Штепсельный разъем 8-штырьков для реле 60.12, таймера 88.12; под пайку; монтажный фланец | 9012 Finder 90.12

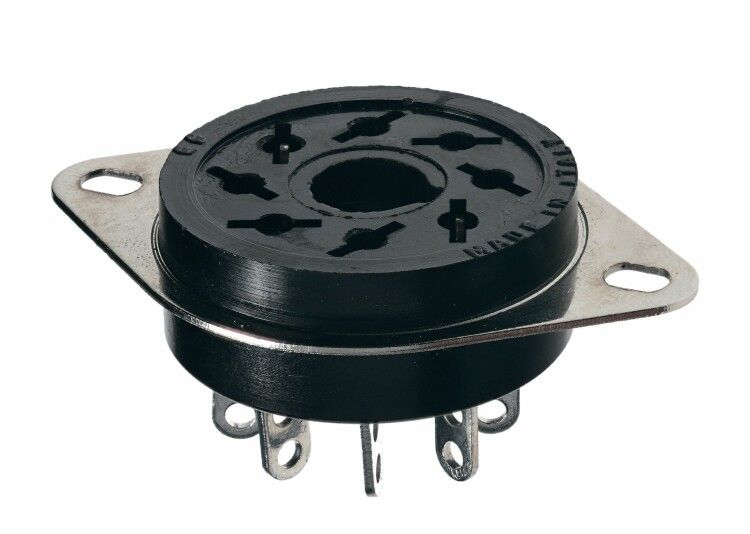

Разъем штепсельный 8-штырьков для реле 60.12, таймера 88.12, под пайку, монтажный фланец - это компактная розетка от Finder, предназначенная для надежного подключения модульных устройств типа реле 60.12 и таймера 88.12. Артикулы 90.12 и 9012 соответствуют серии 90 и обеспечивают устойчивую работу в условиях промышленной автоматизации.

Назначение и область применения

Разъем используется для быстрого подключения и замены реле и таймеров на печатных платах. Он позволяет легко менять устройства без перепайки проводов - достаточно вытащить реле из гнезда и вставить новое. Подходит для сборки панелей управления, систем автоматики, оборудования с частой заменой элементов: станки, конвейеры, системы освещения, контрольно-измерительные приборы.

Технические характеристики

• Количество контактов: 8 штырей - обеспечивает полную совместимость с реле 60.12 и таймером 88.12
• Напряжение: до 250 В - рассчитан на стандартные сети переменного тока 220–250 В
• Номинальный ток: 10 А - допустимая нагрузка на каждый контакт
• Тип подключения: флажковые выводы для пайки - монтаж осуществляется прямо на печатную плату
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Диапазон температур: от –40 C до +70 C - сохраняет работоспособность в суровых условиях
• Материал корпуса: термостойкий пластик - устойчив к нагреву и механическому воздействию
• Цвет: синий - стандартизированная окраска для удобства идентификации
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие европейским требованиям к коммутирующим устройствам

Совместимость и монтаж

Разъем совместим исключительно с реле серии 60.12 и таймерами 88.12. Монтаж выполняется методом поверхностной пайки: флажковые выводы проходят через отверстия на плате и припаиваются с нижней стороны. Для прочного крепления предусмотрен монтажный фланец - он жестко фиксирует разъем на поверхности платы, предотвращая люфт и деформацию при многократном подключении/отключении. Установка требует точного сверления отверстий под выводы и соблюдения рекомендаций по тепловому режиму пайки.

Безопасность и стандарты

Изделие соответствует нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, долговечность и электрические параметры реле и их разъемов. Сертификация гарантирует отказоустойчивость при работе в цепях постоянного и переменного тока. Наличие фланца снижает риск случайного отсоединения при вибрации.

Преимущества

• Замена реле без пайки - экономит время при обслуживании и ремонте
• Фланцевая конструкция повышает механическую устойчивость
• Высокая температурная стабильность - подходит для работы в холодных и жарких средах
• Совместимость с популярными моделями реле и таймеров - универсальное решение для многих систем
• Пластиковый корпус не проводит ток - минимизирует риск КЗ при боковом контакте

Ограничения применения

• Не предназначена для открытых или влажных помещений - степень защиты IP20 не защищает от пыли и влаги
• Подходит только для реле 60.12 и таймеров 88.12 - другие модели не вставятся
• Требуется пайка - нельзя использовать с разъемами типа “быстроразъём” или “винтовыми клеммами”
• Не рекомендуется для высокочастотных импульсных сигналов - оптимизирован для силовой нагрузки до 10 А

Примеры использования

• Автоматические панели управления на заводах - замена реле при выходе из строя
• Системы таймерного управления освещением в складских помещениях
• Контроллеры HVAC в неотапливаемых зонах - благодаря широкому диапазону температур
• Оборудование для пищевой промышленности - где требуется частая диагностика и замена элементов

Практические советы

• Перед пайкой проверьте расположение отверстий на плате - шаг выводов должен точно совпадать с разъемом
• Используйте паяльник с контролируемой температурой (не выше 260 C), чтобы не повредить пластик
• После монтажа протестируйте контакт - слабая пайка вызывает перегрев и обрыв
• При использовании в вибрирующих средах дополнительно закрепите разъем клеем или хомутом
• Не используйте разъем с другими типами реле - даже если они кажутся похожими, контакты могут не совпасть
