Силовое электромеханическое реле; монтаж на печатную плату; 3CO 16A; контакты AgSnO2; катушка 12B DC; степень защиты RTI | 622390124000 Finder 62.23.9.012.4000

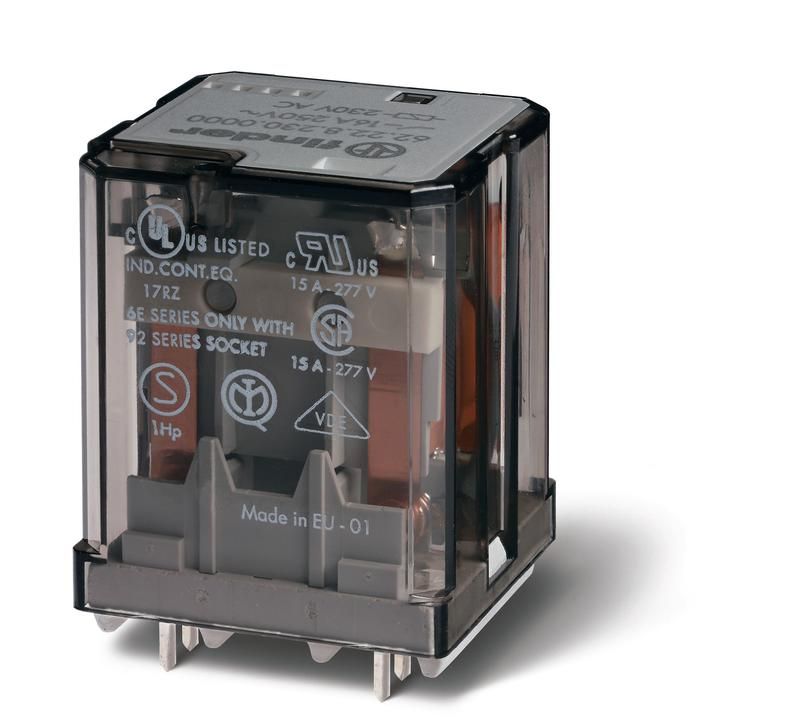

Реле силовое электромеханическое Finder 62.23.9.012.4000 - компактное промежуточное реле с тремя переключающими контактами на 16 А, предназначенное для установки на печатную плату. Подходит для управления нагрузками постоянного тока в автоматизированных системах, где важна надежность коммутации и устойчивость к вибрациям.

Назначение и область применения

Реле силовое электромеханическое Finder 62.23.9.012.4000 используется для переключения цепей с высокой мощностью в устройствах автоматизации. Его применяют там, где требуется изолировать слаботочные управляющие сигналы от силовых цепей - например, в контроллерах, пультах управления, промышленной электронике и оборудовании с микроконтроллерами. Благодаря трём контактам типа CO (перекидному), одно реле заменяет сразу три однополюсных, экономя место на плате.

Технические характеристики

• Напряжение питания катушки: 12 В постоянного тока
• Номинальный ток контактов: 16 А
• Тип тока: постоянный (DC)
• Количество контактов: 3 переключающих (3CO - один нормально открытый + один нормально закрытый на каждый полюс)
• Тип контактов: серебро-оксид олова (AgSnO₂) - устойчивы к свариванию и эрозии
• Способ монтажа: через выводы на печатную плату (PTH)
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.23.9.012.4000 монтируется методом сквозного монтажа (through-hole) на печатную плату. Выводы рассчитаны на пайку, не требуют специальных адаптеров. Для правильной работы важно соблюдать рекомендованную плотность тока на дорожках платы - при 16 А используйте медные следы шириной не менее 1,5–2 мм. Катушка питается от 12 В постоянного тока; при подключении учтите, что реле не имеет встроенной защиты от импульсов (например, диода быстрого восстановления), поэтому рекомендуется параллельно катушке установить демпферный диод для продления срока службы.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность). Это гарантирует соответствие требованиям к изоляции, тепловой стойкости и долговечности в промышленном применении. Сертификация позволяет использовать реле в системах, подлежащих обязательному подтверждению соответствия ЕАЭС.

Преимущества

• Высокая коммутационная способность - 16 А при постоянном токе, что выше среднего уровня для реле такого форм-фактора
• Контакты AgSnO₂ обеспечивают стабильную работу даже при частых включениях и высоких пусковых токах
• Трёхполюсная конструкция снижает количество элементов на плате и упрощает проектирование
• Моностабильное исполнение обеспечивает предсказуемое поведение при потере питания
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в неотапливаемых помещениях и на объектах с колебаниями температуры

Ограничения применения

• Не предназначено для работы во влажной среде или в условиях пыли - степень защиты IP20 не защищает от попадания жидкостей и мелких частиц
• Не подходит для переменного тока - катушка и контакты рассчитаны только на постоянный ток
• Отсутствует встроенная защита от обратной ЭДС - необходимо внешнее гашение импульса при управлении индуктивными нагрузками
• Запрещён монтаж вблизи нагревательных элементов - максимальная рабочая температура окружающей среды +40 C

Примеры использования

• Управление двигателями постоянного тока в станках ЧПУ
• Переключение режимов работы конвейерных лент
• Интерфейсы между PLC и силовыми цепями в системах сборки
• Автоматические системы освещения и отопления с центральным контроллером
• Решения для зарядных устройств и источников бесперебойного питания

Практические советы

• При проектировании платы убедитесь, что расстояние между контактами достаточное - для 16 А минимум 3 мм по воздуху и 4 мм по поверхности
• Для увеличения срока службы реле силового электромеханического Finder 62.23.9.012.4000 избегайте частых включений/выключений при максимальной нагрузке - лучше использовать плавный запуск
• Проверьте совпадение напряжения катушки - использование 24 В вместо 12 В приведёт к выходу из строя
• При использовании в вибрационных средах (например, на транспорте) проверьте жёсткость фиксации реле на плате - слабая посадка вызывает окисление контактов
• Для контроля состояния реле используйте тестеры с функцией измерения сопротивления контактов - при возрастании более чем на 100 мОм стоит заменить реле
