Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 2NO 30A; контакты AgCdO; катушка 12В DC; степе | 668290120300 Finder 66.82.9.012.0300

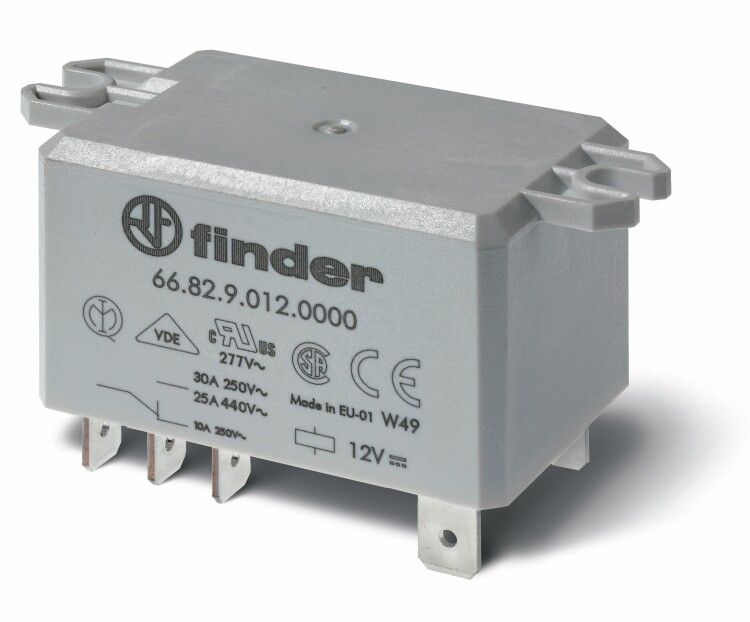

Реле силовое электромеханическое Finder 66.82.9.012.0300 предназначено для коммутации нагрузок до 30 А в цепях постоянного тока. Монтаж через наконечники Faston позволяет быстро устанавливать устройство на плату или в распределительную систему, а материал контактов AgCdO обеспечивает долгую работу даже при высоких импульсных нагрузках.

Назначение и область применения

Это промежуточное реле используется для управления мощными цепями с помощью слаботочных сигналов. Подходит для автоматизации оборудования, где требуется надёжное включение/выключение нагрузки: станки, системы конвейеров, насосы, нагревательные элементы, сварочные аппараты. Катушка на 12 В постоянного тока легко совмещается с контроллерами, PLC и бортовыми системами.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока
• Номинальный ток контактов: 30 А
• Количество нормально открытых (НО) контактов: 2
• Тип контактов: AgCdO (серебро с оксидом кадмия) — устойчивы к дуге и износу
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Полюсность катушки: свободная — можно подключать любым способом
• Подключение: плоские штекеры Faston 6,3×0,8 мм
• Способ монтажа: на монтажную плату (PCB) с использованием фланца
• Климатическое исполнение: УХЛ4 — работает при температуре от −25 °C до +40 °C, допускает повышенную влажность
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 66.82.9.012.0300 устанавливается на печатную плату через фланцевый крепёж. Для подключения используются наконечники Faston 6,3×0,8 мм — они подходят к большинству стандартных разъёмов и клеммных колодок. Обязательно проверьте, что толщина платы соответствует глубине посадочного места. Не используйте реле в условиях, требующих герметичной защиты — IP20 не предохраняет от влаги и пыли. При монтаже соблюдайте минимальный зазор между соседними компонентами — рекомендовано не менее 5 мм.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле. Это гарантирует соответствие нормам по изоляции, тепловой стойкости и механической прочности. Применение в соответствии с этими стандартами снижает риск возгорания и отказа при перегрузках.

Преимущества

• Контакты из AgCdO обеспечивают длительный срок службы при переключении индуктивных и резистивных нагрузок
• Фланцевый монтаж повышает механическую устойчивость и упрощает замену
• Свободная поляризация катушки упрощает подключение — не нужна точная ориентация проводов
• Высокий ток коммутации (30 А) позволяет использовать реле вместо нескольких более слабых
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на производстве

Ограничения применения

• Не предназначен для работы во влажной среде — IP20 не защищает от брызг, пара и пыли
• Запрещено применять в цепях переменного тока — катушка рассчитана только на 12 В постоянного тока
• Не следует перегружать контакты выше 30 А — возможна сварка контактов и выход из строя
• Не подходит для частого включения/выключения с высокой индуктивностью (например, большие двигатели) без дополнительной защиты (диода, RC-цепочка)
• Из-за наличия движущихся деталей не рекомендуется для установки в устройства с сильной вибрацией без демпфирования

Примеры использования

• Управление мощным нагревателем в системе контроля температуры
• Переключение режимов работы конвейера через сигнал от PLC
• Включение стартера или насоса в автономном оборудовании
• Коммутирование световых сигнализаций в промышленных щитах
• Автоматизация зарядных устройств на 12 В постоянного тока

Практические советы

• При подключении нагрузки свыше 20 А используйте кабель с достаточным сечением — минимум 2,5 мм² для медного провода
• Для индуктивных нагрузок (двигатели, реле, соленоиды) обязательно установите гашение дуги — диод или MOV параллельно нагрузке
• Проверяйте плотность посадки наконечников — плохой контакт вызывает перегрев и выход реле из строя
• При замене аналога убедитесь, что тип контактов AgCdO сохранён — другие материалы (AgNi, Au) имеют меньшую стойкость к дуге
• Не закрывайте реле герметичными крышками — теплоотвод важен для долговечности
• При сборке щита выделяйте место для доступа к реле — оно может потребовать замены в процессе эксплуатации
