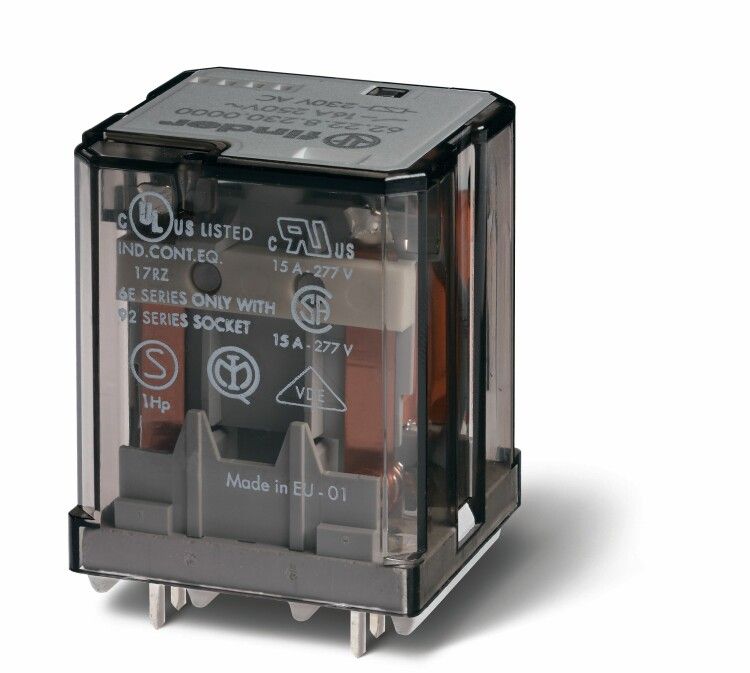

Силовое электромеханическое реле; монтаж на печатную плату; 3NO 16A; контакты AgCdO (зазор 3мм); катушка 12B DC | 622390120300 Finder 62.23.9.012.0300

Реле силовое электромеханическое Finder 62.23.9.012.0300 предназначено для коммутации нагрузок до 16 А в цепях постоянного тока. Устройство устанавливается непосредственно на печатную плату и применяется в автоматических системах, где требуется надёжное управление мощными цепями с помощью слаботочных сигналов.

Назначение и область применения

Реле силовое электромеханическое Finder 62.23.9.012.0300 используется для включения и выключения электрооборудования через слаботочную управляющую цепь. Подходит для задач, требующих гальванической развязки между контроллером и нагрузкой. Часто применяется в промышленной автоматизации: панелях управления, станках, конвейерах, системах освещения и нагрева. Три нормально разомкнутых контакта позволяют одновременно управлять несколькими цепями или обеспечивать резервирование.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 12 В DC
• Номинальный ток контактов: 16 А
• Количество контактов: 3 нормально разомкнутых (НО)
• Тип контактов: серебро-кадмиевый оксид (AgCdO) - устойчивы к дуге и износу
• Зазор между контактами: 3 мм - повышает безопасность при высоких напряжениях
• Способ монтажа: поверхностный монтаж на печатную плату (SMT)
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Степень защиты: IP20 - защищён от доступа пальцами и крупным мусором, но не герметичен
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Подключение: сварочное соединение - контакты паяются прямо в отверстия платы
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.23.9.012.0300 совместимо с печатными платами, выполненными по технологии THT (through-hole technology). Для установки необходимо просверлить отверстия под выводы и запаять их. Катушка активируется при подаче 12 В постоянного тока - достаточно малого тока (~30–50 мА), что позволяет использовать её с микроконтроллерами и логическими схемами. Убедитесь, что площадка на плате рассчитана на ток 16 А - используйте широкие дорожки и медные планки. Максимальная плотность компонентов вокруг реле должна позволять теплоотвод - устройство может нагреваться при длительной работе на предельной нагрузке.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к промежуточным реле. Серебро-кадмиевый оксид (AgCdO) в контактах снижает риск сваривания при коммутации индуктивных нагрузок. Зазор 3 мм между контактами обеспечивает достаточную изоляцию для работы в сетях до 250 В переменного тока. Однако IP20 не защищает от влаги и пыли - не устанавливайте реле в условиях открытого воздуха, сырых помещениях или там, где возможны брызги жидкости.

Преимущества

• Высокая долговечность контактов благодаря материалу AgCdO - особенно важно при частых включениях
• Три контакта в одном корпусе экономят место на плате и упрощают схему
• Свободная поляризация катушки упрощает проектирование и сборку
• Сварочное подключение даёт прочную механическую связь и хорошую теплопередачу
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в холодных и влажных производственных зонах

Ограничения применения

• Не предназначен для работы в средах с пылью, влагой или химически агрессивными веществами - IP20 недостаточно
• Не рекомендуется для коммутации емкостных нагрузок выше 100 мкФ - возможна большая импульсная токовая нагрузка при включении
• Индуктивные нагрузки (например, двигатели, соленоиды) должны иметь гашение дуги (диод, RC-цепочка) - иначе срок службы контактов снизится
• Не следует применять в цепях с напряжением выше 250 В AC / 30 V DC - выход за пределы классификации может вызвать пробой
• При использовании в закрытых корпусах необходим расчёт тепловыделения - максимальная температура окружающей среды не должна превышать +40 C

Примеры использования

• Управление трёмя нагревательными элементами в термокамере через один сигнал от PLC
• Переключение режимов работы конвейера: движение, останов, реверс
• Автоматическое включение аварийного освещения при потере основного питания
• Коммуникация между микроконтроллером и мощным насосом или вентилятором
• Системы сигнализации с несколькими выходами (сирена, световой индикатор, передача сигнала)

Практические советы

• При проектировании платы учтите посадочные размеры - выводы реле имеют фиксированный шаг, не меняйте расположение отверстий
• Для увеличения срока службы контактов используйте дроссель или TVS-диод параллельно индуктивной нагрузке
• Не перегружайте реле - даже при 16 А лучше работать на 80 % (до 13 А), чтобы снизить нагрев и износ
• Проверьте соответствие напряжения катушки - подача 24 В вместо 12 В приведёт к перегреву и выходу из строя
• При замене аналога проверьте тип контактов - AgCdO важнее, чем просто “серебряные” - они устойчивы к дуге
• При массовом производстве убедитесь, что технология пайки не превышает допустимые температуры (обычно ≤260 C)
