Выключатель автоматический 100А 1000Im ВА57-35-340050 УХЛ3 690В AC КЭАЗ 149063

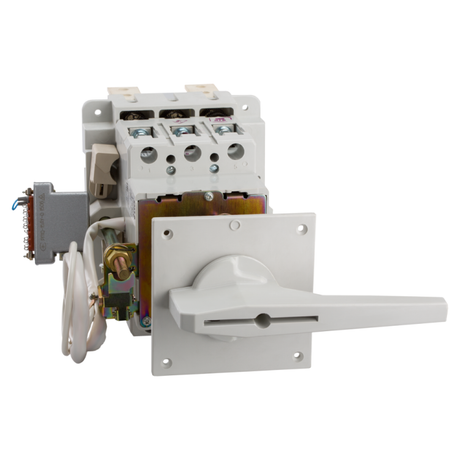

Автоматический выключатель ВА57-35-340050-100А-1000-690AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, предназначен для монтажа на плате и применяется в промышленном оборудовании. Артикул 149063 соответствует модели из серии ВА57.

Назначение и область применения

Автоматический выключатель ВА57-35-340050-100А-1000-690AC-УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Также он позволяет выполнять редкие оперативные включения и отключения нагрузки. Подходит для установки в силовых щитах, на пультах управления станков, конвейеров, насосных систем и других промышленных объектах с переменным током частотой 50–60 Гц.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 100 А - максимальный допустимый ток без срабатывания защиты
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 30 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Уставка тепловой защиты: фиксированная - 100 А, не регулируется
• Уставка электромагнитной защиты: 1000 А - срабатывает при токе в 10 раз выше номинала
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влаге и перепадам температур
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Максимальное сечение кабеля: 185 мм2 - можно подключать мощные провода
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Тип подключения: винтовые зажимы - надёжное механическое соединение
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании
• Конструкция: выдвижная - позволяет отсоединить устройство от сети без демонтажа всей системы
• Привод: ручной - управление осуществляется поворотной рукояткой
• Дугогасительная камера: 3 шт. - одна на каждый полюс, гасит дугу при отключении

Совместимость и монтаж

Автоматический выключатель ВА57-35-340050-100А-1000-690AC-УХЛ3 устанавливается на металлическую монтажную плиту с помощью четырёх винтовых отверстий. Для правильного монтажа необходимо соблюдать шаг крепления - он соответствует стандартному формату серий ВА57. Выдвижная конструкция позволяет легко вытянуть аппарат для обслуживания, не отключая всю цепь. Подключение кабелей выполняется через винтовые зажимы - рекомендуется использовать наконечники типа НШВИ для многожильных проводов. Максимальное сечение кабеля - 185 мм2; меньшие сечения требуют проверки плотности затяжки.

Безопасность и стандарты

Автоматический выключатель ВА57-35-340050-100А-1000-690AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Присутствует в Реестре средств измерений под кодом РЭ-2509/20. Конструкция обеспечивает безопасную работу благодаря наличию дугогасительных камер и изоляционному литому корпусу. Не предназначен для работы в условиях повышенной запылённости или влажности - степень защиты IP20 исключает использование вне закрытых щитов.

Преимущества

• Высокая коммутационная способность - 30 кА позволяет применять в сетях с высокими токами КЗ
• Фиксированные уставки - не требуется настройка, что снижает риск ошибок при эксплуатации
• Выдвижная конструкция - удобство сервисного обслуживания без отключения питания всей системы
• Работа при экстремальных температурах - от -60 C до +40 C делает модель подходящей для холодных регионов и открытых помещений
• Поддержка больших сечений кабелей - до 185 мм2 - позволяет подключать мощные нагрузки без переходников

Ограничения применения

• Не предназначен для постоянного включения/отключения - только для редких операций (не более 10–15 раз в день)
• Степень защиты IP20 - нельзя использовать в помещениях с высокой влажностью, пылью или на улице
• Отсутствие регулировки порога тепловой защиты - уставка жёстко задана на 100 А, невозможно адаптировать под другие нагрузки
• Не поддерживает дистанционное управление - только ручное управление через рукоятку
• Не работает с постоянным током выше 440 В - в данном случае указано только переменное напряжение 690 В AC

Примеры использования

• Защита главного входа на промышленном станке с двигателем 55–75 кВт
• Распределительный щит на конвейерной линии с несколькими двигателями
• Щитовая в холодном цеху (например, мясокомбинат, логистика в Сибири)
• Система водоснабжения с крупными насосами, где нужна надёжная защита от скачков тока

Практические советы

• При монтаже используйте дин-рейку только как опору - сам выключатель крепится к плите, а не к рейке
• Проверьте соответствие сечения кабеля и момента затяжки винтов - переизбыток усилия может повредить контакт
• При использовании в условиях низких температур (ниже -40 C) перед первым включением дайте устройству прогреться до комнатной температуры
• Не заменяйте этот автомат на менее мощный - даже при номинале 80 А возможны ложные срабатывания при пуске оборудования
• Обязательно проверяйте наличие дугогасительных камер после каждого аварийного отключения - при повреждении они требуют замены
