Выключатель автоматический ВА51-35М2-341810-160А-1000-690AC-НР220..240AC/220DC-УХЛ3 | 218799 КЭАЗ

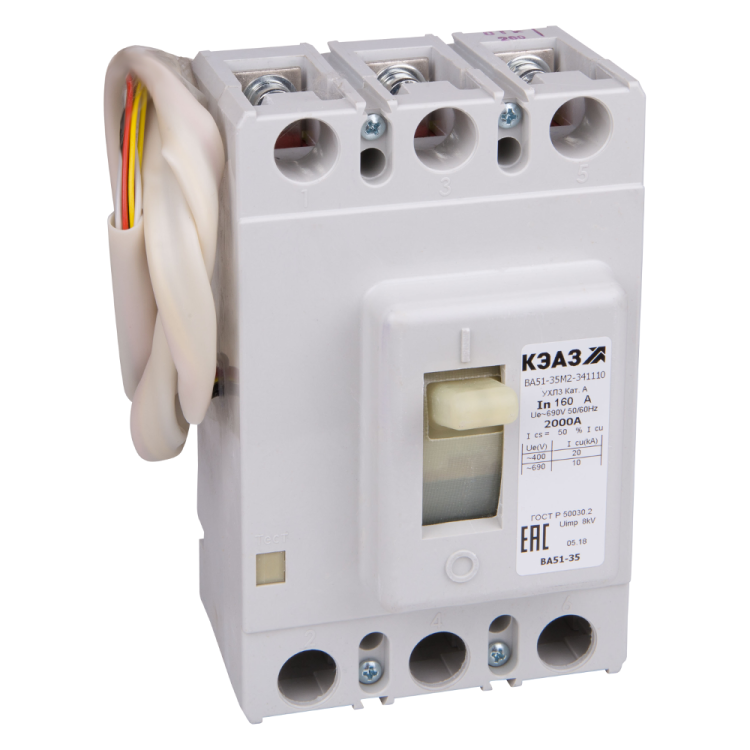

Автоматический выключатель ВА51-35М2-341810-160А-1000-690AC-НР220-240AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока и 160 А. Подходит для защиты силового оборудования от перегрузок и коротких замыканий, а также для редких ручных коммутаций.

Назначение и область применения

Выключатель ВА51-35М2-341810-160А-1000-690AC-НР220-240AC/220DC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания. Также он используется для редких оперативных включений и отключений нагрузки. Применяется в промышленных установках: питающие щиты, распределительные устройства, станки, конвейеры, системы вентиляции и насосные станции. Устойчив к экстремальным температурам, что делает его подходящим для работы в холодных условиях - например, на открытых площадках, в неотапливаемых цехах или на севере России.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В переменного тока (AC), до 440 В постоянного тока (DC)
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: тепловой (для перегрузки) и электромагнитный (для КЗ)
• Уставка срабатывания магнитного расцепителя: 1000 А
• Диапазон настройки защиты от перегрузки: фиксированная - 160 А (не регулируется)
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Максимальное сечение кабеля: 70 мм2
• Дополнительный расцепитель: НР220-240AC/220DC - независимый, сработает при подаче напряжения 220–240 В AC или 220 В DC
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (фиксация винтами)
• Конструкция: стационарное исполнение - несъёмный, не модульный
• Привод: ручной рычажковый
• Наличие дугогасительной камеры: да, в каждом полюсе

Совместимость и монтаж

Выключатель ВА51-35М2-341810-160А-1000-690AC-НР220-240AC/220DC-УХЛ3 устанавливается на монтажную плиту с помощью винтового крепления. Для правильного монтажа необходимо обеспечить свободный доступ к контактам и возможность затяжки винтов моментом, соответствующим рекомендациям завода-изготовителя. Подключение кабелей допускается сечением до 70 мм2 - более крупные провода не войдут в зажимы. Дополнительный расцепитель НР220-240AC/220DC требует внешнего источника питания 220 В AC или DC; при его отключении автомат остаётся работоспособным, но теряет функцию удалённого отключения. Монтаж в закрытых шкафах с хорошей вентиляцией предпочтителен из-за ограниченной степени защиты IP20.

Безопасность и стандарты

Выключатель ВА51-35М2-341810-160А-1000-690AC-НР220-240AC/220DC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Сертифицирован в Реестре средств электротехнического оборудования (РЭП) под номером РЭ-2515/20. Обеспечивает надёжное гашение дуги благодаря трёхкамерной системе, снижая риск возгорания при отключении больших токов.

Преимущества

• Высокая отключающая способность - 20 кА - позволяет использовать в мощных промышленных сетях
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для сурового климата
• Наличие независимого расцепителя - можно отключить устройство дистанционно через внешний сигнал
• Жёсткая конструкция литого корпуса - устойчив к механическим воздействиям и вибрациям
• Фиксированный порог перегрузки - исключает случайную настройку, повышает безопасность

Ограничения применения

• Не предназначен для частых включений - не рассчитан на интенсивную коммутацию (например, как контактор)
• Степень защиты IP20 - нельзя устанавливать во влажных помещениях, на улице или там, где есть пылевая среда
• Отсутствие возможности регулировки тока перегрузки - нельзя адаптировать под меньшую нагрузку
• Только стационарный монтаж - не совместим с DIN-рейкой
• Дополнительный расцепитель требует внешнего источника питания - без него функция дистанционного отключения недоступна

Примеры использования

• Защита главного входа в промышленный цех с питанием 690 В, 160 А
• Отключение насосной группы в зимних условиях (температура ниже -40 C)
• Интеграция в систему управления с возможностью удалённого отключения через сигнал 220 В DC
• Щитовая установка на объектах с высокими требованиями к надёжности - энергоносители, железные дороги, нефтегазовые объекты

Практические советы

• При выборе проверьте соответствие сечения кабеля - максимум 70 мм2. Более толстые жилы потребуют переходников или другого автомата.
• Для дистанционного отключения подключите к НР220-240AC/220DC источник напряжения, который будет активен даже при аварии сети - например, от UPS.
• Не используйте этот автомат вместо контактора - он не рассчитан на ежедневные включения/выключения.
• При монтаже на плату соблюдайте минимальные зазоры между другими компонентами - корпус выступает, и требуется место для рычага.
• Проверяйте состояние винтовых зажимов при первичном запуске и после 1–2 месяцев эксплуатации - особенно при работе с медными многожильными кабелями.
