Выключатель автоматический ВА57-35-641850-250А-1250-440DC-НР230AC/220DC-УХЛ3 (техпредписание)| 261760 | КЭАЗ

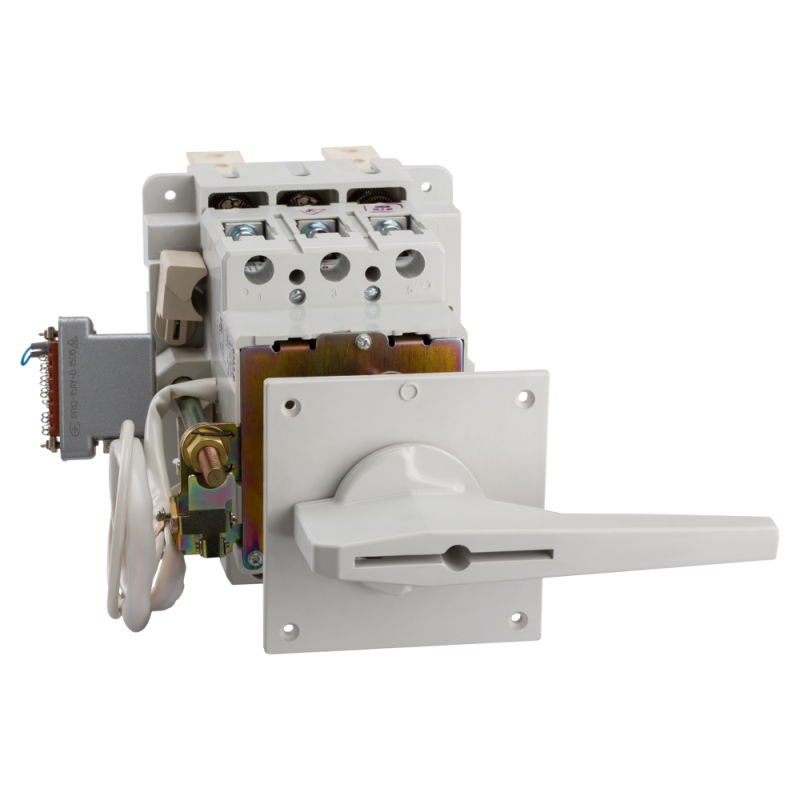

Автоматический выключатель ВА57-35-641850-250А-1250-440DC-НР230AC/220DC-УХЛ3 от КЭАЗ — трёхполюсный силовой аппарат для защиты цепей постоянного тока до 440 В и номинальным током 250 А. Устройство рассчитано на жёсткие условия эксплуатации, включая низкие температуры, и применяется в промышленных системах с высокими требованиями к надёжности.

Назначение и область применения

Автоматический выключатель ВА57-35-641850-250А-1250-440DC-НР230AC/220DC-УХЛ3 предназначен для защиты электрических цепей постоянного тока от токов короткого замыкания и перегрузки. Также он обеспечивает отключение при недопустимом снижении напряжения. Подходит для нечастых операций включения и отключения нагрузки. Применяется в системах с источниками постоянного тока: зарядные станции, электролизные установки, системы питания тягового оборудования, промышленные преобразователи, а также в энергоустановках с батарейными массивами.

Технические характеристики

• Номинальное напряжение: 440 В постоянного тока
• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальная отключающая способность: 50 кА
• Защита от перегрузки: тепловой расцепитель, настроен на 250 А
• Защита от короткого замыкания: электромагнитный расцепитель, срабатывает при 1250 А
• Тип расцепителя: комбинированный — электромагнитный и тепловой
• Степень защиты: IP20 — защита от доступа пальцев, но не от пыли и воды
• Температурный диапазон: от -60 °C до +40 °C
• Тип подключения: винтовые зажимы для проводов
• Тип крепления: винтовое на монтажную плату
• Управление: поворотная удлинённая рукоятка
• Привод: ручной, дистанционное отключение через независимый расцепитель (НР230AC/220DC)
• Вспомогательные контакты: отсутствуют
• Код в реестре РЭП: РЭ-2509/20

Совместимость и монтаж

Автоматический выключатель ВА57-35-641850-250А-1250-440DC-НР230AC/220DC-УХЛ3 устанавливается на монтажную плиту с помощью винтового крепления. Для подключения используются медные провода с зачищенной изоляцией, затягиваемые винтами. Диаметр жилы должен соответствовать рекомендациям завода-изготовителя — обычно 16–70 мм². Независимый расцепитель (НР230AC/220DC) позволяет удалённо отключить выключатель при подаче напряжения 230 В переменного или 220 В постоянного тока. Это удобно для аварийного отключения из пункта управления. Монтаж требует свободного доступа к рукоятке и винтовым контактам. Устройство не имеет DIN-рейки — нельзя использовать в щитах с типовым креплением.

Безопасность и стандарты

Выключатель соответствует требованиям российского реестра радиоэлектронной продукции (РЭ-2509/20). Конструкция выполнена в соответствии с нормами безопасности для промышленного оборудования. Отключение при КЗ происходит за доли секунды, что предотвращает возгорание и повреждение кабельной сети. Температурный диапазон (-60…+40 °C) позволяет применять устройство в холодных регионах, в том числе на открытых площадках и в необогреваемых помещениях.

Преимущества

• Высокая отключающая способность (50 кА) — подходит для мощных сетей с большими токами КЗ
• Комбинированная защита: одновременно реагирует на перегрузку и КЗ
• Устойчивость к экстремальным температурам — работает даже при -60 °C
• Наличие независимого расцепителя — возможность дистанционного отключения без доступа к рукоятке
• Литой корпус обеспечивает механическую прочность и долговечность

Ограничения применения

• Не предназначен для частых включений — допускаются только нечастые операции (не более 10–15 в день)
• IP20 — не защищён от пыли и влаги; запрещено использование во влажных средах, на улице или в пыльных цехах без дополнительной оболочки
• Отсутствие вспомогательных контактов — невозможно подключить сигнализацию состояния (вкл./выкл.) без внешних модулей
• Фиксированная установка — нельзя перемещать или менять положение после монтажа
• Подходит только для цепей постоянного тока до 440 В — не используется в сетях переменного тока

Примеры использования

• Щиты постоянного тока на железнодорожных станциях (питание сигналов, реле)
• Источники бесперебойного питания (ИБП) с аккумуляторными батареями
• Промышленные сварочные аппараты с выпрямителем
• Электролизные установки для производства химических веществ
• Системы питания тяговых двигателей в шахтах и метрополитенах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов — перетягивание повредит контакты, слабое крепление вызовет нагрев
• Если требуется дистанционное управление, убедитесь, что питание независимого расцепителя (230 В AC или 220 В DC) подведено правильно и стабильно
• Для работы в условиях низких температур не используйте устройства вне диапазона -60…+40 °C — это может привести к потере герметичности и отказу расцепителей
• При замене аналога — всегда сверяйте номиналы тока, напряжения и тип расцепителя. Автоматический выключатель ВА57-35-641850-250А-1250-440DC-НР230AC/220DC-УХЛ3 не заменяет модели с меньшей отключающей способностью
• Регулярно осматривайте контакты на окисление — особенно важны при работе с постоянным током, где дуга сохраняется дольше
