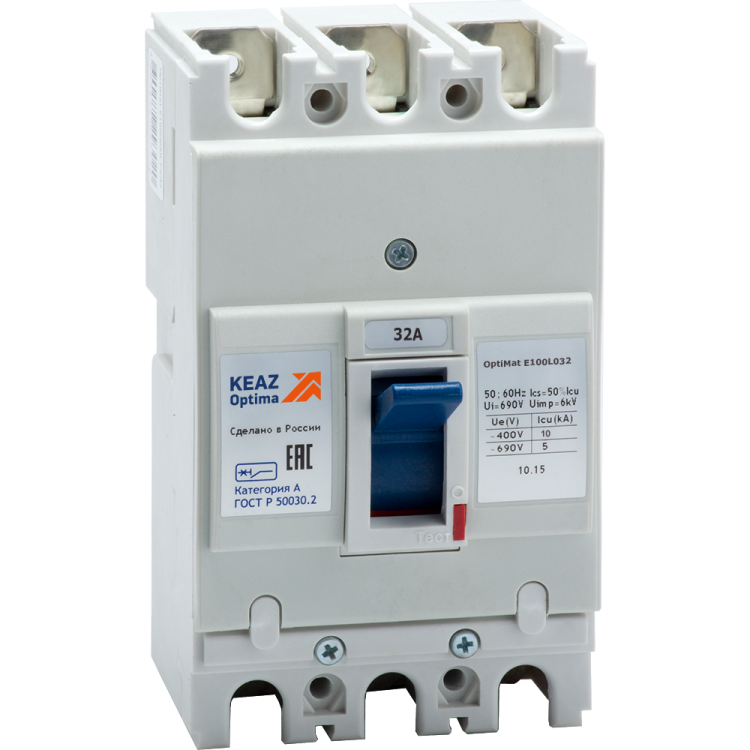

Выключатель автоматический 32А 10кА OptiMat E100L032 УХЛ3 КЭАЗ 100003

Автоматический выключатель OptiMat E100L032 от КЭАЗ - трёхполюсное устройство на 32 А с отключающей способностью 10 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку и применяется в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

OptiMat E100L032 обеспечивает защиту электрических сетей от сверхтоков: перегрузок (длительных превышений тока) и коротких замыканий. Используется в качестве основного или группового автомата в распределительных щитах. Применяется в системах электроснабжения зданий, производственных линий, насосных станций, конвейеров и других объектах с переменным током 50/60 Гц. Подходит для условий умеренного и холодного климата благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 10 кА
• Количество полюсов: 3
• Род тока: переменный (AC), 50/60 Гц
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Уставка срабатывания магнитного расцепителя: 400 А
• Диапазон регулировки срабатывания КЗ: 10 А (фиксированная уставка, не настраивается пользователем)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Диапазон рабочих температур: от -60 C до +40 C
• Максимальное сечение кабеля: 10 мм2
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Крепление: винтовое, на DIN-рейку
• Способ монтажа: монтажная плата (возможно использование с адаптером для DIN-рейки)
• Наличие дугогасительной камеры: 3 (по числу полюсов)
• Гарантийный срок: 3 года

Совместимость и монтаж

OptiMat E100L032 совместим с DIN-рейкой типа TS35. Для монтажа на монтажную плату требуется специальный адаптер - он позволяет фиксировать аппарат в любом положении, в том числе вертикально или горизонтально. Подключение проводов осуществляется через винтовые зажимы, допускающие сечения до 10 мм2. Питание можно подвести с любой боковой стороны - это упрощает компоновку шкафа. Отсутствие вспомогательных контактов означает, что управление и сигнализация требуют внешних решений.

Безопасность и стандарты

OptiMat E100L032 соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2521/20). Конструкция исключает доступ к токоведущим частям при закрытой крышке (IP20). Наличие дугогасительных камер в каждом полюсе снижает риск возгорания при отключении больших токов. Автомат не имеет функции блокировки, поэтому для безопасности при обслуживании рекомендуется использовать внешние устройства отключения (например, рубильник перед щитом).

Преимущества

• Фиксированная, проверенная уставка магнитного расцепителя (400 А) гарантирует надёжное отключение при КЗ без необходимости настройки.
• Одинаковая глубина установки с другими изделиями серии OptiMat E упрощает сборку унифицированных щитов.
• Возможность подвода питания с любой стороны повышает гибкость проектирования.
• Широкий диапазон рабочих температур (-60…+40 C) делает устройство пригодным для использования в неотапливаемых помещениях и на открытых площадках.
• Изготовлен в литом корпусе - прочный, герметичный, долговечный.

Ограничения применения

• Не предназначена для постоянной работы при температурах выше +40 C - возможны ложные срабатывания или снижение срока службы.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных средах без дополнительной защиты (корпуса IP54/IP65).
• Отсутствие вспомогательных контактов исключает возможность удалённой сигнализации состояния (вкл./выкл.) без внешнего оборудования.
• Нельзя использовать в цепях постоянного тока - только для AC.
• Максимальное сечение кабеля 10 мм2 - не подходит для мощных линий с током более 50–60 А.

Примеры использования

• Защита группы розеток в офисном помещении.
• Автомат на входе в распределительный щит малого производства.
• Щит освещения в холодном складском помещении.
• Контроль нагрузки на насосную станцию в условиях сурового климата.
• Групповой автомат для конвейерной линии с несколькими двигателями.

Практические советы

• При выборе OptiMat E100L032 убедитесь, что расчетный ток нагрузки не превышает 32 А - лучше иметь запас 15–20 %.
• Для монтажа на DIN-рейку используйте оригинальный адаптер КЭАЗ - это сохраняет гарантированную степень защиты и механическую устойчивость.
• Затягивайте винты зажимов усилием 0,8–1,0 Нм - недостаточно затянутый контакт вызывает нагрев, избыточный - повредит медный провод.
• Если требуется сигнал о срабатывании - подключите внешний вспомогательный контакт или реле контроля.
• Проверьте соответствие сечения кабеля 10 мм2 - для многожильных проводов используйте наконечники.
• Не устанавливайте в местах с высокой вибрацией - хотя корпус прочный, длительные удары могут ослабить внутренние контакты.
