Выключатель автоматический 400А 1000Im ВА57-39-334510 УХЛ3 690В AC КЭАЗ 261797

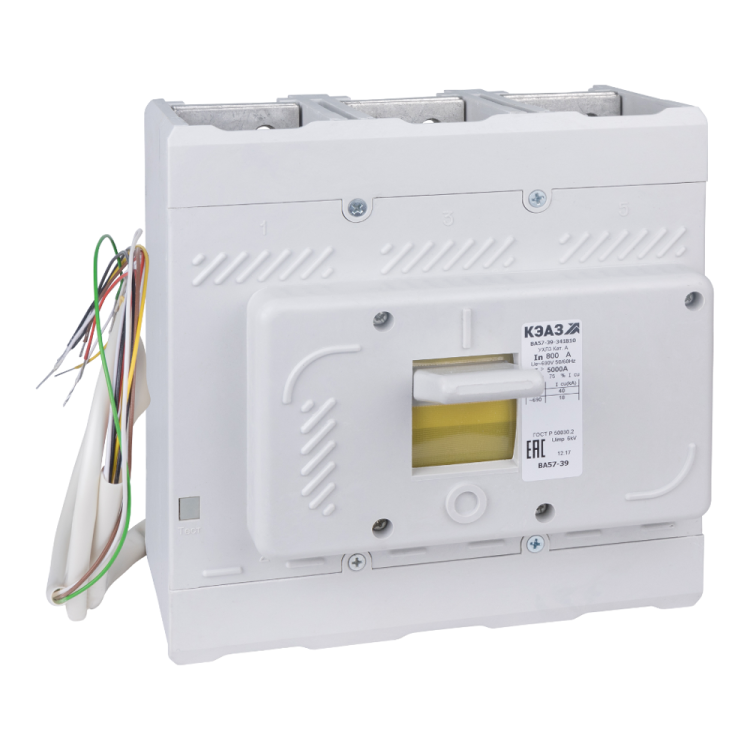

Автоматический выключатель ВА57-39-334510-400А-1000-690AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 400 А и отключающей способностью 40 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании. Установлен в монтажную плату, работает в сетях до 690 В переменного тока, соответствует требованиям УХЛ3.

Назначение и область применения

Автоматический выключатель ВА57-39-334510-400А-1000-690AC-УХЛ3 защищает электрические сети от сверхтоков: перегрузок и коротких замыканий. Также обеспечивает отключение при недопустимом падении напряжения. Подходит для нечастых ручных включений и отключений нагрузки. Применяется в промышленных установках: питающих станках, конвейерах, насосных группах, системах вентиляции и других объектах с высокими токами нагрузки. Работает в сетях переменного тока 50–60 Гц с напряжением до 690 В, а также в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока, 440 В постоянного тока
• Номинальный ток: 400 А
• Номинальная отключающая способность: 40 кА
• Количество полюсов: 3
• Диапазон настройки защиты от перегрузки: 400 А (фиксированная, не регулируемая)
• Диапазон регулировки расцепителя короткого замыкания: 1000 А (фиксированный порог срабатывания)
• Тип расцепителя: электромагнитный (только мгновенное срабатывание при КЗ, без тепловой защиты)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Конструкция: стационарное исполнение - устанавливается жёстко на монтажную плату
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (не на DIN-рейку)
• Тип элемента управления: рычажковый переключатель
• Вид привода: ручной
• Вспомогательные контакты: отсутствуют
• Код в реестре РЭП: РЭ-2508/20
• Исполнение: УХЛ3 (для работы в условиях умеренного и холодного климата, с возможностью повышенной влажности)

Совместимость и монтаж

Автоматический выключатель ВА57-39-334510-400А-1000-690AC-УХЛ3 монтируется исключительно на монтажную плату с помощью болтов или крепёжных отверстий. Не совместим с DIN-рейками. Для подключения используются винтовые зажимы - требуют затяжки моментом, указанным в руководстве. Нельзя использовать с внешними модулями (например, дополнительными контактами или расцепителями), так как устройство не предусматривает их установку. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54, поскольку сам выключатель имеет IP20.

Безопасность и стандарты

Автоматический выключатель ВА57-39-334510-400А-1000-690AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и внесён в Реестр радиоэлектронной продукции (код РЭ-2508/20). Конструкция выполнена в литом корпусе, обеспечивающем механическую прочность и изоляцию. Исполнение УХЛ3 позволяет применять устройство в помещениях с температурой от −40 C до +40 C и относительной влажностью до 90 % при 25 C. Элементы управления и контакты рассчитаны на многократные коммутационные циклы, однако не предназначены для частого включения/отключения (до 10 раз в час).

Преимущества

• Высокая отключающая способность (40 кА) - надёжно гасит дугу даже при серьёзных аварийных режимах
• Фиксированные настройки защиты - исключают случайную неквалифицированную настройку
• Литой корпус повышает долговечность и безопасность при работе в запылённых средах
• Исполнение УХЛ3 - устойчивость к колебаниям температуры и влажности, что важно для промышленных условий
• Простая и проверенная конструкция - минимум компонентов, высокая ремонтопригодность

Ограничения применения

• Не подходит для частых включений/отключений - максимальная частота: 10 раз в час
• Отсутствие тепловой защиты - не срабатывает при длительных перегрузках ниже 1000 А; требуется внешняя термическая защита при нагрузках близких к 400 А
• IP20 - нельзя устанавливать в открытых или сырых местах без дополнительной защиты
• Нет вспомогательных контактов - невозможно подключить сигнализацию состояния или удалённое управление
• Требуется монтаж на плату - не используется в типовых шкафах с DIN-рейками
• Фиксированные параметры расцепления - нельзя адаптировать под изменяющуюся нагрузку

Примеры использования

• Защита главного входа в промышленный станок мощностью 200–250 кВт
• Отключение питания крупного конвейерного участка с несколькими двигателями
• Щитовая защита насосной группы в водопроводной станции
• Распределительный щит на заводе с напряжением 660 В, где необходима надёжная защита от КЗ

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - для 400 А рекомендовано сечение не менее 95 мм2 медного провода
• Убедитесь, что место установки не подвержено воздействию воды, масла и пыли - используйте герметичный шкаф с классом защиты IP54+
• Если ваша система требует защиты от перегрузки при токах 300–400 А, установите дополнительно тепловое реле или выберите другой тип автомата с регулируемой защитой
• При замене старого аппарата - учтите габариты: ВА57-39 занимает больше места, чем современные модели на DIN-рейку
• Для обслуживания отключайте питание полностью - отсутствие видимого разрыва не гарантирует безопасность
