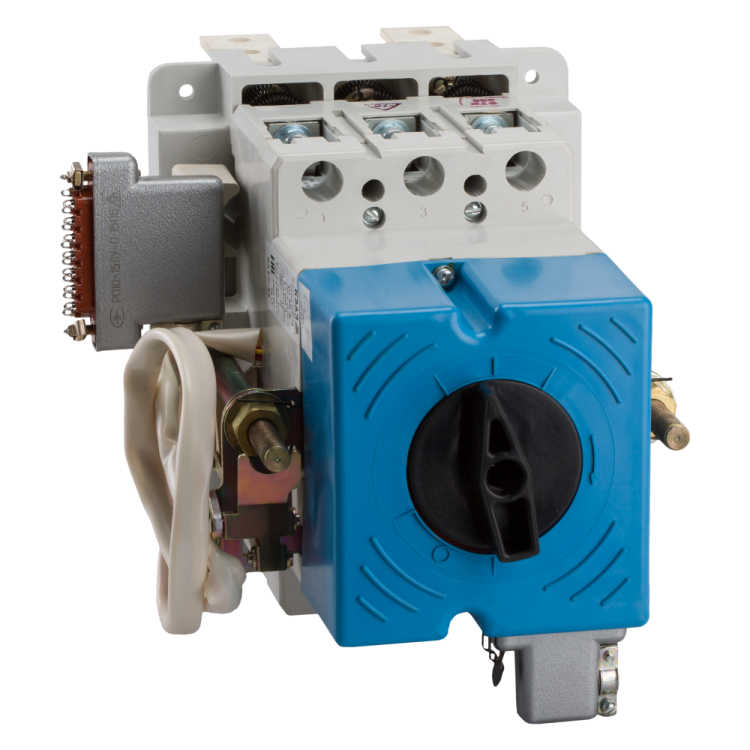

Выключатель автоматический 63А 1250Im ВА57-35-344770 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 147026

Автоматический выключатель ВА57-35-344770 от КЭАЗ - трёхполюсный прибор в литом корпусе, рассчитанный на работу с током до 63 А и напряжением до 690 В переменного тока. Он обеспечивает защиту от перегрузок и коротких замыканий, подходит для установки на монтажную плату и применяется в промышленных системах с жёсткими условиями эксплуатации. Артикул 147026 соответствует модели с независимым расцепителем НР230AC/220DC и климатическим исполнением УХЛ3.

Назначение и область применения

Выключатель ВА57-35-344770 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений нагрузки. Подходит для использования в промышленном оборудовании: станках, конвейерах, щитах распределения, системах автоматизации. Может работать как в сетях переменного тока (до 690 В, 50/60 Гц), так и в цепях постоянного тока (до 220 В). Применяется там, где требуется надёжная защита при высоких токах короткого замыкания и широком диапазоне температур.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 690 В переменного тока, 220 В постоянного тока
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Уставка магнитного расцепителя: 1250 А (кратно номинальному току - 20I_n)
• Тепловой расцепитель: фиксированная уставка - 63 А, не настраивается
• Напряжение цепи управления: 230 В переменного тока
• Дополнительный расцепитель: независимый, с питанием 230 В AC / 220 В DC (обозначен как НР230AC/220DC)
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 185 мм2
• Диапазон рабочих температур: от –60 C до +40 C
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата, с возможностью работы на открытом воздухе при низких температурах)
• Тип расцепителей: комбинированный - электромагнитный и тепловой
• Привод: электромагнитный
• Элемент управления: ручка-переключатель
• Количество вспомогательных контактов: 0
• Дугогасительная камера: 3 (по числу полюсов)

Совместимость и монтаж

Выключатель ВА57-35-344770 монтируется на монтажную плиту с помощью винтового крепления. Конструкция выдвижная - позволяет извлекать устройство из щита без демонтажа проводов, что упрощает обслуживание и замену. Подключение силовых проводов осуществляется через винтовые зажимы, совместимые с кабелями до 185 мм2. Для подключения дополнительного расцепителя НР230AC/220DC требуются два внешних провода: один на фазу, второй - на ноль (или минус для постоянного тока). Обратите внимание: устройство не имеет встроенных вспомогательных контактов - если нужны сигнализация состояния или блокировки, потребуется внешнее решение.

Безопасность и стандарты

Выключатель ВА57-35-344770 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Соответствие нормам гарантирует безопасность при работе с токами до 20 кА и напряжениями до 690 В. Климатическое исполнение УХЛ3 подтверждает возможность эксплуатации в условиях повышенной влажности, запылённости и низких температур. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от попадания пыли и воды - применение допускается только внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов
• Широкий диапазон рабочих температур (–60…+40 C) - работает в суровых климатических условиях
• Выдвижная конструкция - удобство сервисного обслуживания без отключения всей системы
• Поддержка как переменного, так и постоянного тока - универсальность в проектировании
• Независимый расцепитель НР230AC/220DC - позволяет удалённо отключить выключатель по сигналу от внешнего контроллера
• Фиксированная уставка теплового расцепителя - исключает некорректную настройку пользователем

Ограничения применения

• Не предназначен для частых операций включения/выключения - используется только для редких коммутаций
• IP20 - нельзя использовать вне герметичных шкафов; не защищён от пыли, влаги, брызг
• Отсутствие вспомогательных контактов - невозможно реализовать сигнализацию положения без внешней аппаратуры
• Нельзя использовать в цепях с напряжением выше 690 В AC или 220 В DC
• Тепловой расцепитель не настраивается - нельзя изменить порог срабатывания при необходимости адаптации под другую нагрузку

Примеры использования

• Защита двигателя 45 кВт на конвейере в металлургическом цеху (питание 400 В AC)
• Отключение питания сварочного аппарата по команде от PLC через независимый расцепитель
• Щит распределения энергии в зимнем складском комплексе с температурой до –50 C
• Цепь управления насосной станцией с постоянным током 220 В DC

Практические советы

• При выборе места установки учтите, что выключатель ВА57-35-344770 требует свободного пространства вокруг для теплоотвода - особенно при длительной работе на пределе 63 А
• Используйте кабели сечением не более 185 мм2 - большие провода не войдут в зажимы
• Для подключения независимого расцепителя НР230AC/220DC проверьте соответствие напряжения источника: 230 В AC или 220 В DC - неверное напряжение вызовет отказ расцепления
• При монтаже на монтажную плату соблюдайте момент затяжки винтов - указан в технической документации КЭАЗ, переусердствовать опасно
• Если нужна сигнализация положения (вкл./выкл.), используйте внешние реле или модульные контакты, установленные рядом
• Для эксплуатации в условиях сильной вибрации рекомендовано дополнительно закрепить выключатель антивибрационными прокладками
