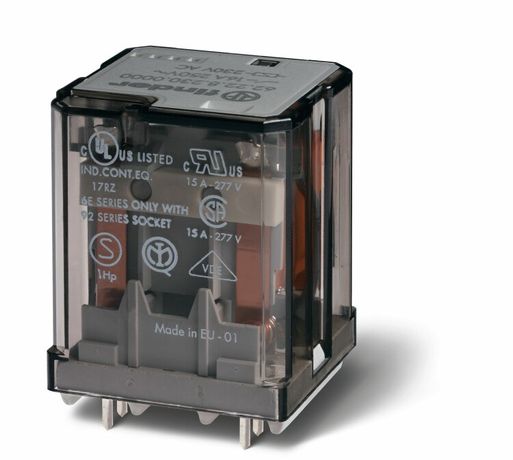

Силовое электромеханическое реле; монтаж на печатную плату; 2NO 16A; контакты AgCdO (зазор 3мм); катушка 24В DC | 622290240300 Finder 62.22.9.024.0300

Реле силовое электромеханическое Finder 62.22.9.024.0300 - компактное промежуточное реле с двумя нормально открытыми контактами на 16 А, предназначенное для монтажа на печатную плату. Катушка работает от постоянного тока 24 В, контакты выполнены из серебро-кадмий-оксида (AgCdO), что обеспечивает устойчивость к дуговым нагрузкам. Подходит для автоматизации оборудования, где требуется надёжное коммутирование средних токов.

Назначение и область применения

Реле силовое электромеханическое Finder 62.22.9.024.0300 используется для управления цепями с высокой коммутационной нагрузкой через слаботочные сигналы. Применяется в системах автоматизации, промышленных контроллерах, пультах управления, станках и конвейерах. Благодаря монтажу на печатную плату, идеально подходит для сборки компактных устройств, где важна плотность компонентов.

Технические характеристики

• Напряжение питания катушки: 24 В постоянного тока
• Номинальный ток контактов: 16 А
• Количество нормально открытых (НО) контактов: 2
• Тип контактов: одинарные, материал - AgCdO (серебро-кадмий-оксид)
• Зазор между контактами: 3 мм
• Способ монтажа: поверхностный монтаж на печатную плату (SMT/PTH)
• Тип управления: моностабильное (обычное реле - возврат при снятии напряжения)
• Подключение: сварочное соединение (пайка выводов в отверстия платы)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Поляризация: свободная - можно подключать любым способом (+/- неважно)
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +40C, повышенная влажность)
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.22.9.024.0300 совместимо с типичными печатными платами, выполненными по технологии THT (through-hole technology). Выводы рассчитаны на пайку в отверстия диаметром 1,0–1,2 мм. Расстояние между выводами соответствует стандартным шагам 5,0 мм. Для монтажа используйте паяльник с регулируемой температурой (не более 260 C, время пайки - не более 5 секунд на вывод). Не применяйте флюсы с активной химией - они повредят внутреннюю изоляцию. После монтажа проверьте механическую прочность посадки и отсутствие замыканий между соседними выводами.

Безопасность и стандарты

Реле силовое электромеханическое Finder 62.22.9.024.0300 соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Сертификация гарантирует соответствие требованиям к изоляции, пробивному напряжению и тепловой стойкости. Однако IP20 не защищает от попадания пыли и влаги - не устанавливайте в условиях сырости, брызг или пыльных средах без дополнительной герметизации.

Преимущества

• Высокая коммутационная способность: 16 А при 24 В DC - подходит для управления двигателями, нагревательными элементами, светильниками
• Контакты AgCdO обеспечивают длительный срок службы даже при частых включениях под нагрузкой
• Зазор 3 мм между контактами снижает риск пробоя при импульсных перегрузках
• Свободная поляризация упрощает подключение и исключает ошибки при монтаже
• Климатическое исполнение УХЛ4 позволяет использовать в холодных помещениях и неотапливаемых зонах

Ограничения применения

• Не предназначено для работы в условиях повышенной запылённости, влажности или воздействия жидкостей - IP20 недостаточно
• Не рекомендуется для коммутации переменного тока - только постоянный ток 24 В
• Имеет ограниченную механическую прочность: удары и вибрации выше 10g могут вызвать отказ
• Не поддерживает быстрый монтаж без пайки - нельзя использовать с разъёмами или клеммами
• Частые включения (>1000 раз/час) требуют снижения нагрузки ниже 16 А для сохранения срока службы

Примеры использования

• Управление насосами и вентиляторами в системах HVAC
• Переключение режимов работы станков по сигналу от PLC
• Коммутация цепей освещения в промышленном оборудовании
• Автоматизация линий конвейеров с использованием микроконтроллеров
• Системы аварийного отключения с питанием от 24 В постоянного тока

Практические советы

• При проектировании платы учтите габариты реле: размеры корпуса - 29×15×20 мм. Оставьте вокруг него минимум 5 мм свободного места для теплоотвода.
• Для увеличения срока службы контактов используйте демпферные цепочки (RC-фильтры) при управлении индуктивными нагрузками (например, катушками, двигателями).
• Проверяйте целостность контактов мультиметром после монтажа - возможны дефекты пайки, особенно при массовом производстве.
• Если нужна защита от внешней среды - поместите реле силовое электромеханическое Finder 62.22.9.024.0300 в герметичный корпус или используйте силиконовый колпачок.
• Не путайте с реле с нормально закрытыми контактами - здесь только НО (нормально открытые), значит, нагрузка будет включена только при наличии напряжения на катушке.
