Соединитель проводов СИЗ-1 9.0-25.0 (уп.5шт) IEK USC-10-8-005

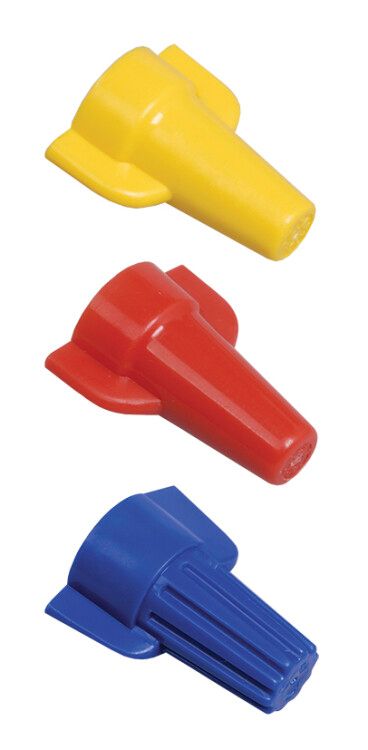

Зажим соединительный изолирующий СИЗ-1 9,0–25,0 (5 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции одножильных или многожильных медных проводов сечением 9–25 мм2. Этот тип зажима применяют в распределительных коробках, щитах и на участках с высокой нагрузкой, где важна надёжная изоляция и долгий срок службы.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-1 9,0–25,0 (5 шт) используется для создания электрического контакта между двумя или более проводами, после чего он автоматически изолирует место соединения. Подходит для работы в сетях переменного и постоянного тока до 450 В. Применяется в бытовых, промышленных и коммерческих электроустановках: в распределительных щитах, на стендах, в системах освещения, на оборудовании с мощными потребителями.

Технические характеристики

• Сечение жил: 9–25 мм2 - подходит для толстых медных проводов, используемых в силовых цепях
• Номинальное напряжение: 450 В - рассчитан на работу в бытовых и промышленных сетях
• Материал корпуса: ПВХ - устойчив к механическим повреждениям, не горит, сохраняет форму при нагреве
• Рабочая температура: –10…+45 C - можно использовать в неотапливаемых помещениях, но не на улице без защиты
• Ширина ячейки: 18 мм - обеспечивает плотную посадку на пучок проводов
• Количество контактов: 1 - один зажим соединяет одну группу проводов
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Цвет: серый - стандартизирован для удобства визуального различения

Совместимость и монтаж

Зажим СИЗ-1 9,0–25,0 (5 шт) монтируется на подготовленный пучок зачищенных проводов. Для установки необходимо:

• Защитить концы проводов от окисления (при необходимости - покрыть контактной пастой)
• Уложить все жилы параллельно, равномерно выровнять концы
• Надеть зажим сверху и закрутить рукой по часовой стрелке до упора
• Не требуется инструмент - достаточно усилия пальцев

Подходит только для медных проводов. Алюминиевые жилы требуют специальных зажимов. Диаметр пучка должен соответствовать заявленному сечению - перегрузка вызывает плохой контакт.

Безопасность и стандарты

Зажим СИЗ-1 9,0–25,0 (5 шт) соответствует требованиям ГОСТ Р 50571.5.52 и имеет внутреннюю классификацию по безопасности IEC. Материал ПВХ не распространяет пламя и не выделяет токсичных газов при нормальной работе. Однако зажим не является герметичным устройством - не рекомендован для открытого монтажа во влажных средах без дополнительной защиты (например, в боксе IP54 или выше).

Преимущества

• Автоматическая изоляция - не нужна дополнительная изолента
• Лёгкий монтаж - не требует паяльника, клещей или болтов
• Высокая прочность соединения - благодаря пружинному механизму внутри
• Стандартный размер - совместим с большинством распределительных коробок
• Групповая упаковка - 5 штук в комплекте экономят время при масштабном монтаже

Ограничения применения

• Не для алюминиевых проводов - возможен химический эффект и потеря контакта
• Не допускается использование вне диапазона температур –10…+45 C - материал теряет эластичность при холоде и деформируется при перегреве
• Не следует применять в условиях постоянной влаги, прямого попадания воды или повышенной запылённости - отсутствует степень защиты IP
• Не заменяет ответвление через клеммы WAGO или болтовые соединения в местах с вибрацией и частыми перегрузками

Примеры использования

• Объединение трёх проводов 10 мм2 в распределительной коробке квартиры
• Соединение фазных проводов перед входом в электродвигатель 3 кВт
• Фиксация группы проводов в щите управления конвейера
• Переброска питания в старом доме при модернизации проводки

Практические советы

• Выбирая зажим, проверьте точное сечение пучка - лучше взять чуть больше, чем меньше; 25 мм2 - предел, не стоит доводить до максимума
• Чтобы избежать перегрева, не помещайте несколько таких зажимов слишком близко друг к другу - они тоже выделяют тепло при прохождении тока
• После монтажа потяните каждый провод - соединение должно остаться неподвижным
• Для длительной эксплуатации в сыром месте - поместите зажим в пластиковую коробку с уплотнителем
• Артикул usc-10-8-005 - это именно тот же продукт, что и СИЗ-1 9,0–25,0 (5 шт); убедитесь, что заказываете правильный вариант
