Сменный блок для устройств защиты от импульсных перенапряжений - Кат. № 6 039 54 | 603954 Legrand

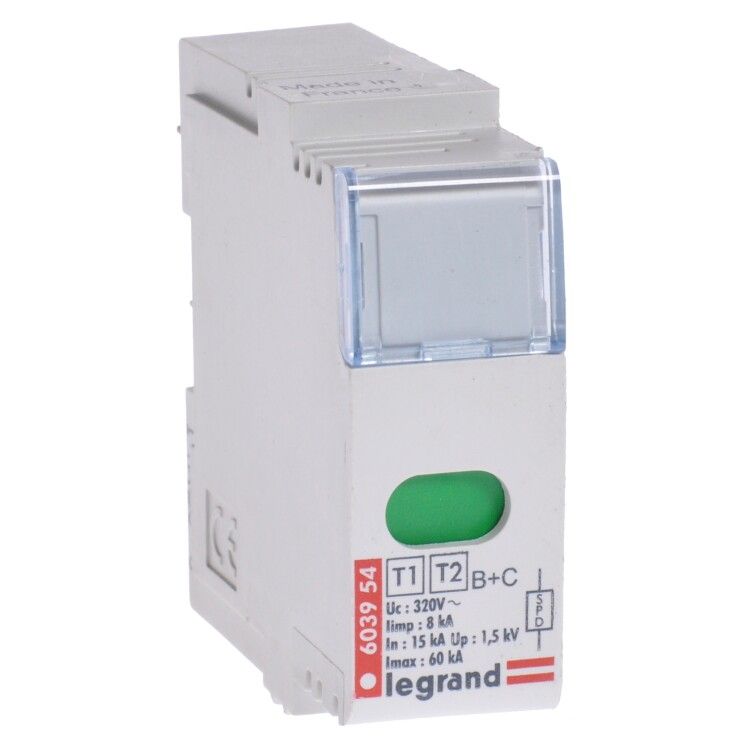

Сменный блок для устройств защиты от импульсных перенапряжений Legrand 603954 предназначен для замены износившихся модулей в устройствах класса Type 2, обеспечивая защиту бытовых электроустановок от импульсных скачков напряжения. Этот компонент совместим с соответствующими корпусами и позволяет восстанавливать работоспособность системы без замены всего устройства.

Назначение и область применения

Сменный блок для устройств защиты от импульсных перенапряжений Legrand 603954 используется в распределительных щитах жилых домов, квартир и других объектов бытовой электросети. Он защищает оборудование от высоковольтных импульсов, возникающих при грозовых разрядах, коммутационных процессах или аварийных ситуациях в сети. Блок устанавливается внутрь уже смонтированного устройства защиты типа 2 - он не является самостоятельным аппаратом, а служит заменяемым рабочим элементом.

Технические характеристики

• Максимальный разрядный ток (8/20): 60 кА - способен выдерживать самые мощные импульсы, типичные для ударов молнии в ЛЭП;
• Номинальный сброс импульсного тока (8/20): 60 кА - аналогично максимальному, указывает на одинаковый уровень защиты при тестировании;
• Уровень защиты по напряжению: 1,2 кВ - предельное напряжение, которое попадёт на защищаемую нагрузку после срабатывания; ниже этого порога оборудование остаётся целым;
• Номинальное напряжение переменного тока: 320 В - рассчитан на работу в сетях до 320 В AC, что покрывает большинство однофазных систем 230–240 В;
• Максимальное длительное напряжение: 320 В - безопасная граница для постоянного воздействия, выше которой возможен выход из строя;
• Категория: Тип 2 - применяется на втором уровне защиты, после главного входного УЗИП, внутри этажного или группового щита;
• Род тока: Переменный (AC) - не цепи постоянного тока, включая солнечные установки;
• Исполнение полюсов: 1 - защищает только одну фазу, требует параллельной установки трёх таких блоков для трёхфазной системы;
• Количество проводников (без заземления): 1 - соединяется последовательно с одной фазой, заземление осуществляется через шину щита;
• Степень защиты: IP20 - допускает использование только во внутренних помещениях, где исключён доступ к токоведущим частям и влияние воды/пыли;
• Максимальное сечение проводника: 16 мм2 - можно использовать медные провода до указанного сечения, в том числе многожильные;
• Сигнализация: оптическая - красный индикатор показывает отказ модуля, зелёный - исправность;
• Номинальное напряжение постоянного тока: 0 В - нельзя применять в PV-системах, батарейных массивах или DC-сетях.

Совместимость и монтаж

Сменный блок для устройств защиты от импульсных перенапряжений Legrand 603954 совместим только с оригинальными корпусами Legrand, специально спроектированными для него. Монтаж выполняется на основной элемент - то есть блок вставляется в заранее установленную базу, которая закреплена на DIN-рейке. Подключение происходит через клеммы, расположенные сверху или снизу. Для работы требуется отключение питания, так как блок находится под напряжением при работе всей системы. После замены необходимо проверить положение индикатора: если он красный - блок поврежден или некорректно установлен.

Безопасность и стандарты

Сменный блок для устройств защиты от импульсных перенапряжений Legrand 603954 соответствует требованиям IEC 61643-11 и ГОСТ Р 51992-2002 для устройств типа 2. Обеспечивает надёжную изоляцию и термическую стабильность при срабатывании. Индикация состояния снижает риск эксплуатации неисправного аппарата. Несоблюдение условий эксплуатации (например, работа при напряжении >320 В или в среде с повышенной влажностью) нарушает гарантию безопасности.

Преимущества

• Возможность замены только повреждённого модуля вместо всего устройства - экономия времени и средств;
• Чёткая визуальная сигнализация (цветной индикатор) позволяет оперативно диагностировать состояние защиты;
• Высокая энергоёмкость (60 кА) обеспечивает надёжную защиту даже в регионах с частыми грозами;
• Подтверждённая совместимость с продукцией Legrand минимизирует риски несоответствия контактов и теплового режима;
• Не требует сложных инструментов - достаточно отвертки и соблюдения правил электробезопасности.

Ограничения применения

• Не предназначено для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не работает в цепях постоянного тока - запрещено применение в солнечных электростанциях, АКБ, EV-зарядках;
• Только однополюсное исполнение - для трёхфазной системы нужны три отдельных блока + согласованная координация;
• Не заменяет первичный УЗИП (тип 1); должен использоваться только как второй этап защиты;
• Не рекомендовано применение в условиях температур ниже –25 C или выше +60 C - точные данные не указаны, но производитель ориентируется на бытовые условия.

Примеры использования

• Защита группы розеток в квартире от грозовых импульсов, проходящих по внешней ЛЭП;
• Дополнительная защита компьютера, телевизора, стиральной машины в этажном щите дома;
• Обновление старого УЗИП без замены металлического корпуса и DIN-рейки;
• Профессиональная замена в сервисных центрах при ремонте электрощитов.

Практические советы

• Перед заменой всегда отключайте питание! Даже если индикатор горит зелёным, блок всё ещё подключен к сети;
• Проверьте соответствие модели корпуса - Legrand выпускает несколько серий, и не все поддерживают этот блок;
• При установке используйте провода сечением ≤16 мм2 - более толстый провод не войдёт в клемму;
• Если индикатор стал красным сразу после установки - возможно, проблема в самой сети (нестабильное напряжение) или в другом модуле;
• Не забудьте отметить дату замены на корпусе - срок службы такого блока обычно составляет 5–10 лет, но зависит от числа срабатываний.
