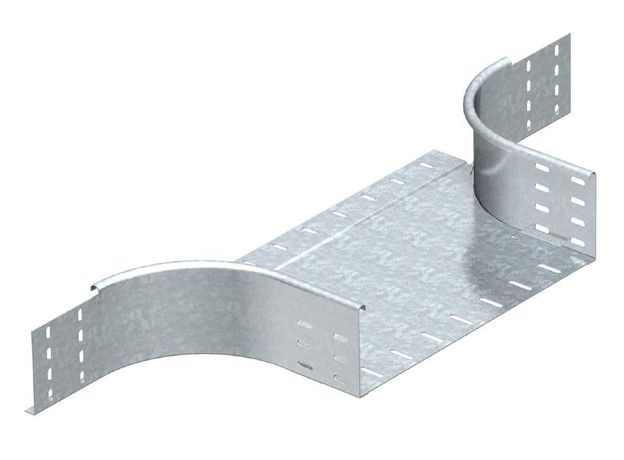

Соединение Т-образное/крестовое 110х600 RAA 160 FT SO OBO 7196178 Bettermann

Т-образное/крестовое соединение 110x600, оцинкованное (Zn=85 мкм) от OBO BETTERMANN предназначено для надёжного соединения кабельных лотков в T- и X-конфигурациях, обеспечивая целостность трассы при изменении направления. Артикул 7196178 подходит для систем с высотой боковой стенки 110 мм.

Назначение и область применения

Этот элемент используется для создания пересечений между кабельными лотками: один лоток проходит через другой под прямым углом. Подходит для горизонтальных и вертикальных решений. Применяется в промышленных объектах, на заводах, в распределительных щитовых, где требуется организовать сложную трассировку кабелей без разрывов.

Технические характеристики

• Форма: T-образная / крестовая (X-образная)
• Высота боковой стенки: 110 мм - совместима с лотками такого же габарита
• Размер основной части: 600 мм - длина участка, по которому проходит основной лоток
• Покрытие: оцинкованное, толщина цинка 85 мкм - защищает от коррозии в условиях повышенной влажности и агрессивной среды
• Материал: сталь - прочный, жёсткий корпус, выдерживающий механические нагрузки

Совместимость и монтаж

Соединение 7196178 совместимо исключительно с кабельными лотками, имеющими высоту боковой стенки 110 мм. Установка выполняется путём вставки основного лотка в продольную часть соединения, а поперечный лоток фиксируется сверху или сбоку. Крепление осуществляется болтовыми соединениями, которые должны соответствовать стандартным отверстиям в лотках. Нет необходимости в дополнительных кронштейнах - изделие рассчитано на прямую установку.

Преимущества

• Стандартная форма и размеры обеспечивают совместимость с продукцией OBO BETTERMANN и аналогичными лотками других производителей
• Цинковое покрытие 85 мкм повышает срок службы в помещениях с высокой влажностью, на улице или в производственных зонах
• Жёсткая конструкция сохраняет форму даже при значительном весе кабелей внутри лотков
• Не требует специальных инструментов для монтажа - достаточно стандартного набора для сборки кабельных трасс

Ограничения применения

• Не предназначен для использования с лотками высотой менее или более 110 мм - возможны зазоры или деформация
• Не рекомендуется применять в условиях постоянного воздействия открытого пламени или температур выше +80 C
• Не является герметичным элементом - не подходит для помещений с требованиями IP65+ без дополнительной защиты

Примеры использования

• Пересечение двух кабельных трасс на технологической линии: одна линия идёт вдоль конвейера, другая - перпендикулярно, к оборудованию
• Подключение вертикального шахтного лотка к горизонтальному на этаже распределительной станции
• Обход препятствий (колонн, труб) в промышленных цехах с использованием комбинированной трассировки

Практические советы

• Убедитесь, что все лотки, соединяемые этим элементом, имеют одинаковую ширину и высоту - иначе возникнут люфты и снижение жёсткости системы
• При монтаже в местах с вибрацией используйте дополнительно контргайки или антивибрационные прокладки
• Проверьте соответствие толщины цинка 85 мкм при получении партии - это гарантирует долговечность в агрессивной среде
• Изделие можно использовать как в новых, так и в модернизируемых системах - легко заменить старый элемент на новый без переделки всей трассы
