Соединитель болтовой 4СБВ-2-101 (70-120) | zeta11050 ЗЭТАРУС (Завод электротехнической арматуры)

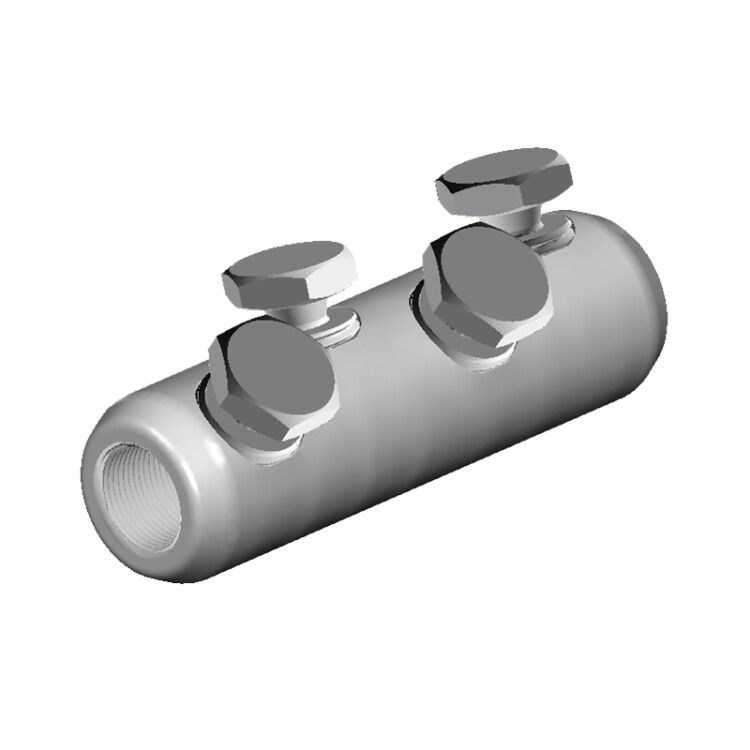

Соединитель болтовой 4СБВ-2-101 (70-120)мм от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 35 кВ. Благодаря болтовому креплению и срывной головке болта, изделие обеспечивает стабильный контакт без перегрева даже при длительной нагрузке.

Назначение и область применения

Соединитель болтовой 4СБВ-2-101 (70-120)мм используется для соединения силовых кабелей с номинальным сечением от 70 до 120 мм2. Подходит для работы с алюминиевыми и медными жилами, включая кабели с маслопропитанной и ПВХ-изоляцией. Применяется в распределительных устройствах, кабельных линиях, подстанциях, промышленных объектах и энергообъектах до 35 кВ.

Технические характеристики

• Тип: болтовой соединитель
• Номинальное сечение: 70–120 мм2 (для меди и алюминия)
• Номинальное напряжение: до 35 кВ
• Номинальный ток: 1 А (указано в спецификации; фактическая допустимая нагрузка зависит от материала жилы и условий эксплуатации)
• Количество болтов: 4
• Материал корпуса: алюминий
• Покрытие: гальваническое (повышает коррозионную стойкость)
• Болты: алюминиевые, со срывной головкой
• Конструкция: симметрично-центрированное отверстие для равномерного зажима жилы

Совместимость и монтаж

Соединитель болтовой 4СБВ-2-101 (70-120)мм совместим с кабелями, имеющими жилы сечением 70–120 мм2. Для монтажа:

• Подготовьте конец жилы: зачистите изоляцию, удалите оксидную плёнку (особенно важно для алюминия).
• Вставьте жилу в центральное отверстие - она должна плотно войти, не деформируясь.
• Затяните все четыре болта равномерно, используя момент, соответствующий рекомендациям завода-изготовителя.
• Болт со срывной головкой автоматически прекращает затяжку при достижении нужного момента - это исключает перетягивание и повреждение жилы.
• Не используйте инструменты с высоким крутящим моментом без контроля - срывная головка рассчитана на точный момент, заданный производителем.

Безопасность и стандарты

Соединитель болтовой 4СБВ-2-101 (70-120)мм соответствует требованиям к изоляционной прочности и теплостойкости для оборудования до 35 кВ. Гальваническое покрытие снижает риск электрохимической коррозии при контакте с другими металлами. Устройство не требует дополнительной герметизации - его конструкция обеспечивает достаточную изоляцию внутри кабельной муфты или распределительного щита.

Преимущества

• Алюминиевые болты предотвращают гальванопару при соединении с алюминиевой жилой - снижают риск нагрева и окисления.
• Симметричная форма отверстия гарантирует равномерное распределение давления на жилу, уменьшая вероятность её повреждения.
• Срывная головка болта исключает человеческий фактор - затяжка всегда происходит с одинаковым усилием, что повышает надёжность соединения.
• Гальваническое покрытие увеличивает срок службы в условиях повышенной влажности и агрессивной среды.

Ограничения применения

• Не предназначен для соединений сечением менее 70 мм2 или более 120 мм2 - использование вне диапазона может привести к перегреву или механическому разрушению.
• Не следует применять в местах постоянного воздействия открытого огня или экстремальных температур выше +80 C.
• Не рекомендуется использовать в качестве ответвительного элемента - только для прямых соединений двух участков кабеля.
• Номинальный ток 1 А указан в документации, однако реальная допустимая нагрузка зависит от материала жилы, температуры окружающей среды и продолжительности работы - необходимо проверять по таблицам ПУЭ.

Примеры использования

• Соединение кабелей КВВГ или АВВГ в подземных кабельных трассах.
• Обустройство переходов между алюминиевыми и медными жилами в распределительных пунктах промышленных предприятий.
• Ремонтные работы на воздушных линиях 10–35 кВ при замене повреждённых участков.
• Монтаж кабельных соединений в трансформаторных подстанциях с использованием кабелей с бумажной пропиткой.

Практические советы

• Перед установкой обязательно зачищайте жилы до металлического блеска - особенно алюминиевые, так как оксидная плёнка сильно увеличивает сопротивление контакта.
• Используйте только алюминиевые болты, входящие в комплект - замена на стальные или медные может вызвать коррозию и перегрев.
• Проверяйте посадочный диаметр жилы перед монтажом - он должен точно соответствовать внутреннему размеру соединителя 4СБВ-2-101 (70-120)мм.
• После монтажа проводите термографический осмотр через 24–48 часов - это выявляет слабые контакты до возникновения аварий.
• Храните соединитель в сухом месте - гальваническое покрытие устойчиво, но долгое воздействие влаги может снизить эффективность защиты.
