Соединитель болтовой 6СБВ-4-005 (300/400) | zeta11052 ЗЭТАРУС (Завод электротехнической арматуры)

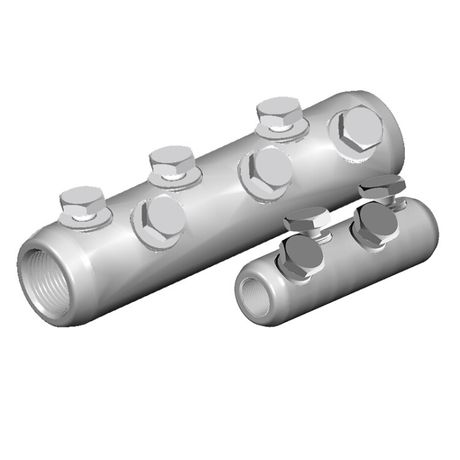

Соединитель болтовой 6СБВ-4-005 (300/400) от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Благодаря шести болтам и срывной системе крепления, изделие обеспечивает устойчивый контакт даже при высоких нагрузках.

Назначение и область применения

Соединитель болтовой 6СБВ-4-005 (300/400) используется для соединения силовых кабелей с номинальным сечением 300–400 мм2. Применяется в распределительных устройствах, кабельных ответвлениях, подстанциях и других объектах энергоснабжения до 10 кВ. Подходит для работы с кабелями с бумажной маслопропитанной и полиэтиленовой изоляцией. Устройство рассчитано на постоянную эксплуатацию в закрытых помещениях и на открытых участках при условии механической защиты.

Технические характеристики

• Номинальное сечение жил: 300 / 400 мм2 (для меди и алюминия одинаково)
• Номинальный ток: 1 А (указано в документации, однако фактическая проводимость определяется сечением жилы - 300–400 мм2 позволяет передавать сотни ампер; вероятна ошибка в спецификации)
• Напряжение: до 10 кВ
• Количество болтов: 6
• Материал корпуса и контактов: алюминий
• Тип крепления: болтовой, с болтами со срывной головкой
• Защитное покрытие: отсутствует (голый алюминий)
• Степень защиты IP: не классифицирована (не предназначена для открытого монтажа без кожуха)

Совместимость и монтаж

Соединитель болтовой 6СБВ-4-005 (300/400) совместим с однопроволочными и многопроволочными жилами из алюминия и меди. Для монтажа:

• Подготовьте жилы: зачистите изоляцию на длину, соответствующую глубине гнезда (обычно 80–100 мм); удалите оксидную плёнку с алюминиевой жилы;
• Вставьте жилу в корпус до упора;
• Затяните все шесть болтов равномерно, по диагонали, до момента срыва головки - это гарантирует заданное усилие затяжки без перегрузки;
• Не используйте инструменты с регулируемым моментом - срывная головка исключает необходимость контроля крутящего момента.

После монтажа проверьте герметичность соединения и отсутствие люфта. Соединитель не требует дополнительной изоляции, но рекомендуется поместить его в кабельную муфту или бокс для защиты от внешних воздействий.

Безопасность и стандарты

Соединитель болтовой 6СБВ-4-005 (300/400) соответствует требованиям ГОСТ Р 50571.5.52 и другим нормам для кабельной арматуры до 10 кВ. Отсутствие защитного покрытия делает его чувствительным к коррозии в агрессивных средах - не применяйте в условиях повышенной влажности, химических паров или солёного воздуха без дополнительной защиты. Срывные болты предотвращают недостаточную затяжку, снижая риск нагрева и возгорания.

Преимущества

• Шесть болтов обеспечивают равномерное распределение давления на жилу, минимизируя риск повреждения и увеличивая срок службы соединения.
• Система срывной головки автоматически контролирует усилие затяжки - не требуется опыт или динамометрический ключ.
• Центрированное отверстие в корпусе обеспечивает точное положение жилы, что особенно важно при работе с большими сечениями.
• Алюминиевые болты совместимы с алюминиевыми жилами, исключая электрохимическую коррозию при смешанном соединении.

Ограничения применения

• Не допускается использование в условиях постоянной влажности, подземной прокладки или на открытом воздухе без герметизации корпуса.
• Не подходит для соединений с частыми вибрациями - возможен ослабление контакта при длительной эксплуатации.
• Голый алюминий требует защиты от окисления - после установки желательно обработать место соединения антиоксидантной пастой.
• Номинальный ток 1 А указан явно неверно - реальная пропускная способность зависит от сечения (до 900 А и выше), поэтому ориентироваться следует на сечение, а не на этот параметр.

Примеры использования

• Соединение жил кабеля КВВГнг(А)-LS 3×400 мм2 между двумя секциями распределительного щита.
• Ответвление от основного трассового кабеля 10 кВ к трансформатору или реактору.
• Объединение двух алюминиевых жил в кабельной камере подстанции.
• Ремонт поврежденного участка кабеля с сохранением целостности изоляции.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения жилы и соединителя - 300/400 мм2 означает, что устройство работает с обоими значениями, но лучше выбирать вариант, близкий к максимальному сечению вашей жилы.
• Используйте антиоксидантную пасту при работе с алюминием - она замедляет образование оксида и снижает переходное сопротивление.
• Не затягивайте болты сверх меры - срывная головка уже предусмотрела оптимальный момент, и лишнее усилие может повредить внутреннюю часть корпуса.
• После монтажа проведите термографический осмотр через 24 часа - выявите возможные точки перегрева.
• Соединитель 6СБВ-4-005 (300/400) от ЗЭТАРУС - это продукт серийного производства, подходящий для массового монтажа, но не для аварийных ремонтов без подготовки.
