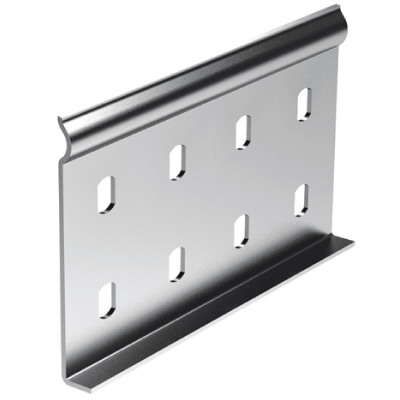

Соединитель горизонтальный H80 GTO горячеоцинкованный - LG8000HDZ ДКС

Соединитель горизонтальный GTO 80L горячеоцинкованный от DKC (ДКС) — надёжный элемент для соединения кабельных лотков высотой 80 мм в промышленных трассах. Артикул lg8000hdz обеспечивает прочную, долговечную связь между секциями лотка, особенно там, где важна устойчивость к коррозии и механическая нагрузка.

Назначение и область применения

Соединитель горизонтальный GTO 80L горячеоцинкованный предназначен для соединения прямых участков кабельных лотков, а также для стыковки лотков с аксессуарами — например, поворотами, переходниками или отводами. Применяется в местах резки лотков, на участках с высокой механической нагрузкой и в зонах, требующих герметичности и защиты от внешних воздействий. Подходит для промышленных объектов: заводов, энергообъектов, транспортных терминалов, химических производств.

Технические характеристики

• Высота кабеленесущей системы: 80 мм — совместим с лотками такого же габарита
• Материал корпуса: нержавеющая сталь — обеспечивает жёсткость и долговечность
• Толщина стенки: 1,5 мм — увеличенная прочность против деформаций
• Тип соединения: винтовой разъем — позволяет собирать и разбирать соединение без сварки
• Защитное покрытие: горячее цинкование — слой цинка нанесён методом погружения, что создаёт плотное, износостойкое антикоррозийное покрытие
• Исполнение: продольный соединитель — работает вдоль оси лотка, не изменяет направление
• Огнестойкость: да — соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ(1,5) — рассчитан на работу при температуре от −40°C до +40°C, в условиях повышенной влажности и солевого тумана
• Цвет: серый — единый цветовой стиль с другими элементами серии L5 Combitech

Совместимость и монтаж

Соединитель горизонтальный GTO 80L горячеоцинкованный совместим только с кабельными лотками серии L5 Combitech и аналогичными моделями с высотой борта 80 мм. Для установки требуется выровнять торцы лотков, совместить отверстия и закрутить болты винтового соединения. Монтаж выполняется с помощью обычного ключа — не нужна сварка или спецоборудование. Гарантированная точность посадки исключает перекосы и люфты.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости. Климатическое исполнение УХЛ(1,5) подтверждает соответствие ГОСТ 15150. Горячее цинкование соответствует нормам ISO 1461. Нержавеющая сталь и гальванопокрытие обеспечивают безопасную эксплуатацию в помещениях с повышенной влажностью и агрессивной средой.

Преимущества

• Повышенная коррозионная стойкость за счёт горячего цинкования — срок службы выше, чем у окрашенных или электрооцинкованных аналогов
• Жёсткая конструкция из нержавеющей стали — выдерживает значительные нагрузки без прогиба
• Винтовое соединение — удобство сборки/разборки, возможность замены без демонтажа всей трассы
• Стандартная совместимость с серией L5 Combitech — легко интегрируется в существующую систему
• Не требует обслуживания — после монтажа не нуждается в регулярном осмотре или смазке

Ограничения применения

• Не применяется для вертикальных соединений — только для горизонтальных участков трассы
• Не подходит для лотков с высотой борта менее или более 80 мм — возможны щели и потеря герметичности
• Не рекомендован для постоянного погружения в жидкости — хотя покрытие устойчиво к влаге, длительное нахождение под водой снижает эффективность защиты
• Не используется в качестве опорного элемента — не рассчитан на восприятие веса оборудования, только на передачу усилий между лотками

Примеры использования

• Соединение двух прямых лотков на участке конвейера в пищевой промышленности
• Замена повреждённого фрагмента лотка в цехе с агрессивными паровыми средами
• Обустройство трассы для силовых кабелей на нефтеперерабатывающем заводе
• Решение задачи удлинения лотка после изменения планировки производственного помещения

Практические советы

• Перед монтажом проверьте, чтобы торцы лотков были ровными — искривления вызывают неравномерное распределение нагрузки на винты
• Используйте только оригинальные болты и гайки от DKC — сторонние комплектующие могут иметь другие параметры резьбы и привести к ослаблению соединения
• При работе в солевых условиях периодически осматривайте места соединений — даже хорошее цинкование требует контроля при экстремальной коррозионной активности
• Для длинных трасс с несколькими соединениями GTO 80L горячеоцинкованный лучше использовать с компенсационными элементами — это предотвращает накопление тепловых напряжений
• Артикул lg8000hdz — единственный подходящий вариант для лотков 80 мм в серии L5 Combitech; не путайте с другими типами соединителей, даже если они тоже имеют “GTO” в названии
