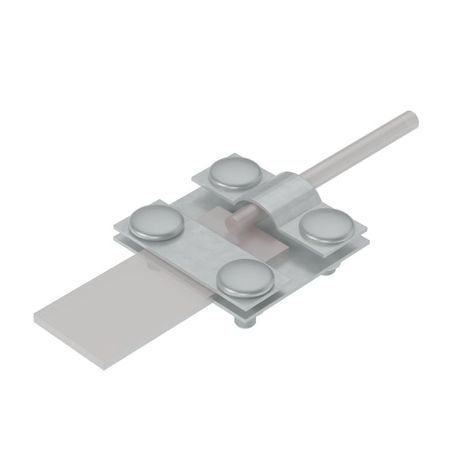

Соединитель контрольный KS-B40-D5-10 HD полоса до 40мм пруток d5-10мм сталь гор. оцинк. КМ MA0083 КМ-Профиль

Соединитель контрольный KS-B40-D5-10 HD от КМ-Профиль - это разборный элемент для создания надёжного электрического контакта между стальной полосой шириной до 40 мм и металлическим прутком диаметром 5–10 мм. Он предназначен для монтажа систем заземления, особенно там, где требуется периодический контроль сопротивления и сочетание разных типов проводников.

Назначение и область применения

KS-B40-D5-10 HD используется в системах молниезащиты и заземления как связующий элемент между плоскими и круглыми проводниками. Его основная задача - обеспечить прочный, долговечный и проверяемый контакт. Подходит для установки на объектах с повышенной влажностью, на открытых площадках, в условиях слабой коррозии. Часто применяется в промышленных зданиях, энергообъектах, на вышках, в системах защиты зданий по ГОСТ 30331.1.

Технические характеристики

• Форма соединения: разборная, с прижимными пластинами
• Поддерживаемые проводники: стальная полоса до 40 мм ширины, пруток диаметром 5–10 мм
• Крепление: два болта М8 для фиксации прижимных пластин
• Материал корпуса: сталь с горячим цинкованием по ГОСТ 9.307-89
• Условия эксплуатации: класс климатического исполнения УХЛ по ГОСТ 15150-69 - допускается работа при температуре от −50 C до +40 C, в помещениях и на улице
• Защита от коррозии: покрытие цинком повышает срок службы в агрессивной среде

Совместимость и монтаж

KS-B40-D5-10 HD совместим с любыми стальными проводниками соответствующих габаритов: полосой 10×40 мм, 15×40 мм, 20×40 мм и прутками 5, 6, 8, 10 мм в диаметре. Для монтажа необходимо:

• Зачистить поверхности проводников от оксидов и грязи
• Разместить полосу и пруток между прижимными пластинами
• Затянуть болты М8 равномерно, чтобы избежать перекоса
• Не использовать силовые инструменты - момент затяжки должен быть достаточным для плотного контакта, но не вызывать деформацию

Изделие позволяет легко демонтировать соединение для проведения измерений сопротивления заземления без разрезания проводника.

Безопасность и стандарты

• ГОСТ 9.307-89 - требования к горячему цинкованию
• ГОСТ 15150-69 - климатическое исполнение УХЛ
• Соответствует требованиям к соединениям в системах молниезащиты по СП 30.13330.2020 и IEC 62305

Преимущества

• Разборная конструкция - возможность регулярного контроля сопротивления контакта
• Высокая механическая прочность благодаря стальному корпусу
• Стойкость к коррозии за счёт горячего цинкования - продлевает срок службы на 15–20 лет
• Не требует сварки - снижает время монтажа и риск повреждения материалов
• Совместим с системой AURAFORT®, что гарантирует соответствие проектным решениям

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (например, вблизи кислотных выбросов или морского побережья с высокой солёностью)
• Не рекомендуется применять в местах с постоянным воздействием воды под давлением - например, рядом с насосными станциями
• Не подходит для медных или алюминиевых проводников - материал корпуса рассчитан исключительно на стальные элементы
• Не следует использовать в условиях частых ударных нагрузок или вибраций без дополнительной фиксации

Примеры использования

• Соединение вертикального стального прутка (d=8 мм) с горизонтальной стальной полосой (20×40 мм) в системе молниезащиты здания
• Контрольный узел на участке заземляющего контура, где требуется периодическая диагностика сопротивления
• Монтаж в промышленном цехе с высокой влажностью - например, на пищевом предприятии или в теплице
• Обустройство заземления на крыше здания с использованием стальных токоотводов

Практические советы

• Перед установкой всегда зачищайте поверхности проводников - даже небольшая ржавчина увеличивает переходное сопротивление
• Проверяйте момент затяжки болтов М8 - оптимальный уровень - рукой, с усилием, аналогичным закручиванию обычного крана
• При монтаже на улице используйте герметик на основе силикона вокруг болтов, чтобы предотвратить попадание влаги внутрь
• При замерах сопротивления заземления - отсоединяйте KS-B40-D5-10 HD перед тестированием, чтобы получить точные данные
• Сохраняйте запасные болты и пружинные шайбы - они не входят в комплект, но часто теряются при обслуживании
