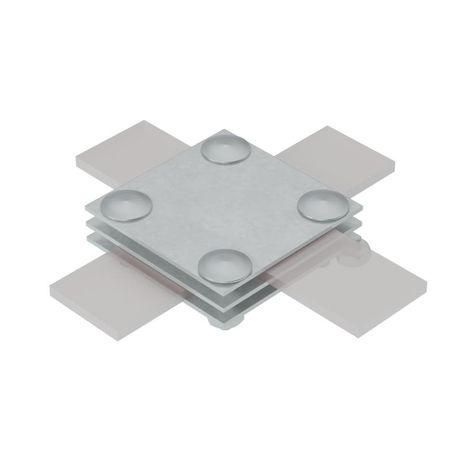

Соединитель крестообразный 3XS-B40 TD для полосы до 40мм с 3 пластинами сталь термодиффузион. цинк. КМ MA0047 КМ-Профиль

Соединитель крестообразный для полосы до 40 мм с 3 пластинами 3XS-B40 TD КМ-профиль используется для надёжного электрического соединения плоских медных или алюминиевых проводников в системах заземления, особенно там, где требуется пересечение или ответвление шины. Благодаря термодиффузионному цинкованию, этот соединитель устойчив к коррозии и подходит для длительной эксплуатации на открытом воздухе.

Назначение и область применения

Соединитель 3XS-B40 TD КМ-профиль предназначен для создания крестообразных и Т-образных соединений между плоскими проводниками шириной до 40 мм. Применяется в системах заземления, в частности в составе AURAFORT®, где важна долговечность и надёжность контакта. Подходит для монтажа на объектах с высокой влажностью, агрессивной средой или открытой установкой - например, на промышленных площадках, энергообъектах, трансформаторных подстанциях, в зонах с частыми температурными колебаниями.

Технические характеристики

• Тип соединителя: крестообразный
• Совместимая ширина проводника: 30–40 мм (оптимальный диапазон); допускается использование от 0 до 40 мм
• Количество контактных пластин: три
• Материал корпуса: сталь
• Защитное покрытие: термодиффузионное цинкование (TD) - равномерный слой цинка, проникающий в структуру металла
• Тип крепежа: зажимные винты (комплект входит в изделие)

Совместимость и монтаж

Соединитель 3XS-B40 TD КМ-профиль совместим с плоскими проводниками из меди, алюминия или сталеалюминия. Для монтажа необходимо:

• Разместить проводники под углом 90° друг к другу (для крестового соединения) или в виде буквы T (для Т-соединения)
• Уложить каждый проводник под свою контактную пластину
• Закрутить зажимные винты до плотного прилегания - усилие регулируется рукой, специальный инструмент не нужен
• Не требует сварки, пайки или предварительной подготовки поверхности проводника

Обратите внимание: максимальная эффективность достигается при использовании проводников шириной 30–40 мм. При меньшей ширине (менее 25 мм) возможен риск снижения механической устойчивости соединения.

Безопасность и стандарты

Изделие соответствует требованиям к качеству соединений в системах заземления согласно ГОСТ Р 50571 и МЭК 62305. Термодиффузионное цинкование обеспечивает класс защиты от коррозии выше, чем обычное гальваническое оцинкование, что продлевает срок службы в условиях повышенной влажности и химического воздействия. Нет опасности возгорания при нормальных рабочих токах.

Преимущества

• Высокая прочность соединения благодаря трём прижимным пластинам и равномерному распределению давления
• Термодиффузионное цинкование гарантирует долгий срок службы даже в агрессивной среде - без потери защитных свойств при механических повреждениях
• Легкий и быстрый монтаж без сварочных работ - экономия времени и затрат
• Поддерживает стабильный электрический контакт при циклических нагрузках и температурных изменениях

Ограничения применения

• Не предназначена для соединения проводников шириной менее 25 мм - возможна плохая фиксация
• Не рекомендуется использовать в местах постоянного механического воздействия (вибрация, удары) без дополнительной фиксации
• Не подходит для соединения проводников с различной толщиной более чем на 20% - может нарушиться равномерность прижима
• Не является заменителем сварного соединения в системах с очень высокими импульсными токами (например, молниезащита класса I)

Примеры использования

• Пересечение горизонтальной и вертикальной шины в заземляющей сети промышленного цеха
• Ответвление от основной заземляющей полосы к оборудованию (электродвигатель, щитовая)
• Создание сетчатой структуры заземления на подстанции с несколькими точками подключения
• Монтаж в наружных зонах - на крыше, вблизи трубопроводов, в канализационных колодцах

Практические советы

• Перед монтажом проверьте ширину проводника - оптимально 30–40 мм; если меньше - рассмотрите другие типы соединителей
• При использовании алюминиевой шины - протрите поверхность от оксидной плёнки перед установкой
• Не переусердствуйте с моментом затяжки винтов - достаточно плотного прижима без деформации проводника
• Проверяйте контакт после монтажа: легкое покачивание проводника не должно вызывать люфт
• Соединитель 3XS-B40 TD КМ-профиль можно применять в паре с другими элементами системы AURAFORT® - они совместимы по материалу и технологии покрытия
