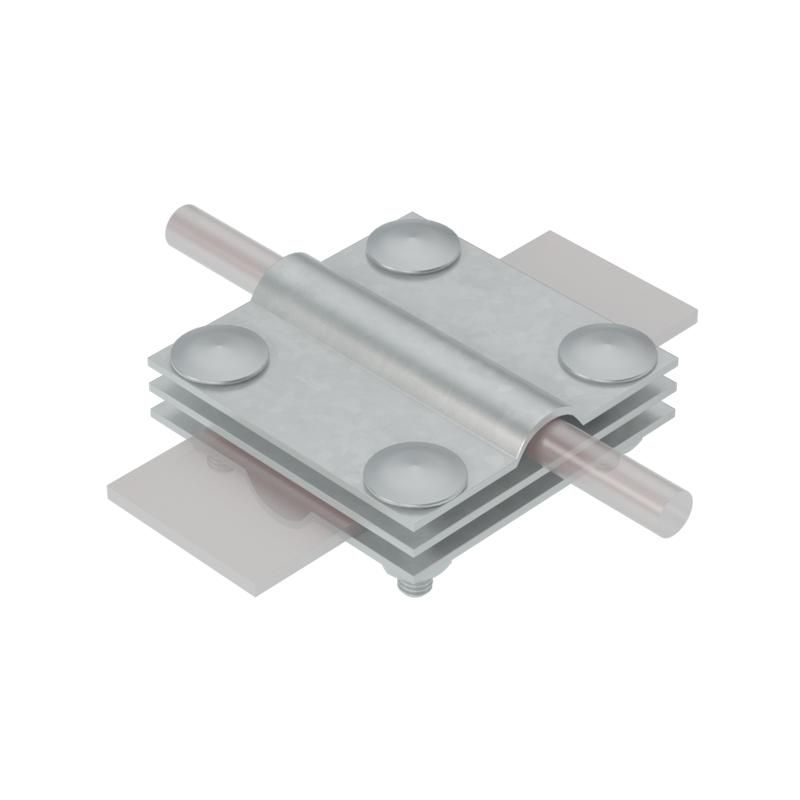

Соединитель крестообразный 3XS-D5-12-B40 TD для прутка d5-12мм и полосы до 40мм с 3 пластинами сталь термодиффузион. цинк. КМ MA0022 КМ-Профиль

Соединитель крестообразный для прутка 5–12 мм и полосы до 40 мм с 3 пластинами TD 3XS-D5-12-B40 от КМ-Профиля используется для создания надёжных электрических соединений в системе заземления AURAFORT®, особенно там, где требуется пересечение прутка и металлической полосы.

Назначение и область применения

Этот соединитель предназначен для крестообразного и Т-образного соединения проводников в системах заземления. Он сочетает в себе пруток круглого сечения (диаметром 5–12 мм) и плоский проводник (шириной до 40 мм). Применяется при устройстве контуров заземления на объектах промышленного, энергетического и коммунального назначения - например, у зданий, подстанций, технологических площадок, где требуются прочные и долговечные соединения между вертикальными и горизонтальными элементами заземления.

Технические характеристики

• Тип соединителя: крестообразный
• Материал корпуса: сталь
• Диаметр прутка: 5–12 мм
• Ширина полосы: до 40 мм
• Количество контактных пластин: 3
• Тип крепежа: зажимной винт
• Защитное покрытие: термодиффузионное цинкование (TDZ)

Термодиффузионное цинкование обеспечивает равномерное, плотное и глубоко проникающее покрытие, которое значительно превосходит обычное гальваническое цинкование по устойчивости к механическим повреждениям и коррозии.

Совместимость и монтаж

Соединитель совместим с прутком диаметром от 5 до 12 мм и полосой шириной до 40 мм. Для установки необходимо:

• Разместить пруток в соответствующем отверстии и полосу под одну из трёх пластин;
• Закрепить каждый элемент зажимным винтом - затяжка должна быть достаточной для гарантированного контакта, но без деформации материала;
• Убедиться, что все поверхности контакта свободны от оксидов, грязи и масла перед сборкой.

Не используйте инструменты с высоким крутящим моментом - переусердствование может повредить резьбу или деформировать пластины.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для заземляющих систем, применяемым в соответствии с ГОСТ Р 50571.5.54 и МЭК 62305. Произведённая термодиффузионная обработка гарантирует соответствие нормам по электрохимической стойкости и сроку службы в агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря стальному основанию и термодиффузионному цинкованию
• Устойчивость к коррозии даже в условиях повышенной влажности, почвенной агрессии и температурных колебаний
• Равномерное покрытие без пор, трещин и участков истончения - снижает риск возникновения точечной коррозии
• Трёхплоскостная конструкция позволяет выполнять сложные схемы заземления без дополнительных переходников

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкую среду - хотя покрытие устойчиво к влаге, длительное воздействие воды может привести к её накоплению внутри конструкции
• Не рекомендуется использовать с прутками менее 5 мм или более 12 мм - возможна потеря герметичности контакта
• Не подходит для соединения медных проводников - материал корпуса и покрытия рассчитан на стальные элементы; смешивание материалов может вызвать гальванопару

Примеры использования

• Пересечение вертикального заземлителя (прутка Ø10 мм) с горизонтальной полосой 40×4 мм в контуре заземления промышленного цеха
• Создание T-соединения между двумя полосами и одним прутком при монтаже заземления у распределительного пункта
• Обустройство сетчатого контура заземления на территории АЭС или химзавода, где важна надёжность всех соединений

Практические советы

• Перед монтажом проверьте диаметр прутка штангенциркулем - даже небольшое отклонение влияет на качество контакта
• После затяжки винтов протрите место соединения сухой ветошью - удалите следы жира или пыли, которые могли попасть при транспортировке
• При использовании в агрессивных грунтах (солончаки, кислотные почвы) дополнительно обработайте места выхода проводников битумной мастикой
• Соединитель TD 3XS-D5-12-B40 от КМ-Профиля можно использовать в паре с другими элементами системы AURAFORT® - они совпадают по габаритам и типу крепления
