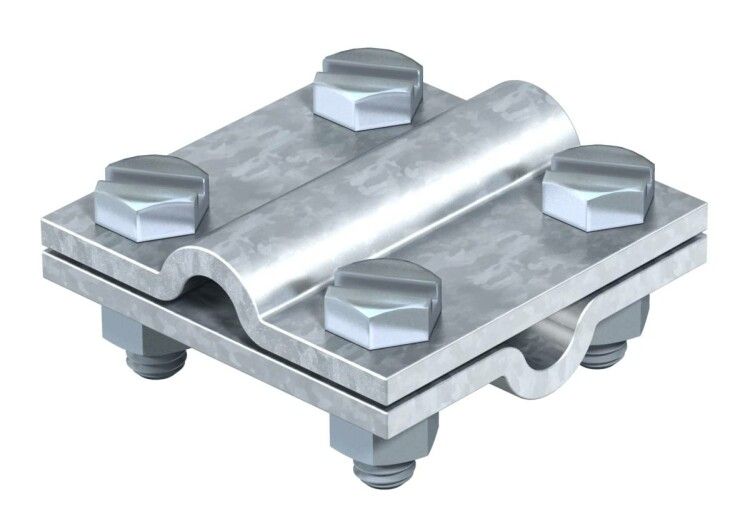

Соединитель проволоки крестовой 253 8X8, 8-10 мм OBO Bettermann 5312604

Соединитель крестовой проволока-проводник OBO BETTERMANN 253 8x8 F предназначен для надёжного электрического соединения двух круглых медных или алюминиевых проводников диаметром 8–10 мм2. Применяется в системах молниезащиты, где важна механическая прочность и устойчивость к коррозии.

Назначение и область применения

Этот крестовой соединитель используется для создания перекрёстных соединений между двумя проводниками в системах молниезащиты зданий и сооружений. Подходит для установки на кровле, фасадах, вышках и других открытых участках, где требуется соединить вертикальные и горизонтальные элементы молниеотвода. Соединитель OBO BETTERMANN 253 8x8 F обеспечивает постоянный токопроводящий контакт даже при длительном воздействии внешней среды.

Технические характеристики

• Тип соединителя: крестовой - позволяет соединять два проводника под углом 90°
• Соединяемые проводники: 8–10 мм2 (диаметр около 3,2–3,6 мм)
• Материал корпуса: сталь с горячим цинкованием - защищает от коррозии, особенно в агрессивной среде
• Крепёж: четыре винта M8×25 с шестигранной головкой и четыре гайки M8 (в комплекте)
• Обозначение модели: 253 8x8 F - соответствует внутреннему каталогу OBO Bettermann

Совместимость и монтаж

Соединитель OBO BETTERMANN 253 8x8 F совместим с круглыми проводниками из меди или алюминия диаметром 8–10 мм2. Установка выполняется с использованием четырёх винтов M8, которые затягиваются равномерно до плотного контакта с поверхностью провода. Гайки должны быть закручены до упора, чтобы исключить люфт. Нельзя использовать этот соединитель для плоских или многожильных проводников - он рассчитан только на одножильные круглые жилы. Каждый винт должен быть установлен в своём отверстии, иначе снижается надёжность соединения.

Безопасность и стандарты

Соединитель OBO BETTERMANN 253 8x8 F соответствует стандарту VDE 0185-305-3 (эквивалент IEC/EN 62305-3), что подтверждает его соответствие требованиям к системам молниезащиты. Горячее цинкование обеспечивает долговечную защиту от электрохимической коррозии, необходимую для наружного применения.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и качественному креплению
• Устойчивость к атмосферным воздействиям - покрытие горячим цинком предотвращает ржавчину
• Простой и проверенный способ монтажа - все крепёжные элементы входят в комплект
• Подтверждённая сертификация по нормам молниезащиты - можно применять в ответственных объектах

Ограничения применения

• Не подходит для проводников меньше 8 мм2 или больше 10 мм2 - возможен ненадёжный контакт
• Не предназначена для соединения плоских ленточных проводников - требуются другие типы соединителей
• Не рекомендуется использовать в условиях постоянного погружения в воду - хотя цинк защищает от влаги, не является герметичным соединением
• Запрещено применять в качестве опоры для нагрузки - соединитель работает только как токопроводящий элемент

Примеры использования

• Пересечение горизонтального молниеприёмника с вертикальным стержневым молниеотводом на крыше
• Соединение двух параллельных проводников в сетке молниезащиты на плоской кровле
• Узлы соединения в системах защиты высоких сооружений: трубы, башни, антенны

Практические советы

• Перед монтажом зачистите поверхность проводников от оксидов - это повысит проводимость
• Используйте только винты и гайки, входящие в комплект - замена может нарушить класс защиты
• Проверьте момент затяжки: слишком слабо - плохой контакт, слишком сильно - риск повреждения металла
• При установке на стальных конструкциях убедитесь, что соединитель не создаёт гальванической пары с основанием - в большинстве случаев цинк совместим со сталью
• Артикул 253 8x8 и 5312604 - это один и тот же продукт, различаются только форматы номеров в каталогах
