Регулируемый горизонтальный соединитель внутренний | SP1NL Система -КМ КМ-Профиль LO7307

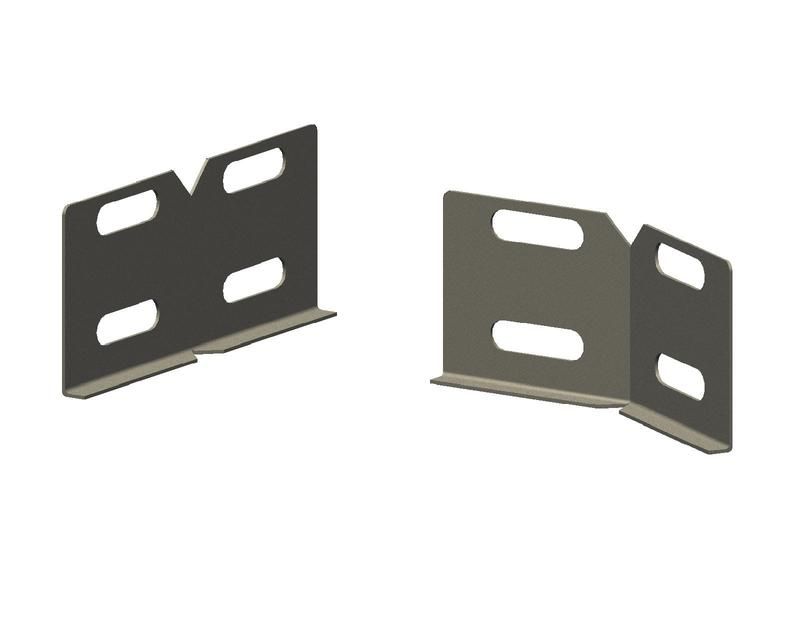

Регулируемый горизонтальный соединитель внутренний КМ-Профиль - это надёжный элемент для изменения направления кабельных лотков в горизонтальной плоскости. Изделие изготовлено из оцинкованной стали, совместимо с лотками шириной 50–600 мм и предназначено для внутреннего монтажа в помещениях с умеренным климатом. Артикулы sp1nl и lo7307 соответствуют одной модели из серии КМ-Профиль.

Назначение и область применения

Регулируемый горизонтальный соединитель внутренний КМ-Профиль используется для соединения двух секций кабельного лотка под углом в горизонтальной плоскости. Он позволяет менять направление трассы без разрезания или сварки, сохраняя целостность проводки. Подходит для прокладки кабелей в промышленных цехах, офисах, торговых центрах, жилых комплексах и других зданиях с внутренней системой кабельных путей.

Технические характеристики

• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 0,8 мм
• Поддерживаемая ширина лотка: 50–600 мм
• Тип соединения: поворотный, регулируемый
• Тип изделия: внутренний угловой соединитель
• Покрытие: оцинкованное, равномерное
• Цвет: серый
• Огнестойкость: да
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускается использование в закрытых помещениях с контролируемой влажностью и температурой

Совместимость и монтаж

Регулируемый горизонтальный соединитель внутренний КМ-Профиль предназначен исключительно для соединения одноимённых лотков той же серии и ширины. Монтаж выполняется без инструментов: достаточно зафиксировать соединитель в пазах лотков до щелчка. Для обеспечения герметичности и прочности рекомендуется использовать болты и гайки, входящие в комплект лотков. Не требуется предварительная сборка - изделие готово к установке сразу после распаковки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Оцинкованное покрытие снижает риск коррозии в условиях нормальной влажности. Применение в условиях повышенной химической активности, сырости или открытого воздуха не рекомендуется.

Преимущества

• Не требует сварки или резки - экономит время при монтаже
• Готов к применению сразу после доставки - никаких дополнительных деталей не нужно
• Высокая механическая прочность благодаря толщине 0,8 мм и качественному цинкованию
• Сохраняет целостность кабельной трассы при изменении направления
• Совместим с широким диапазоном лотков - от 50 до 600 мм

Ограничения применения

• Не предназначен для наружной установки - не выдерживает воздействие осадков, прямого солнца и перепадов температур
• Не рекомендуется для использования в агрессивных средах: высокая влажность, пар, кислоты, щёлочи, масла
• Не работает как переходник между лотками разных производителей или типоразмеров
• Не рассчитан на вертикальные повороты - только горизонтальные

Примеры использования

• Смена направления трассы вокруг колонны в административном здании
• Обход оборудования на производственной линии без демонтажа лотка
• Переход между двумя участками кабельного канала в серверной комнате
• Формирование ответвлений в распределительных щитовых

Практические советы

• Перед монтажом проверьте точную ширину лотка - соединитель работает только при совпадении размеров в диапазоне 50–600 мм
• Для долговечности используйте только оригинальные крепёжные элементы от КМ-Профиля
• Не применяйте силовые удары при фиксации - это может деформировать оцинкованное покрытие
• Если трасса проходит через зону с частыми вибрациями, дополнительно затяните крепёж и проверьте плотность контакта каждые 6 месяцев
• Артикулы sp1nl и lo7307 - это один и тот же продукт; различия связаны лишь с партиями поставки
