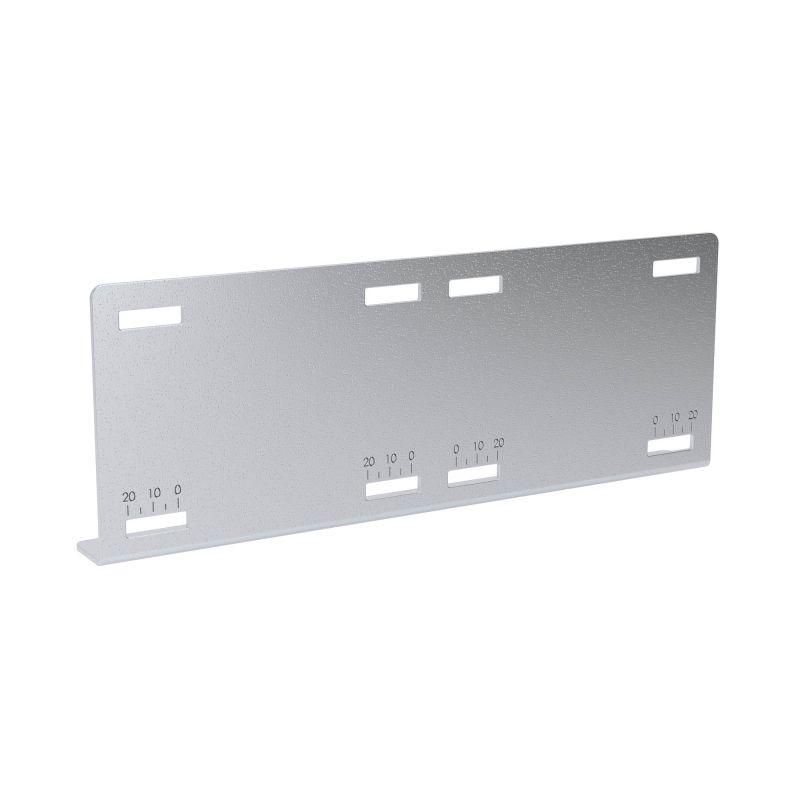

Соединитель термокомпенсационный для лотка U5 H150 в комплекте с метизами цинк-ламель (аналог гор. оцинк.) DKC UEH150KHDZL ДКС

Термокомпенсационный соединитель для лотка U5, H150, в комплекте с метизами, цинк-ламельный (аналог горячеоцинкованного) обеспечивает надёжное соединение металлических лотков при температурных расширениях. Бренд DKC (ДКС) предлагает этот элемент из серии U5 Combitech для систем кабельной трассировки в условиях переменных нагрузок. Артикул ueh150khdzl предназначен для монтажа на лотках высотой 150 мм.

Назначение и область применения

Термокомпенсационный соединитель для лотка U5, H150 используется для соединения двух участков кабельного лотка с возможностью свободного перемещения при изменении температуры. Это предотвращает деформацию, напряжение и повреждение конструкции. Подходит для установки в промышленных помещениях, на производствах, в энергообъектах и других местах с колебаниями температуры - например, рядом с печами, трубопроводами или на открытых площадках.

Технические характеристики

• Тип изделия: продольный соединитель - обеспечивает связь между лотками вдоль их оси
• Высота лотка: 150 мм - совместим только с лотками серии U5 этой высоты
• Материал: сталь толщиной 2 мм - прочная основа, устойчивая к механическим воздействиям
• Покрытие: цинк-ламельное - аналог горячеоцинкованного, защищает от коррозии без потери гибкости
• Цвет: светло-серый - соответствует цветовой гамме лотков серии U5
• В комплекте: метизы (болты, гайки, шайбы) - всё необходимое для сборки без доп purchases

Совместимость и монтаж

Соединитель совместим исключительно с лотками серии U5 Combitech высотой 150 мм. Установка выполняется путём фиксации к боковым стенкам лотка с помощью входящих в комплект метизов. Не требует сварки или специальных инструментов - достаточно обычного ключа. Гибкая конструкция позволяет лотку немного смещаться при нагреве/охлаждении, сохраняя герметичность и целостность системы.

Безопасность и стандарты

Произведён в соответствии с требованиями к качеству металлоконструкций для кабельных систем. Цинк-ламельное покрытие соответствует нормам защиты от коррозии для внутренних и условно внешних сред. Соответствие стандартам IEC 61537 и GOST R 50571.5.52 не указано производителем - проверьте соответствие проектным документам перед применением в ответственных объектах.

Преимущества

• Готовый комплект с метизами - экономит время на подготовку к монтажу
• Цинк-ламельное покрытие - долговечнее обычного холодногальванised слоя, не хрупко и не скалывается при изгибе
• Учёт термического расширения - снижает риск деформаций лотка при перепадах температур
• Легкий вес и простая форма - удобно транспортировать и хранить

Ограничения применения

• Не применяется для поперечных соединений - только продольное направление
• Подходит только для лотков высотой 150 мм; несовместим с другими размерами U5 (например, H80, H200)
• Не рекомендован для постоянного контакта с агрессивными химическими веществами - даже цинк-ламельное покрытие имеет ограниченную устойчивость к кислотам и щелочам
• Не заменяет жесткую сварную конструкцию там, где требуется абсолютная неподвижность

Примеры использования

• Соединение секций лотка вдоль технологической линии на заводе с высокой тепловой нагрузкой
• Прокладка кабеля через зону с сезонными перепадами температур - например, в цеху с зимним прогревом
• Обустройство кабельных трасс в подземных переходах, где возможна конденсация и перепады температур
• Замена старых жёстких соединителей на гибкие в модернизируемых системах

Практические советы

• Перед монтажом проверьте, что лотки выровнены по уровню - термокомпенсатор работает лучше при минимальном угле перекоса
• Не затягивайте болты слишком сильно - это ограничит подвижность и лишит соединитель функции компенсации
• Если система будет работать во влажной среде, дополнительно смажьте контактные поверхности антикоррозийной смазкой
• Артикул ueh150khdzl всегда заказывайте в паре с лотком U5 H150 - другие модели не подходят
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать белые пятна на цинке (не влияет на работу, но портит вид)
