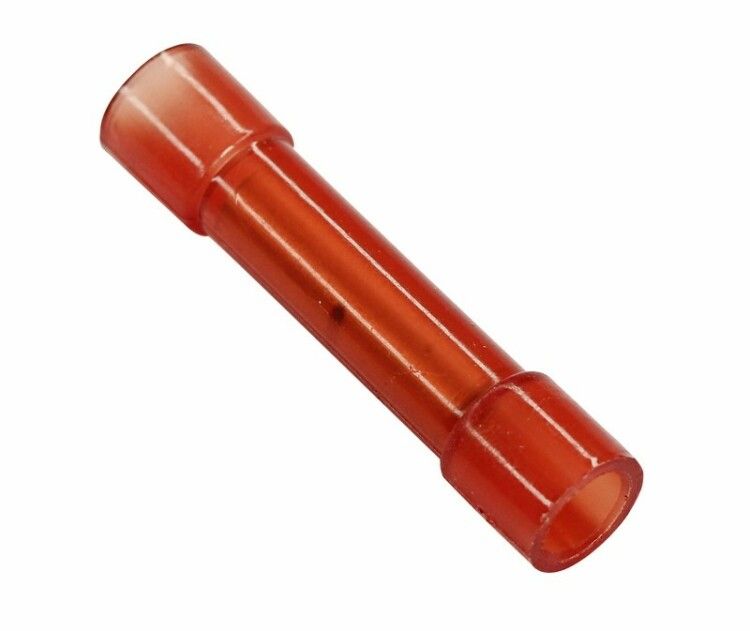

Соединительная гильза изолированная L-27.3 мм нейлон 0.5-1.5 мм² (ГСИ(н) 1.5/ГСИ-н 0,5-1,5) красная | 08-0717 REXANT MEET

Соединительная гильза изолированная L-27.3 мм нейлон 0.5-1.5 мм2 (ГСИ(н) 1.5 / ГСИ-н 0,5-1,5) красная от REXANT - это готовое решение для надёжного и безопасного стыкового соединения одножильных и многожильных медных проводов сечением 0,5–1,5 мм2. Продукт сочетает в себе латунный контакты с лужёным покрытием и прочную нейлоновую изоляцию, обеспечивая долговечность даже в условиях вибраций и перепадов температур.

Назначение и область применения

Соединительная гильза изолированная L-27.3 мм нейлон 0.5-1.5 мм2 (ГСИ(н) 1.5 / ГСИ-н 0,5-1,5) красная применяется для создания постоянных электрических соединений между двумя проводниками. Подходит там, где требуется исключить доступ к оголённым частям провода - особенно в движущихся системах, где возможны вибрации, трение или удары. Часто встречается в автопроме, железнодорожном транспорте, авиационной и судовой электронике, а также в оборудовании с повышенными требованиями к надёжности: климатических установках, радиоэлектронике, силовых щитах.

Технические характеристики

• Тип соединения: стыковой (два провода вставляются с противоположных концов)
• Номинальное сечение проводника: 0,5 – 1,5 мм2
• Номинальный ток: до 19 А
• Рабочее напряжение: до 600 В
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: нейлон (полупрозрачный)
• Длина гильзы: 15 мм
• Общая длина изделия: 27,3 мм
• Температурный диапазон: от -40 C до +105 C
• Цвет изоляции: красный
• Количество выводов: два (без ответвлений)
• Способ монтажа: обжим пресс-клещами через изоляционный корпус

Совместимость и монтаж

Соединительная гильза изолированная L-27.3 мм нейлон 0.5-1.5 мм2 (ГСИ(н) 1.5 / ГСИ-н 0,5-1,5) красная совместима только с медными проводами указанного сечения. Для правильного монтажа необходимо:

• Зачистить изоляцию с обоих проводов на длину около 8–10 мм;
• Вставить каждый провод в свою половину гильзы до упора - видно через полупрозрачный корпус;
• Произвести обжим пресс-клещами (например, HT-301 H, HT-301 N, HT-301 W) именно по зоне изоляции, не задевая металл - так сохраняется герметичность и предотвращается повреждение внутреннего контакта;
• Не использовать плоскогубцы или другие инструменты - они дают неравномерный обжим и риск плохого контакта.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для электрооборудования. Нейлоновая изоляция препятствует случайному прикосновению к токоведущим элементам, снижает вероятность КЗ и защищает пользователя от поражения током. Лужёное покрытие латунной гильзы увеличивает срок службы в агрессивной среде и улучшает паяемость при необходимости доработки. Уровень защиты IP67 не заявлен - изделие не рассчитано на длительное погружение в воду или активное мытьё.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой латунной трубке - не распадается при вибрациях.
• Полупрозрачная изоляция позволяет визуально проверить глубину входа провода перед обжимом.
• Лужёный контакт снижает окисление и улучшает проводимость в течение всего срока службы.
• Красный цвет легко отличаем - удобен для маркировки цепей.
• Экономит время монтажа: вместо изоляции термотрубкой - сразу готовое изолированное соединение.

Ограничения применения

• Не для алюминиевых или комбинированных проводов - только медь.
• Не предназначен для открытого монтажа в условиях постоянного попадания воды, масла или химически активных веществ - изоляция нейлоновая, но не гермитична.
• Не рекомендовано использование в цепях переменного тока выше 600 В или токе более 19 А - есть риск перегрева.
• Не подлежит ремонту; после обжима нельзя вынуть провод без разрушения гильзы.

Примеры использования

• Соединение проводов питания в бортовой сети автомобиля или автобуса.
• Сборка клеммных групп внутри шкафа управления теплицы.
• Монтаж сигнальных линий в системах контроля состояния оборудования на железной дороге.
• Переборка проводки в летательных аппаратах, где важно минимизировать массу и повысить отказоустойчивость.

Практические советы

• Выбирайте пресс-клещи с матрицей, подходящей под тип GSI-N - используйте метки на клещах (H/N/W) для точного давления.
• Проверьте соответствие сечения провода: слишком тонкий - плохо фиксируется, слишком толстый - невозможно вставить.
• При работе в холоде (-20…-40 C) нагрейте гильзу до комнатной температуры - нейлон становится хрупким.
• Храните в сухом месте - хотя нейлон устойчив к влаге, лужёный контакт может начать окисляться при длительном контакте с конденсатом.
• Артикулы 08-0717 и etm08-0717 - один и тот же продукт от REXANT. Разница лишь в формате номера поставщика.
