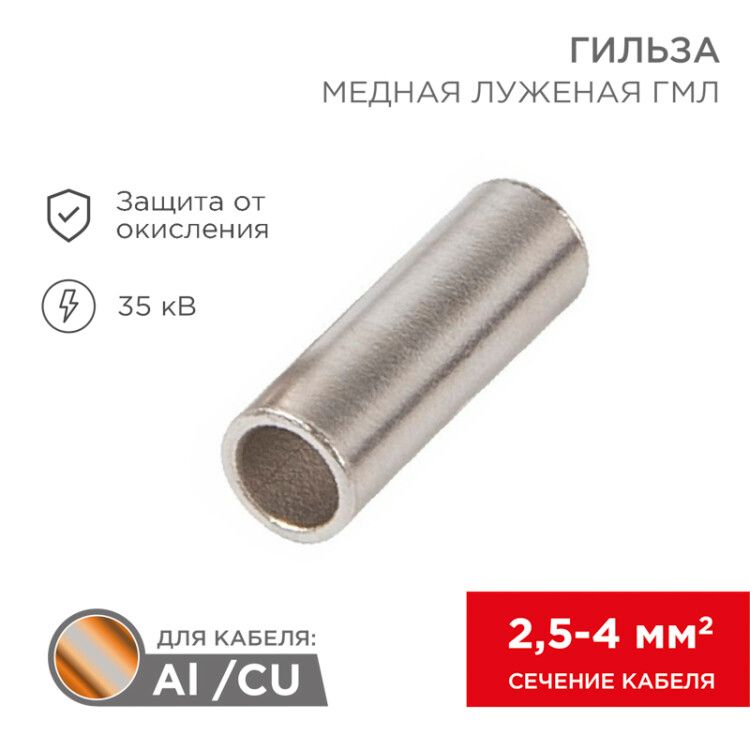

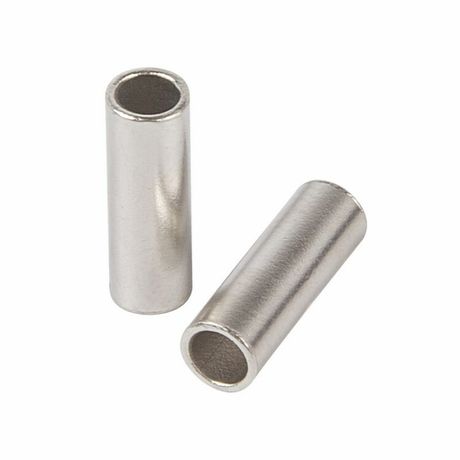

Соединительная гильза L-15 мм 2.5-4 мм² (ГМЛ (DIN) 4) | 08-0728 REXANT MEET

Соединительная гильза Rexant BN3.5 (арт. etm08-0728) - это надёжный компонент для стыковочного соединения медных проводов сечением 2,5–4 мм2. Применяется там, где требуется прочное, долговечное и технологичное соединение: в подвижном электрооборудовании, системах управления, автомобильной и железнодорожной автоматике.

Назначение и область применения

Гильза соединительная Rexant BN3.5 используется исключительно для создания стыковых соединений между двумя одиночными проводниками - круглыми, сплошными или плоскими. Подходит для меди сечением 2,5–4 мм2. Наиболее эффективна в условиях повышенной вибрации, частых перемещений или требовательных к надёжности средах: в автомобилях, вагонах, авиационных и морских установках, а также в климатических и радиоэлектронных устройствах.

Технические характеристики

• Номинальное сечение провода: 2,5–4 мм2
• Номинальный ток: 27 А
• Рабочее напряжение: до 35 кВ
• Материал контакта: Латунь
• Покрытие: Электролитическое лужение - снижает окисление и повышает проводимость
• Форма: Длинная гильза с центральной вытяжкой для равномерного заводки проводов
• Длина: 15 мм
• Тип монтажа: Обжимной - требует специальных клещей
• Исполнение: DIN - соответствие европейским стандартам сборки
• Число ответвлений: 0 - только прямое соединение двух проводов

Совместимость и монтаж

Гильза совместима только с медными проводниками указанного сечения. Для работы необходимы обжимные клещи с матрицами, подходящими под тип гильзы: рекомендованы модели HT-301 H, HT-301 N, HT-301 W. Перед обжимом необходимо зачистить изоляцию проводов на длину, достаточную для полного входа внутрь гильзы - около 9–10 мм с каждой стороны. Центральная вытяжка служит ориентиром: она должна находиться точно посередине между концами проводов. После обжима проверьте герметичность соединения - металл должен плотно обхватывать жилы без зазоров.

Безопасность и стандарты

Гильза выполнена в соответствии с требованиями DIN и рассчитана на работу при напряжении до 35 кВ. Однако её использование допустимо лишь в сетях с рабочим напряжением ниже этого значения. Наличие лужёного покрытия предотвращает образование оксидов, что важно для безопасности длительной эксплуатации. Соответствует нормам для электромонтажа в движущихся объектах.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой латуни - не распадается при нагрузках
• Лужённая поверхность увеличивает срок службы соединения в условиях влаги и температурных перепадов
• Центральный ограничитель гарантирует точную центровку проводов - минимизирует риск плохого контакта
• Компактная форма (15 мм) позволяет использовать в ограниченных пространствах
• Поддерживает стандартизированный обжим - совместима с профессиональным оборудованием

Ограничения применения

• Не применяется для алюминиевых или комбинированных проводов - возможен химический контакт и разрушение
• Не предназначен для многожильных проводов с большим количеством тонких жил - они плохо фиксируются в такой гильзе
• Запрещено использовать без обжима - просто вставленные провода не обеспечивают надёжности
• Не следует применять в открытых внешних условиях без защиты - хотя есть лужение, но IP-защиты нет
• Не заменяет терморегулируемые или изолирующие элементы - само по себе не является изолятором

Примеры использования

• Соединение силовых кабелей внутри бортовой сети автопоездов
• Переброска сигналов между модулями системы управления вагона метро
• Подключение датчиков температуры в холодильных камерах
• Электропроводка в авиационных контроллеров
• Монтаж шины питания в корпусах серверов или преобразователей частоты

Практические советы

• Выбирайте обжимные клещи именно с матрицами для длинных гильз типа DIN - обычные “бабочки” не обеспечат нужного давления
• Проверяйте глубину захода провода - он должен полностью войти в гильзу, но не выходить за край
• После обжима слегка потяните каждый провод - если двигаются, значит, соединение сделано некачественно
• Не используйте эту гильзу для временных соединений - она проектировалась для постоянной установки
• Если вам нужны изолированные соединения - выбирайте аналоги с термоусадкой; эта модель требует дополнительной изоляции (например, термотрубки или изоленты)
