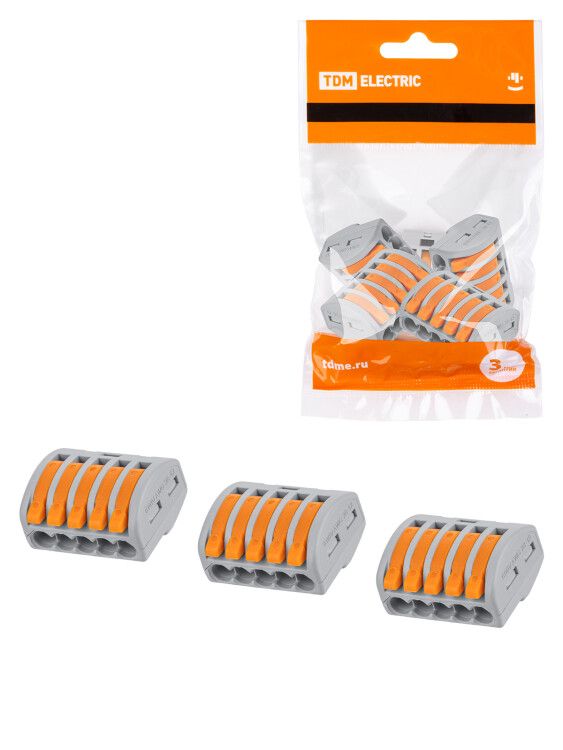

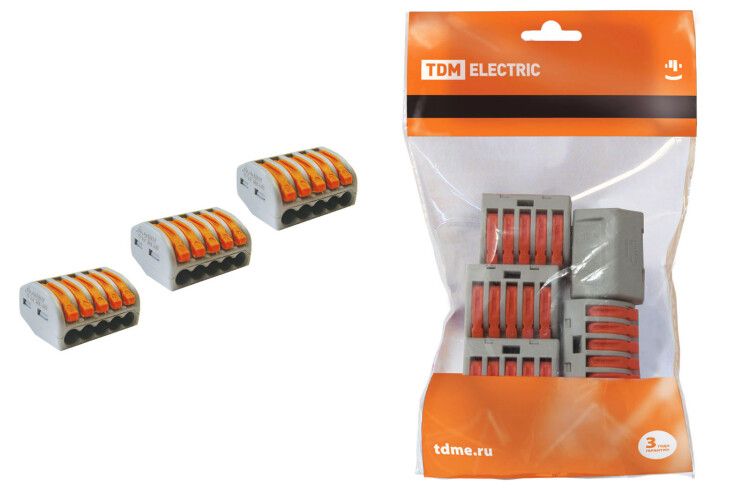

Соединительная клемма СК-415 (2,5мм2) (5 шт/упак) | SQ0527-0013 TDM

Соединительная клемма СК-415 (2,5 мм2) от TDM ELECTRIC - компактный и надёжный элемент для быстрого соединения до пяти проводников в распределительных коробках и других точках ответвления. Артикул sq0527-0013 рассчитан на работу с медными одножильными и многожильными проводами, обеспечивает безопасное и удобное подключение без инструментов.

Назначение и область применения

Соединительная клемма СК-415 предназначена для создания постоянных электрических соединений между проводами в слаботочных и силовых цепях переменного тока. Подходит для установки в распределительных коробках, при подключении светильников, выключателей, розеток, терморегуляторов и другого оборудования с низким энергопотреблением. Часто используется в жилых и коммерческих объектах при ремонте или модернизации электропроводки.

Технические характеристики

• Номинальное сечение провода: 0,1–2,5 мм2 (для одножильных и гибких проводников без наконечников)
• Номинальное сечение с кабельным наконечником: до 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 80 В
• Диаметр кабеля: 0,1–2,5 мм
• Количество зажимов: 5
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: светло-серый
• Рычаг управления: есть, утопленный
• Тестовое отверстие: да - позволяет замерить напряжение без вскрытия клеммы

Совместимость и монтаж

Соединительная клемма СК-415 совместима с любыми медными проводами: одножильными, многожильными и гибкими. Для многожильных проводов рекомендуется использовать кабельные наконечники - тогда допустимо сечение до 4 мм2. Установка происходит без инструментов: достаточно зачистить провод на 8–10 мм, вставить его в нужный канал и опустить рычажок. Для демонтажа - поднять рычажок и вытащить провод. Каждый контакт работает автономно, что позволяет подключать провода последовательно или параллельно. Размеры позволяют легко размещать несколько таких клемм в одной распределительной коробке.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ПВХ - материал не поддерживает горение и снижает риск возгорания при перегреве. Конструкция соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Однако максимальное рабочее напряжение - 80 В, поэтому клемму нельзя применять в сетях 220/380 В. Производитель указывает возможность работы при частоте 50 Гц - использование в других системах (например, постоянный ток выше 80 В) не рекомендовано.

Преимущества

• Утопленный рычажок предотвращает случайное отключение даже при плотной укладке проводов
• Не требуются инструменты - монтаж и демонтаж выполняются руками
• Тестовое отверстие позволяет проверять наличие напряжения без разбора соединения
• Пять отдельных контактов обеспечивают организованную и компактную сборку нескольких ответвлений
• Стандартный цвет - светло-серый - хорошо сочетается с другими элементами электрооборудования

Ограничения применения

• Нельзя использовать в сетях выше 80 В - даже если система питается от 220 В, эта клемма не предназначена для такого напряжения
• Не подходит для алюминиевых проводов - только для меди
• Не предназначен для внешней установки или помещений с высокой влажностью - отсутствует защита IP
• Не рекомендуется для мощных нагрузок свыше 32 А - возможен перегрев контактов

Примеры использования

• Подключение трёх светильников к одному выключателю в распределительной коробке
• Ответвление питания для розетки от основной линии освещения
• Присоединение термостата к нагревательному элементу в системе тёплого пола
• Замена старого скрутки на современный и безопасный контакт в квартире

Практические советы

• Перед вставкой провода обязательно зачищайте изоляцию на 8–10 мм - меньше не обеспечит хорошего контакта, больше может вызвать замыкание между соседними контактами
• Если используете многожильный провод без наконечника - осторожно убедитесь, что все жилы вошли в зажим равномерно; при необходимости слегка скрутите их перед введением
• Проверьте, чтобы рычажок полностью опустился - он должен щёлкнуть и занять фиксированное положение
• Для диагностики используйте тестовое отверстие: вставьте щуп мультиметра прямо через него - никаких разборов не потребуется
• Не перегружайте одну клемму более чем пятью проводами - каждый контакт имеет ограниченную площадь соприкосновения
• Артикул sq0527-0013 продается упаковками по 5 штук - этого хватает на типичный монтаж одного помещения
