Соединительная пластина П-образная для лотка 100х100 мм "ПЛЮС" | SPplus100-100 КМ - профиль КМ-Профиль PL4712

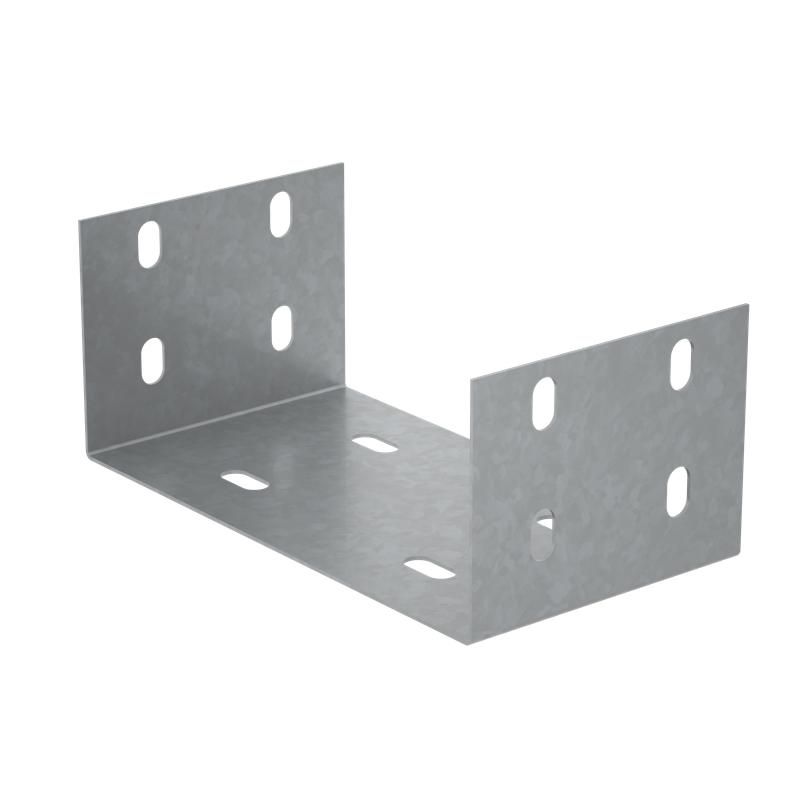

Соединительная пластина П-образная для лотка 100х100 мм серия ПЛЮС КМ от бренда КМ-Профиль (арт. pl4712) предназначена для надёжного механического соединения секций кабельных лотков в прямых участках трассы. Изделие обеспечивает жёсткий стык с сохранением целостности проводниковой системы, особенно важно при использовании в системах с высокой нагрузкой.

Назначение и область применения

Соединительная пластина П-образная для лотка 100х100 мм серия ПЛЮС КМ применяется исключительно для соединения двух прямых секций кабельных лотков одинакового типа и ширины - 100 мм. Она формирует прочную, неподвижную связь в зонах, где лотки заканчиваются плоско - например, при прямом продолжении трассы или при переходе между смежными участками. Подходит для внутренней прокладки кабелей в помещениях: офисах, цехах, распределительных пунктах, телекоммуникационных комнатах. Не предназначен для открытой установки на улице или в условиях повышенной влажности.

Технические характеристики

• Высота лотка: 100 мм - совпадает с типичным размером лотков серии ПЛЮС КМ;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерный, плотный слой цинка, устойчивый к коррозии в сухих и слабоагрессивных средах;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать стык без сварки, используя болты M6 или аналогичные крепёжные элементы (не входят в комплект);
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности для электроустановок;
• Цвет: серый - единообразный внешний вид с другими элементами системы КМ-Профиль.

Совместимость и монтаж

Пластина совместима только с кабельными лотками серии ПЛЮС КМ шириной 100 мм. Для сборки требуется два болта М6 (или эквивалент) - они должны быть установлены через отверстия в пластине и в торцах лотков. Убедитесь, что кромки лотков ровные и не деформированы - иначе соединение будет негерметичным. Напряжение и ток не влияют на работу пластины - она является исключительно механическим элементом. После монтажа проверьте, чтобы пластина плотно прилегала ко всем четырём сторонам стыка, без перекосов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения UZ (умеренный климат, сухие условия). Применение в областях с температурой выше +40 C или влажностью более 80 % снижает срок службы оцинковки. Огнестойкость подтверждает соответствие нормам для кабельных систем в зданиях. Соответствует требованиям к металлическим деталям в электротехнических устройствах согласно ГОСТ Р 50571.

Преимущества

• Усиленная конструкция за счёт П-образной формы - повышает жёсткость стыка и препятствует прогибу лотка;
• Горячее цинкование по Сендзимиру - долгий срок службы даже при частом обслуживании;
• Разборный винтовой контакт - удобство ремонта и модификации трассы без замены всего участка;
• Совместимость с всей серией ПЛЮС КМ - возможность масштабирования системы без изменения стандарта.

Ограничения применения

• Не использовать в агрессивных средах: химических цехах, влажных подвалах, на улице, вблизи морской воды;
• Запрещён монтаж в местах с постоянным воздействием влаги, паром или конденсатом - риск быстрого разрушения цинкового слоя;
• Не применять для угловых, T-образных или других нестандартных соединений - только для продольного стыка;
• Не рассчитана на восприятие значительных ударных или динамических нагрузок - только статические усилия от массы кабелей.

Примеры использования

• Соединение двух прямых лотков 100×100 мм в технологическом корпусе завода;
• Формирование сплошной трассы в серверной комнате от стойки до стойки;
• Обустройство кабельного канала в административном здании с последующим заполнением силовыми и слаботочными кабелями;
• Ремонт участка трассы - замена одного фрагмента лотка с сохранением целостности остальной системы.

Практические советы

• Перед монтажом протестируйте свободное прохождение кабелей через стык - пластина немного сужает внутреннее сечение;
• Используйте антивибрационные гайки или контргайки, если трасса расположена рядом с оборудованием с вибрацией;
• Проверяйте уровень выравнивания лотков перед затяжкой болтов - перекос вызывает давление на стенки и может привести к деформации;
• При необходимости удлинить трассу - можно использовать несколько таких пластин подряд, но не более чем три в одной линии без опоры;
• Артикул pl4712 всегда указывается в спецификациях проекта - он единственный в серии для лотков 100 мм.
