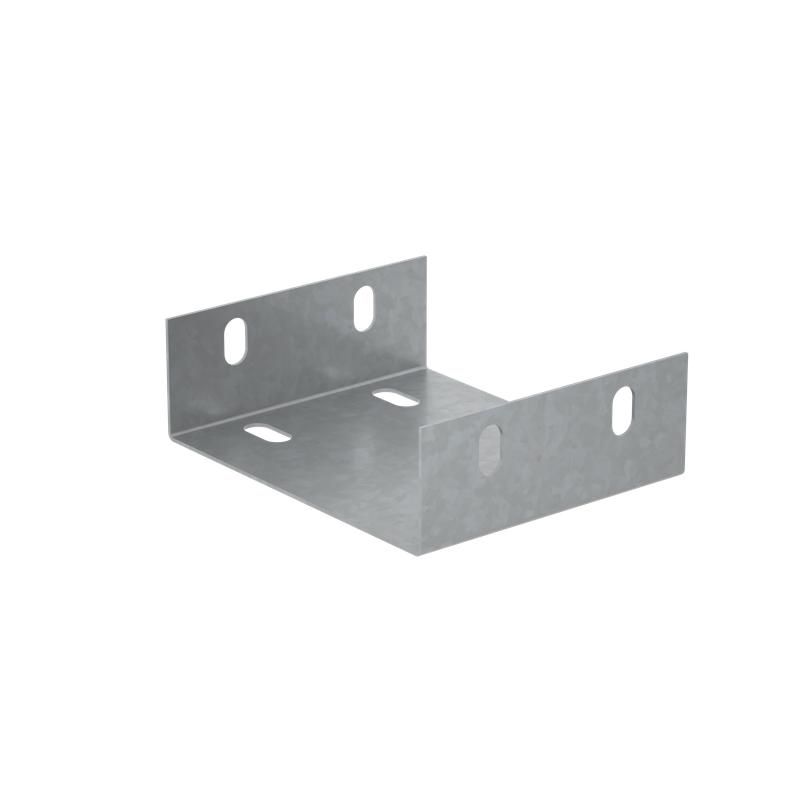

Соединительная пластина П-образная для лотка 50х200 мм КМ-профиль серия ПЛЮС - элемент для надёжного механического соединения секций кабельных лотков одинаковой ширины. Артикул pl4700 обеспечивает прочную фиксацию в системах кабельной трассы, где важны долговечность и соответствие нормам огнестойкости.

Назначение и область применения

Соединительная пластина П-образная для лотка 50х200 мм КМ-профиль серия ПЛЮС предназначена для соединения прямых участков кабельных лотков шириной 200 мм в местах их стыков. Применяется при сборке горизонтальных и вертикальных кабельных трасс внутри зданий. Подходит для офисов, производственных цехов, объектов ЖКХ и других помещений с умеренной влажностью. Не предназначен для открытых площадок, агрессивных сред или высоких уровней влаги.

Технические характеристики

• Габариты: 50×200 мм - соответствует стандартным размерам лотков серии КМ-профиль;
• Материал: сталь оцинкованная, толщиной 1 мм - обеспечивает жёсткость и устойчивость к деформациям;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - равномерное, плотное покрытие, повышающее коррозионную стойкость;
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки, с использованием болтов M6–M8;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Цвет: серый - совпадает с цветом основных компонентов системы КМ-профиль.

Совместимость и монтаж

Соединительная пластина П-образная для лотка 50х200 мм КМ-профиль серия ПЛЮС совместима исключительно с лотками того же профиля и ширины - 200 мм. Для установки требуется выровнять торцы двух лотков, совместить отверстия и закрепить пластину с помощью болтов (не входят в комплект). Монтаж выполняется с внутренней стороны лотка, чтобы не нарушать гладкость поверхности для прокладки кабеля. Рекомендуется использовать болты класса прочности 4.8 и выше.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ и Т, что допускает применение в помещениях с контролируемым микроклиматом. Огнестойкость подтверждает безопасность при возникновении перегрева или короткого замыкания. Соответствует нормам для кабельных систем в зонах с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая механическая прочность за счёт толщины металла 1 мм и П-образной формы;
• Удобство монтажа - не требует сварки, инструменты доступны каждому мастеру;
• Долгий срок службы благодаря качественному оцинкованию по методу Сендзимира;
• Совместимость с другими элементами системы КМ-профиль - легко расширять трассу;
• Экономия времени при сборке - одна деталь заменяет несколько крепёжных элементов.

Ограничения применения

• Не применяется для лотков другой ширины - даже 150 мм или 250 мм не подходят;
• Не рекомендуется для внешних установок, под открытым небом или в сырых помещениях (например, канализационные колодцы);
• Не предназначен для нагрузок, превышающих вес заполненного лотка - не является несущим элементом;
• Не работает в агрессивных химических средах - например, в химцехах с паром кислот или щелочей.

Примеры использования

• Соединение двух прямых лотков на потолке в офисном здании;
• Формирование прямого участка трассы в серверной комнате;
• Переход между двумя секциями лотка в производственном корпусе;
• Ремонт или удлинение существующей кабельной трассы без демонтажа всей системы.

Практические советы

• Перед монтажом проверьте, что торцы лотков точно совпадают - иначе пластина будет перекошена и плохо затянется;
• Используйте антивибрационные шайбы, если лоток установлен на вибрирующем оборудовании;
• Затягивайте болты равномерно - сначала слегка, затем до упора, чтобы не деформировать металл;
• Артикул pl4700 - единственный вариант для лотков 200 мм в этой серии; другие модели не взаимозаменяемы;
• Храните изделия в сухом месте - даже оцинкованная сталь может начать ржаветь при длительном контакте с влагой.
