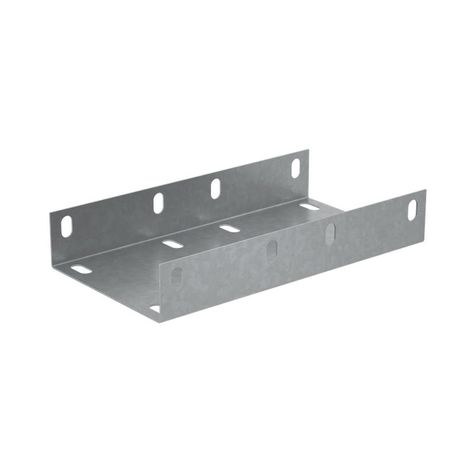

Соединительная пластина усиленная П-образная для лотка 50х100 мм "ПЛЮС" INOX304 | SPUplus50-100 КМ - профиль КМ-Профиль PL4808

Соединительная пластина П-образная усиленная для лотка 50х100 мм INOX304 КМ-профиль SPUplus50-100 предназначена для надёжного соединения секций кабельных лотков в местах прямых стыков. Выполненная из нержавеющей стали AISI304, эта деталь обеспечивает долговечность в агрессивных средах и подходит для промышленных объектов с повышенными требованиями к безопасности и коррозионной стойкости.

Назначение и область применения

Соединительная пластина П-образная усиленная для лотка 50х100 мм INOX304 КМ-профиль SPUplus50-100 применяется для соединения двух соседних секций кабельного лотка одинакового типа - когда требуется жёсткая и прочная связь без перепада уровней. Усиленная конструкция повышает несущую способность всей трассы, особенно при нагрузках на лоток с тяжёлыми кабелями или в условиях вибрации.

Подходит для установки в помещениях с высокими санитарными нормами: пищевые цеха, фармацевтические производства, больницы. Также эффективна в агрессивных средах - химические заводы, морские порты, прибрежные зоны, где есть риск воздействия солёной воды, паров кислот или щелочей.

Технические характеристики

• Материал: нержавеющая сталь AISI304 (INOX304) - устойчива к коррозии, нагреву до +800 C и химическим воздействиям
• Габариты: 50×100×50 мм - соответствует стандартному лотку 50×100 мм (высота борта × ширина лотка)
• Толщина металла: 1 мм - достаточна для усиления соединения без избыточной массы
• Тип соединения: винтовой разъём - позволяет собирать и разбирать конструкцию без сварки
• Исполнение: продольный соединитель - работает на стыке лотков вдоль их оси
• Огнестойкость: да - не поддерживает горение, сохраняет целостность при локальном нагреве
• Покрытие: необработанная поверхность - матовый серый цвет, без антикоррозийного лака или гальванизации

Совместимость и монтаж

SPUplus50-100 совместима исключительно с кабельными лотками серии КМ-профиль размером 50×100 мм. Соединение происходит через предварительно просверленные отверстия в стенках лотка - пластину закрепляют болтами M6 (не входят в комплект).

Установка выполняется в два этапа:

1. Выровнять торцы двух лотков - допустимый перепад не более 1 мм.
2. Закрепить пластину с внутренней стороны лотка, используя минимум четыре болта (по углам).

Рекомендуется использовать болты из нержавеющей стали того же класса (A2/A4), чтобы избежать электрохимической коррозии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам (класс исполнения УХЛ4). Обеспечивает пожарную безопасность за счёт негорючего материала и отсутствия органических компонентов. Сертификаты соответствия доступны на сайте производителя КМ-Профилю.

Преимущества

• Высокая механическая прочность - выдерживает значительные нагрузки на изгиб и сдвиг
• Стойкость к коррозии - срок службы превышает 20 лет даже в морском воздухе
• Отсутствие необходимости сварки - снижает время монтажа и исключает деформацию лотка
• Простота обслуживания - можно демонтировать и заменить без разрушения трассы
• Совместимость с другими элементами системы КМ-профиль - легко расширить трассу с помощью уголков, переходников и крышек

Ограничения применения

• Не предназначен для соединения лотков с разной высотой борта - например, 50 мм и 75 мм
• Не рекомендуется для горизонтального соединения в местах с частыми ударными нагрузками - лучше применять сварные или литые соединители
• Не подходит для герметизации стыков - при необходимости защиты от влаги требуются дополнительные уплотнители
• Не имеет встроенных клемм или заземляющих контактов - заземление необходимо выполнять отдельно

Примеры использования

• Фармацевтический цех: соединение лотков в зоне мойки оборудования - устойчивость к моющим средствам и пару
• Морской терминал: трасса кабелей вдоль причала - защита от солёного тумана и брызг
• Химический завод: прокладка силовых кабелей рядом с реакторами - стойкость к кислотным парам
• Пищеблок: кабельная трасса в холодильной камере - работа при низких температурах без хрупкости

Практические советы

• Перед монтажом проверьте точность габаритов лотка - отклонение +-1 мм может затруднить плотное прилегание пластины
• Используйте антивибрационные прокладки под головки болтов, если лоток установлен на вибрирующем оборудовании
• Не затягивайте болты слишком сильно - тонкая сталь (1 мм) может деформироваться
• При длительной эксплуатации в агрессивной среде периодически осматривайте стык - даже нержавейка может подвергаться точечной коррозии при наличии микротрещин
• SPUplus50-100 - часть системы КМ-профиль; для унификации выбирайте все аксессуары из этой же серии
