Соединительный фланец 80х150 HDZ | CLP1CF-080-150-M-HDZ IEK

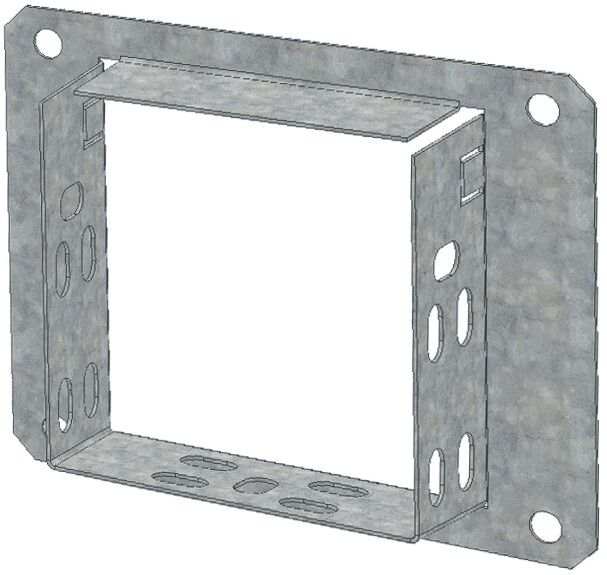

Фланец соединительный 80х150 горячеоцинкованный HDZ от IEK (ИЭК) - элемент крепления для сборки проволочных лотков, обеспечивающий герметичный и прочный переход трассы через стену, потолок или корпус оборудования. Артикул clp1cf-080-150-m-hdz соответствует серии CLP HDZ и предназначен для долговременной эксплуатации в промышленных условиях.

Назначение и область применения

Фланец соединительный 80х150 горячеоцинкованный HDZ используется для фиксации проволочного лотка к стене, потолку или металлическому корпусу. Он обеспечивает надёжную точку входа/выхода кабельной трассы, предотвращая её смещение и повреждение. Применяется в системах кабельного монтажа на заводах, в цехах, энергообъектах и других помещениях с высокой механической нагрузкой или влажностью.

Технические характеристики

• Размеры: 80×150 мм - внутренний проём для прохождения лотка, внешние габариты для крепления;
• Высота: 150 мм - позволяет компенсировать толщину стены или конструкции;
• Материал: сталь - обеспечивает жёсткую основу и устойчивость к деформациям;
• Защитное покрытие: горячее цинкование - слой цинка нанесён методом погружения в расплав, что даёт равномерное и плотное покрытие;
• Тип соединения: болтовое - крепится с помощью болтов и гаек к поверхности;
• Исполнение: стыковая пластина - плоская форма для плотного прилегания к поверхности;
• Цвет: серебристый - естественный цвет цинкового покрытия;
• Срок службы: до 20 лет - при соблюдении условий эксплуатации в соответствии с ГОСТ 14918-80;
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к фланцам для кабельных трасс.

Совместимость и монтаж

Фланец совместим с проволочными лотками стандарта CLP HDZ, имеющими ширину до 80 мм. Для установки требуется просверлить отверстия в стене или конструкции под болты M8–M10 (не входят в комплект). Крепление выполняется с двух сторон фланца - он одновременно фиксирует лоток внутри и закрывает отверстие снаружи. Установка возможна как вертикально, так и горизонтально. Перед монтажом проверьте, чтобы внутренний проём 80 мм точно соответствовал ширине лотка - перекос вызовет напряжение в кабелях.

Безопасность и стандарты

Фланец соединительный 80х150 горячеоцинкованный HDZ изготовлен в соответствии с ГОСТ 14918-80, который регламентирует параметры фланцев для кабельных лотков. Горячее цинкование защищает сталь от коррозии даже в агрессивных средах, снижая риск аварий из-за разрушения крепления. Серия CLP HDZ прошла испытания на механическую прочность и химическую стойкость.

Преимущества

• Увеличенная высота 150 мм - удобна для монтажа в толстых стенах или многослойных конструкциях;
• Горячее цинкование - значительно лучше защищает от ржавчины, чем холодное цинкование или краска;
• Простая установка - требует только стандартные болты и гайки, не нуждается в сварке;
• Долгий срок службы - до 20 лет без замены, даже в сырых помещениях;
• Совместимость с серией CLP HDZ - гарантирует точное совпадение размеров и формы с другими элементами системы.

Ограничения применения

• Не предназначается для использования в качестве опоры - не выдерживает вес лотка без дополнительных креплений;
• Подходит только для проволочных лотков шириной до 80 мм - несовместим с лотками большего размера;
• Не рекомендован для постоянного контакта с открытыми источниками воды (например, под дождём без защиты);
• Не является взрывозащищённым устройством - не применяется во взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Переход кабельной трассы из машинного зала в контрольную комнату через бетонную стену;
• Закрепление лотка на корпусе распределительного щита для вывода силовых кабелей;
• Монтаж в цехах пищевой промышленности - устойчив к частой мойке и повышенной влажности;
• Обустройство кабельных путей на объектах ЖКХ, где важна долговечность и минимальное обслуживание.

Практические советы

• При монтаже используйте болты класса прочности 8.8 и шайбы - это повысит надёжность крепления;
• Проверяйте посадочный диаметр лотка перед покупкой - 80 мм - это внутренняя ширина, а не внешняя;
• Если монтируете в бетон, используйте анкерные болты; в металл - саморезы с гайками;
• После монтажа проверьте, чтобы лоток не был перегнут или перекошен - это снижает срок службы кабелей;
• Артикул clp1cf-080-150-m-hdz можно заказывать в комплекте с другими элементами серии CLP HDZ - все детали совместимы по форме и размеру.
