Соединительный фланец CLP 100х150 для кабельных лотков IEK (ИЭК) CLP1CF-100-150

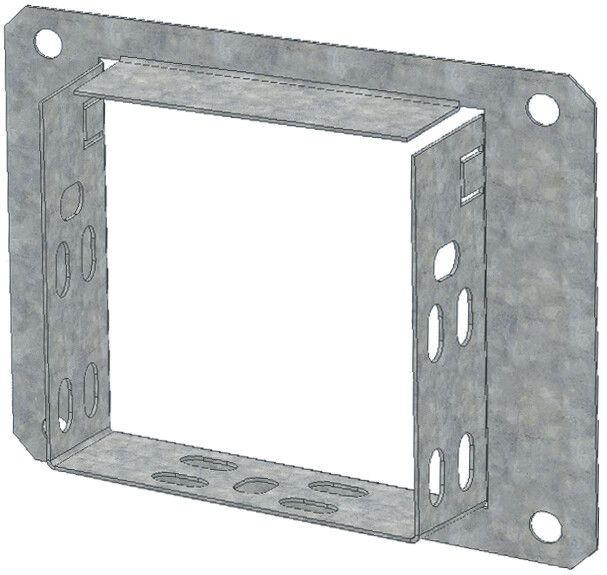

Соединительный фланец IEK CLP1CF-100-150 предназначен для надёжного соединения проволочного лотка с конструкцией стены, потолка или оборудования. Выполнен из оцинкованной стали по технологии Сендзимира, обеспечивает долгий срок службы и устойчивость к коррозии.

Назначение и область применения

Соединительный фланец IEK CLP1CF-100-150 используется для перехода кабельной трассы из проволочного лотка в вертикальную или горизонтальную поверхность - например, при выводе кабелей через стену, перекрытие или корпус оборудования. Применяется в системах кабельного монтажа на объектах промышленного, коммерческого и жилого назначения. Подходит для лотков, соответствующих ГОСТ 14918-80.

Технические характеристики

• Размеры: 100×150 мм (ширина × высота)
• Толщина материала: 1 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Закрытый защитный слой цинка: 10–20 мкм
• Тип соединения: винтовой разъём
• Исполнение: стыковая пластина
• Диапазон рабочих температур: от –60 C до +60 C
• Срок службы: 20 лет
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Фланец совместим с проволочными лотками, имеющими стандартные габариты и крепёжные отверстия по ГОСТ 14918-80. Монтаж осуществляется с помощью болтов и гаек - фланец крепится к краю лотка и к опорной поверхности (стена, потолок, шкаф). Убедитесь, что толщина монтируемой поверхности позволяет плотно затянуть крепёж. Для герметичности в местах прохода рекомендуется использовать уплотнители, если требуется защита от пыли или влаги.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80 - стандартом для металлических кабельных изделий. Горячее цинкование по методу Сендзимира гарантирует антикоррозийную защиту даже при механическом повреждении покрытия. Температурный диапазон –60…+60 C позволяет применять фланец в условиях сурового климата, включая холодильные камеры и открытые площадки.

Преимущества

• Усиленная коррозионная стойкость благодаря двухслойному цинковому покрытию
• Высокая прочность стальной основы - выдерживает нагрузки при монтаже и эксплуатации
• Простота установки: стандартные винтовые соединения, не требуют специального инструмента
• Долговечность: срок службы 20 лет при соблюдении условий эксплуатации
• Совместимость с широким спектром лотков IEK и аналогичных серий других производителей

Ограничения применения

• Не предназначено для использования в средах с постоянным воздействием агрессивных химикатов (кислоты, щёлочи, растворители)
• Не является герметичным элементом - при необходимости защиты от воды или пыли следует дополнительно использовать уплотнительные кольца или сальники
• Не применяется для кабельных каналов из неметаллических материалов (например, пластиковых лотков)
• Толщина материала 1 мм делает фланец чувствительным к сильным ударным нагрузкам - не рекомендуется для зон с частыми вибрациями без дополнительной фиксации

Примеры использования

• Подключение проволочного лотка к распределительному щиту через бетонную стену
• Вывод кабелей из лотка на технологический этаж завода
• Переход между горизонтальным и вертикальным участком кабельной трассы в офисном здании
• Монтаж в холодильных комплексах, где необходима устойчивость к низким температурам

Практические советы

• При монтаже проверьте соответствие внутреннего размера фланца (100×150 мм) внешним габаритам вашего лотка - допуск должен быть минимальным для плотного контакта
• Используйте болты M6–M8 с гроверами и шайбами для предотвращения самопроизвольного ослабления креплений
• Если фланец монтируется в сыром помещении, после установки обработайте места крепления противокоррозийной смазкой
• Соединительный фланец IEK CLP1CF-100-150 можно использовать как базовый элемент для сборки многоуровневых кабельных маршрутов - он легко сочетается с другими комплектующими серии CLP
