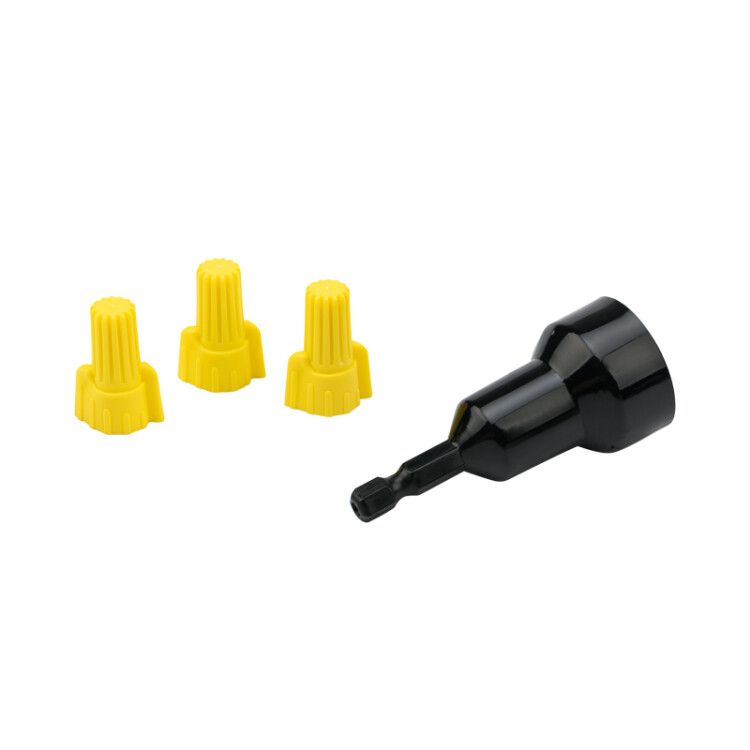

Соединительный изолирующий зажим с лепестками СИЗ-11 ø 9,8 мм (1-8,5 мм²), желтый (10 шт./уп.) | 08-0750-10 REXANT MEET

Соединительный изолирующий зажим СИЗ-11 9,8 мм от REXANT - это компактное устройство для безопасного соединения и изоляции скрученных медных проводов с суммарным сечением до 8,5 мм2. Желтый корпус и прочная пружина делают этот зажим удобным для быстрого монтажа в распределительных коробках, щитах и других точках ответвления. Артикулы etm08-0750-10 и 08-0750-10 соответствуют одной модели - 10 штук в упаковке.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-11 используется для создания надежного электрического контакта между несколькими медными проводами после их скручивания. Он одновременно выполняет две функции: механическую фиксацию и электроизоляцию. Подходит для внутренней электропроводки в жилых, офисных и промышленных помещениях. Часто применяется при подключении светильников, розеток, выключателей, а также в распределительных коробках.

Технические характеристики

• Поперечное сечение провода: 1–8,5 мм2 - допустимо соединять провода с суммарной площадью сечения в этом диапазоне;
• Диаметр зажима: 9,8 мм - определяет внешний размер, влияет на совместимость с коробками и кабельными каналами;
• Номинальное напряжение: 600 В - рассчитан на работу в сетях до 600 В переменного тока;
• Количество полюсов: 4 - позволяет соединить до четырех проводов одновременно;
• Материал контактной части: оцинкованная сталь - устойчив к коррозии, сохраняет упругость;
• Материал корпуса: нейлон 6.6 - высокая термостойкость, не содержит галогенов, не поддерживает горение;
• Рабочий температурный диапазон: от –10 C до +105 C - подходит для большинства условий внутри помещений;
• Цвет: желтый - стандартизированная цветовая маркировка для легкой идентификации типа зажима.

Совместимость и монтаж

Соединительный изолирующий зажим СИЗ-11 совместим с одножильными и многожильными медными проводами. Перед установкой необходимо:
- зачистить изоляцию на 10–15 мм;
- скрутить провода руками или плоскогубцами; - вставить скрутку в зажим до упора и повернуть по часовой стрелке - лепестки на корпусе усиливают захват и предотвращают проскальзывание.
Не используйте для алюминиевых проводов, многожильных проводов с бронированием или проводами с изоляцией толще 2 мм. Диаметр скрутки не должен превышать 9,8 мм - иначе зажим не закроется плотно.

Безопасность и стандарты

Корпус изготовлен из нейлона 6.6 без галогенов - при возгорании не выделяет токсичных паров. Соответствует требованиям безопасности для электромонтажа в условиях сухих и нормальных влажностных сред. Напряжение 600 В соответствует классу защиты для бытовых и коммерческих систем. Прямого указания на соответствие ГОСТ или IEC в данных нет - однако конструкция аналогична типовым решениям по ГОСТ Р 50585-2015.

Преимущества

• Коническая пружина обеспечивает постоянное давление на скрутку - контакт не ослабевает со временем;
• Лепестки на корпусе позволяют легко завинчивать зажим даже без инструментов - повышает скорость монтажа;
• Нейлоновый корпус не проводит ток, защищает от случайного прикосновения и перегрева;
• Удобная цветовая маркировка - желтый цвет сразу указывает на рабочий диапазон сечений;
• Можно использовать многократно - при необходимости демонтировать и переустанавливать без потери качества.

Ограничения применения

• Не предназначены для алюминиевых проводов - риск окисления и плохого контакта;
• Не подходят для проводов с сечением менее 1 мм2 - пружина не сможет надежно захватить тонкий проводник;
• Не рекомендованы для открытой прокладки на улице - хотя материал устойчив к влаге, IP-класс не указан, и долгосрочная защита от осадков не гарантирована;
• Не используются в цепях с токами выше расчетных - превышение нагрузки вызывает нагрев и деформацию.

Примеры использования

• Подключение трех проводов от люстры (фаза, ноль, заземление) к одному выходящему кабелю;
• Объединение двух групп освещения в распределительной коробке;
• Добавление нового выключателя в существующую сеть без вскрытия стен;
• Фиксация временных соединений при ремонте электропроводки.

Практические советы

• Перед установкой проверьте, что все провода одного материала - только медь. Разница в металлах снижает срок службы;
• Если провода слишком тонкие (менее 1 мм2), лучше использовать другие типы зажимов - например, WAGO;
• При использовании в местах с вибрацией (например, рядом с двигателями) дополнительно зафиксируйте зажим хомутиком или клеевой лентой;
• Не затягивайте зажим слишком сильно - он сам регулирует силу сжатия через пружину. Лишнее усилие может повредить лепестки;
• Упаковка содержит 10 штук - идеально для планового монтажа нескольких точек. Храните в сухом месте, чтобы не окислилась стальная пружина.
