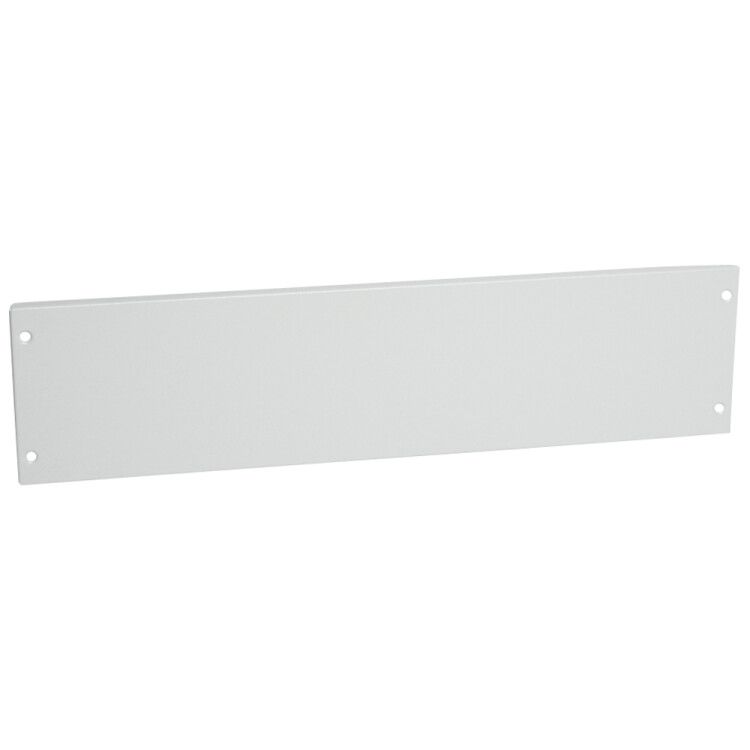

Сплошная металлическая лицевая панель на винтах XL3 800/4000 - высота 150 мм 24 модуля | 020942 Legrand

Панель лицевая металлическая на винтах XL3 800/4000, высота 150 мм, 24 модуля - элемент сборки распределительного щита, предназначенный для фиксации аппаратов защиты, автоматических выключателей и других устройств в стандарте 18 мм. Произведена компанией Legrand, артикул 020942, совместима со всей серией XL3.

Назначение и область применения

Эта панель используется для монтажа электротехнических устройств внутри силовых и управляющих щитов. Подходит для установки до 24 модулей шириной 18 мм каждый - например, автоматических выключателей, УЗО, реле, счетчиков. Применяется в промышленных, коммерческих и жилых объектах, где требуется компактный и надежный корпус для распределительной аппаратуры.

Технические характеристики

• Тип изделия: пластрон для щитков
• Материал: сталь с порошковым покрытием
• Цвет: серый
• Высота: 150 мм
• Установочная ширина: 725 мм
• Количество модулей: 24 (по 18 мм каждый)
• Поддерживаемая высота шкафа: 2200 мм

Совместимость и монтаж

Панель совместима с комплектующими серии XL3 от Legrand. Крепится на винты к боковым направляющим шкафа - не требует специальных кронштейнов. Монтаж выполняется после сборки основного каркаса щита. Отверстия под винты уже просверлены. Для правильной установки проверьте соответствие шага крепления и толщины стенок шкафа. Габариты позволяют использовать её в типовых шкафах высотой 2200 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок, применяемых в помещениях класса IP20. Порошковое покрытие защищает металл от коррозии и механических повреждений, но не обеспечивает герметичность. Не предназначен для наружной установки или влажных сред.

Преимущества

• Ровная, прочная поверхность из стали гарантирует долгий срок службы
• Порошковое покрытие снижает риск царапин и окисления
• Стандартная ширина 725 мм позволяет легко интегрировать в существующие решения
• Совместимость с другими элементами серии XL3 упрощает замену и расширение системы

Ограничения применения

• Не подходит для установки вне закрытых щитов - отсутствует защита от воды и пыли
• Не рассчитана на нагрузки выше стандартных весов аппаратов 18 мм; не рекомендуется крепить тяжелые устройства без дополнительной опоры
• Только для внутреннего монтажа - не является частью корпуса шкафа, а служит лишь крепежной платформой

Примеры использования

• Щит управления насосной станцией - монтаж автоматов и реле контроля давления
• Распределительный щит офисного здания - установка УЗО и групповых автоматов
• Панель в цехе - фиксация контакторов и термореле на станках

Практические советы

• Перед монтажом убедитесь, что ширина панели (725 мм) соответствует внутреннему габариту вашего шкафа
• При использовании тяжелых устройств (например, частотных преобразователей) предусмотрите дополнительную поддержку
• Панель XL3 800/4000, высота 150 мм, 24 модуля - идеальный вариант для компактных решений, когда нужна точная укладка 24 модулей без перекосов
• Артикул 020942 часто заказывают в паре с боковыми профилями серии XL3 - это ускоряет сборку и повышает жесткость конструкции
