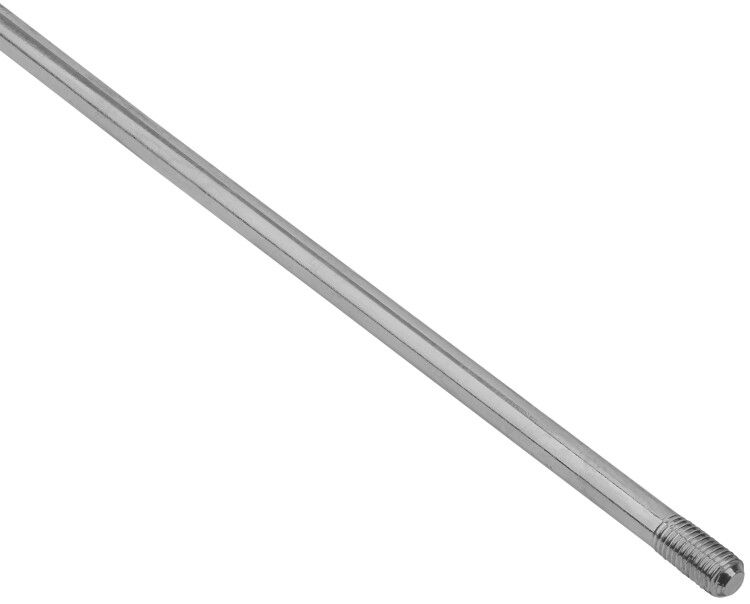

Стержень заземления 20х1500мм нержавеющая сталь | ZST10-20-020-001 IEK

Стержень заземления 20x1500мм нержавеющая сталь от бренда IEK предназначен для создания надёжного контура заземления в грунте. Этот элемент применяется в системах защиты от поражения током и молнии, особенно там, где важна долговечность и устойчивость к коррозии. Артикул zst10-20-020-001 соответствует требованиям к вертикальным заземлителям для промышленных и жилых объектов.

Назначение и область применения

Стержень заземления 20x1500мм нержавеющая сталь служит вертикальным электродом в системе заземления. Его вбивают в почву для обеспечения низкого сопротивления между электроустановкой и землёй. Применяется в распределительных щитах, подстанциях, промышленном оборудовании, жилых домах, коттеджах и на объектах связи. Особенно эффективен в районах с высокой влажностью или агрессивной средой благодаря материалу из нержавеющей стали.

Технические характеристики

• Диаметр: 20 мм - оптимальный размер для глубокого забивания и достаточной площади контакта с грунтом;
• Длина: 1500 мм - позволяет достичь устойчивых слоёв почвы ниже уровня промерзания;
• Материал: сталь с антикоррозийным покрытием - обеспечивает срок службы до 30 лет;
• Форма профиля: круглая - равномерное распределение напряжений при ударных нагрузках при монтаже;
• Тип соединения: резьбовые окончания - позволяют фиксировать горизонтальные заземлители и заземляющие шины болтовым соединением;
• Срок службы: 30 лет - рассчитан на длительную работу без замены в типовых условиях эксплуатации.

Совместимость и монтаж

Стержень заземления 20x1500мм нержавеющая сталь совместим с любыми заземляющими шинами, медными или стальными проводниками, имеющими резьбовое соединение. Для установки требуется перфоратор или специальный молоток-наковальня. Конец стержня с резьбой легко соединяется с заземляющим проводом через гайку и контактную пластину. Учитываются посадочные размеры: диаметр 20 мм требует отверстия в заземляющем проводе не менее 20–21 мм для свободного прохода болта.

Безопасность и стандарты

Стержень заземления IEK соответствует требованиям ГОСТ 18495-2015 и ПУЭ для устройств заземления. Материал не выделяет токсичных веществ, безопасен при работе вблизи людей и животных. Нержавеющая сталь исключает риск возгорания от перегрева при протекании тока утечки.

Преимущества

• Высокая коррозионная стойкость - не ржавеет даже во влажной или солёной почве;
• Долговечность - 30 лет работы без потери проводящих свойств;
• Лёгкий монтаж - резьба на обоих концах упрощает сборку системы без сварки;
• Равномерное распределение тока - круглый профиль снижает риск локального нагрева;
• Подходит для всех типов грунта - от песчаного до глинистого.

Ограничения применения

Не рекомендуется использовать в скалистых или каменистых грунтах без предварительного бурения - возможен изгиб или повреждение стержня. Также не следует применять в местах с постоянным механическим воздействием (например, рядом с дорогами или строительными площадками), так как это может нарушить целостность заземляющего контура. Не является самостоятельным решением - требует комбинирования с горизонтальными заземлителями для достижения нормируемого сопротивления.

Примеры использования

• Заземление распределительного щита в частном доме;
• Контур заземления для трансформаторной подстанции;
• Защита оборудования на производстве - станки, конвейеры, насосы;
• Система молниезащиты зданий;
• Объекты с повышенной влажностью - бассейны, теплицы, водоочистные сооружения.

Практические советы

• Глубина вбивания должна составлять минимум 1,2–1,4 м - чтобы верхний конец находился ниже уровня промерзания грунта;
• Перед монтажом проверьте резьбу на наличие дефектов - повреждённая резьба затруднит соединение;
• Для усиления эффекта используйте несколько стержней, расположенных на расстоянии не менее 2 метров друг от друга;
• После монтажа обязательно проведите измерение сопротивления заземления - допустимое значение зависит от типа сети (обычно ≤ 4 Ом для TN-S);
• Не используйте этот стержень как основание для крепления других металлических конструкций - он предназначен только для передачи тока в землю.
