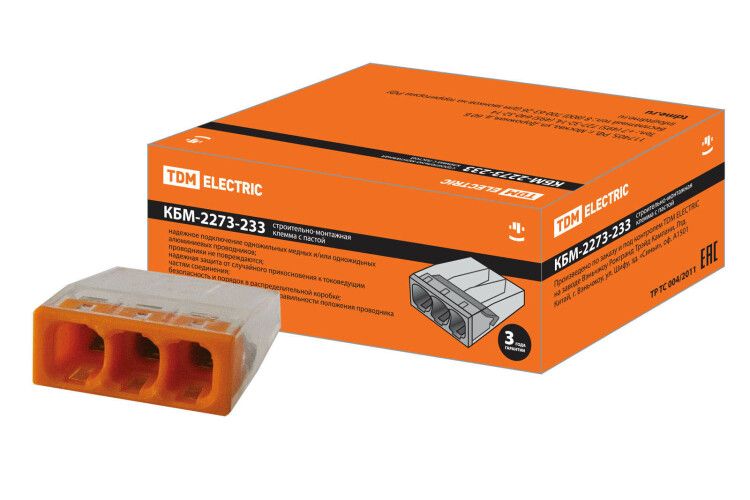

Строительно-монтажная клемма КБМ-2273-233 (2,5мм2) с пастой | SQ0517-0112 TDM

Строительно-монтажная клемма КБМ-2273-233 (2,5 кв.мм) с пастой от TDM ELECTRIC - компактное устройство для надёжного соединения и ответвления проводов в распределительных коробках. Благодаря встроенной контактной пасте и трём зажимам, она удобна для работы с медными и алюминиевыми проводами, в том числе с наконечниками.

Назначение и область применения

Строительно-монтажная клемма КБМ-2273-233 (2,5 кв.мм) с пастой предназначена для создания временных или постоянных соединений в электрических цепях переменного тока частотой 50 Гц. Подходит для установки в распределительных коробках, щитах, на потолках и стенах. Применяется в бытовой и промышленной электромонтажной практике - например, при подключении освещения, розеток, выключателей, слаботочных систем.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 80 В
• Рабочий диапазон сечения провода: 0,1–2,5 мм2
• Диаметр провода: 0,1–2,5 мм
• Количество зажимов: 3
• Поддерживаемые типы проводов: одножильные, многожильные, гибкие (с наконечником 1,5–2,5 мм2)
• Материал корпуса: самозагасающий ПВХ
• Материал контактов: электротехническая сталь
• Цвет: оранжевый
• С контактной пастой: да

Совместимость и монтаж

Строительно-монтажная клемма КБМ-2273-233 (2,5 кв.мм) с пастой совместима с медными и алюминиевыми проводами. Для алюминиевых жил обязательна использование контактной пасты - она удаляет оксидную плёнку и предотвращает окисление. Провода вставляются вручную без инструментов: достаточно вставить жилу до упора, и плоская пружина автоматически фиксирует её. Угловое расположение зажимов обеспечивает плотный контакт даже при малом усилии. Корпус прозрачен - можно визуально проверить, насколько глубоко вошла жила.

Безопасность и стандарты

Корпус выполнен из самозагасающего ПВХ, который не поддерживает горение. Конструкция закрывает токоведущие части, снижая риск случайного прикосновения. Хотя номинальное напряжение указано как 80 В, производитель допускает применение в сетях до 380 В - это связано с особенностями исполнения и условиями монтажа. Однако для работы в сетях выше 80 В необходимо соблюдать требования ПУЭ и использовать дополнительную изоляцию. Сертификация по ГОСТ не указана - продукт соответствует внутренним техническим нормам TDM ELECTRIC.

Преимущества

• Компактный размер - меньше занимает места в коробке по сравнению с аналогичными моделями
• Прозрачный корпус - контроль глубины ввода жилы без вскрытия
• Зажимы работают без инструментов - ускоряет монтаж
• Контактная паста позволяет соединять медь и алюминий без переходных элементов
• Исключает перегрев и короткое замыкание благодаря равномерному давлению пружины
• Удобен для многожильных проводов с наконечниками - не требуется опрессовка перед установкой

Ограничения применения

• Не предназначен для работы при напряжении свыше 380 В - превышение может вызвать пробой изоляции
• Не рекомендован для открытой прокладки вне коробок - отсутствует степень защиты IP
• Не подходит для силовых линий с высокими импульсными нагрузками (например, частотники, сварочные аппараты)
• Паста теряет эффективность при температуре ниже –20 C и выше +70 C - не используйте в экстремальных условиях
• Алюминиевые провода должны иметь сечение не менее 0,5 мм2; более тонкие жилы плохо фиксируются

Примеры использования

• Ответвление фазы для подключения светильника в распределительной коробке
• Соединение медного провода от розетки с алюминиевой жилой старой проводки
• Подключение гибкого провода с наконечником к клемме в щите управления
• Временное соединение при тестировании электрооборудования

Практические советы

• Перед введением жилы удалите изоляцию на 8–10 мм - слишком длинная изоляция мешает фиксации
• Для многожильных проводов с наконечником используйте только сечение 1,5–2,5 мм2 - меньшие значения не обеспечивают надёжный контакт
• Если провод легко вытягивается после монтажа - проверьте, полностью ли он вошёл в зажим
• Не смешивайте пасту с другими составами - это снижает антикоррозийные свойства
• При работе с алюминием всегда применяйте пасту - даже новая жила имеет микроскопический оксидный слой
• Проверяйте соответствие диаметра провода заявленному: 2,5 мм2 = около 1,9 мм в диаметре
