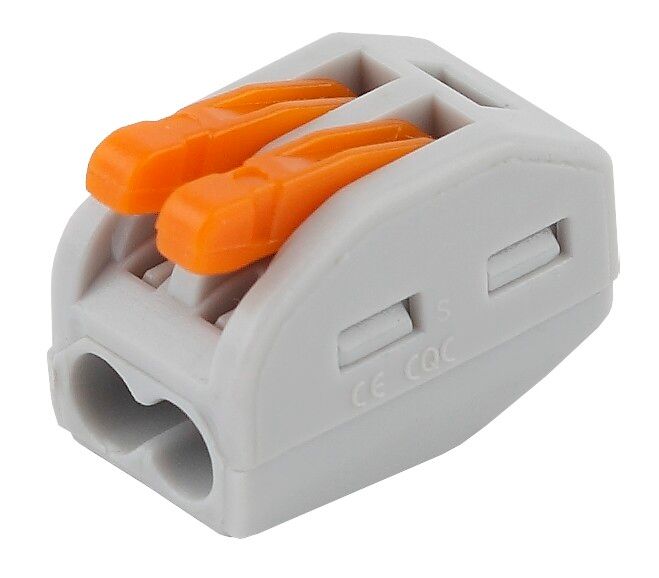

Строительно-монтажная клемма СМК NO-222-25 модель 412 с рычагом 2 отверстия, 0.08-2.5мм2 (уп.2шт.) | Б0033399 ЭРА

Строительно-монтажная клемма СМК серия 412 с рычагом, 2 отверстия, 0.08-2.5мм2 от бренда ЭРА - надёжное решение для быстрого и многоразового соединения медных проводов в распределительных коробках, щитах и на оборудовании. Артикулы no-222-25 и б0033399 соответствуют требованиям для монтажа в жилых и промышленных сетях до 400 В.

Назначение и область применения

Строительно-монтажная клемма СМК серия 412 с рычагом используется для соединения и ответвления одножильных, многожильных и гибких медных проводов в электрических цепях переменного тока 50 Гц. Применяется в распределительных коробках, электрических шкафах, на осветительном оборудовании, выключателях, розетках и других точках подключения. Подходит как для новых монтажей, так и для ремонта существующих проводок.

Технические характеристики

• Количество зажимов: 2
• Сечение провода: 0,08–2,5 мм2 - поддерживает тонкие провода (например, для сигнализации) и более мощные (до 2,5 мм2 - типичные для розеточных групп)
• Номинальное напряжение: 400 В - безопасно работает в бытовых и промышленных сетях 220–380 В
• Номинальный ток: 24 А - рассчитана на нагрузки до уровня обычной розетки
• Тип проводника: одножильный, многожильный, гибкий - совместима с любыми распространёнными типами медных проводов
• Корпус: самозатухающий пластик - не поддерживает горение, повышает пожарную безопасность

Совместимость и монтаж

Установка не требует инструментов. Для подключения:

1. Снимите изоляцию с провода точно по меткам на корпусе клеммы - слишком длинная оголённая часть может вызвать замыкание.
2. Поднимите рычаг до упора.
3. Вставьте провод в одно из двух гнёзд до упора.
4. Опустите рычаг - он автоматически фиксирует провод за счёт плоско-пружинного механизма.

Рычаг позволяет легко проверить и переустановить провод без демонтажа. Клемму можно использовать многократно - не требуется затяжка винтами и не возникают деформации контактов.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала, что снижает риск распространения огня. Номинальное напряжение 400 В обеспечивает запас прочности для сетей 220–380 В. Соответствует общепринятым требованиям к электроустановочному оборудованию, однако явного указания на соответствие ГОСТ или IEC в данных не указано - рекомендуется сверяться с документацией производителя при использовании в официальных проектах.

Преимущества

• Быстрая установка - не нужны отвёртки, пассатижи или другие инструменты
• Многоразовое использование - провод можно извлечь и заменить без повреждения клеммы
• Удобство контроля - видно, правильно ли вставлен провод, благодаря прозрачному корпусу и меткам
• Надёжный контакт - плоско-пружинный механизм обеспечивает равномерное давление на всю поверхность жилы
• Защита от случайного выпадения - рычаг механически фиксирует провод даже при вибрациях

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен окислительный процесс и потеря контакта
• Не допускается перегрузка выше 24 А - превышение тока может привести к нагреву и выходу из строя
• Не следует применять в условиях постоянного воздействия воды или высокой влажности - IP-класс защиты не указан, значит, клемма не герметична
• Не подходит для силовых линий с частыми включениями/выключениями под нагрузкой - не является коммутационным устройством

Примеры использования

• Объединение трёх проводов в распределительной коробке: вход + два выхода на светильники
• Подключение проводов от датчика движения к выключателю
• Замена старого соединения в старом щитке без вскрытия стен
• Присоединение гибкого провода от LED-ленты к блоку питания
• Изготовление временной точки подключения на объекте

Практические советы

• Перед монтажом всегда проверяйте сечение провода - меньше 0,08 мм2 может плохо фиксироваться, больше 2,5 мм2 - не войдёт
• Если используете многожильный провод, слегка скрутите жилы перед вставкой - это предотвращает их разлетание внутри гнезда
• Не вставляйте провод под углом - он должен входить прямо, чтобы не повредить внутренний контакт
• После монтажа потяните за провод - если он не выскакивает, соединение надёжно
• Для долговременных установок лучше выбирать клеммы с большей площадью контакта; СМК 412 - оптимальна для средних нагрузок и частых изменений
