Субминиатюрное электромеханическое двухрядное реле; монтаж на печатную плату; 2CO 2A; контакты AgNi+Au | 302290240010 Finder 30.22.9.024.0010

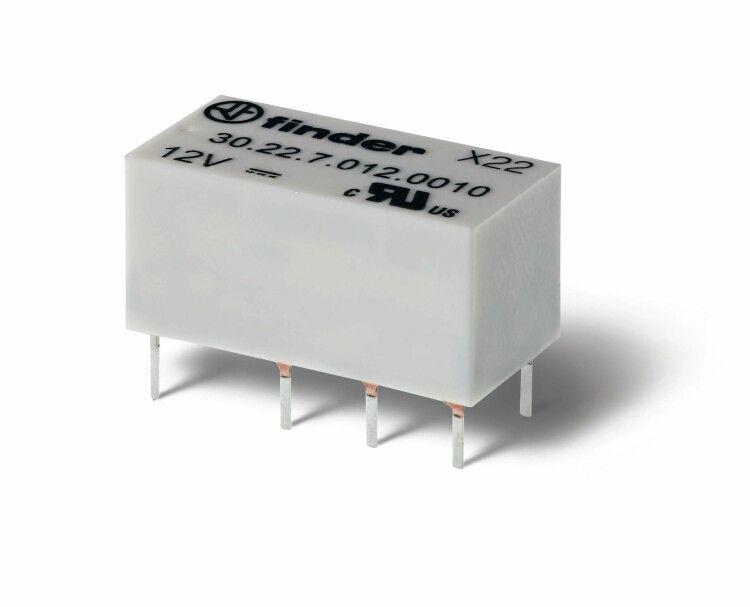

Электромеханическое реле Finder 30.22.9.024.0010 - компактное устройство с двумя переключающими контактами, рассчитанное на управление нагрузкой до 2 А при напряжении 24 В постоянного тока. Подходит для установки на печатную плату в устройствах с ограниченным пространством, таких как автоматика, контроллеры и измерительные системы.

Назначение и область применения

Реле Finder 30.22.9.024.0010 используется для коммутации слаботочных цепей в электронных системах. Его основная задача - передавать управляющий сигнал от микроконтроллера или другого низковольтного устройства к более мощной нагрузке, не соединяя их напрямую. Применяется в промышленной автоматике, бытовой технике, медицинском оборудовании и системах сбора данных, где требуется надёжное и гальваноизолированное переключение.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 24 В
• Коммутируемый ток: 2 А
• Количество контактов: 2 переключающих (2CO)
• Тип контактов: одинарные, с покрытием AgNi+Au - повышает долговечность при малых токах и защищает от окисления
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Подключение: монтаж на печатную плату (SMD-тип, через выводы)
• Нормативы: EN 60669-1, EN 60669-2-1

Совместимость и монтаж

Реле Finder 30.22.9.024.0010 имеет два ряда выводов, что позволяет легко размещать его на плате с плотной трассировкой. Для монтажа используйте стандартные технологии пайки (волновая или рефлоу). Убедитесь, что шаг выводов соответствует вашей плате - типичный шаг составляет 2,5 мм между рядами. Не применяйте высокотемпературную пайку свыше 260 C длительностью более 10 секунд - это может повредить внутренние элементы. Катушка требует стабильного напряжения 24 В DC; колебания выше +-10 % снижают срок службы.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность механических выключателей и реле. Сертифицировано для работы в условиях, не требующих герметизации. Отсутствие защиты от влаги и пыли делает его непригодным для открытых или агрессивных сред - применение возможно только внутри закрытых корпусов.

Преимущества

• Компактный размер - идеально для миниатюрных плат
• Покрытие контактов AgNi+Au обеспечивает стабильную проводимость даже при малых токах (до 10 мА)
• Высокая надёжность переключения благодаря проверенной конструкции серии 30
• Не требует внешних компонентов для защиты (например, демпферов) при работе с резистивными нагрузками
• Гальваноизоляция между катушкой и контактами - предотвращает помехи и пробои

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от брызг и пара
• Не подходит для коммутации индуктивных нагрузок свыше 2 А - возможна дуга и пригар контактов
• Не рекомендовано для частого включения/выключения (>1000 циклов/час) при максимальном токе
• Отсутствуют NO/NZ контакты - все 2 контакта являются переключающими (CO), нельзя использовать как обычный замыкающий или размыкающий реле
• Не совместимо с переменным током - только 24 В постоянного тока

Примеры использования

• Управление соленоидами в системах автоматического контроля
• Переключение режимов работы в тестовых стендах
• Коммутация сигнала в устройствах IoT с низким энергопотреблением
• Реализация логических функций в PLC-модулях
• Интерфейсы между микроконтроллерами и реле-блоками в панелях управления

Практические советы

• При проектировании платы учтите зазор между выводами реле и другими компонентами - минимальное расстояние 3 мм для безопасности
• Для увеличения срока службы не нагружайте контакты близко к максимуму (2 А); оптимально - до 80 % (1,6 А)
• Если нагрузка индуктивная (катушки, двигатели), добавьте фри-wheeling диод параллельно нагрузке
• Проверяйте соответствие напряжения катушки - использование 12 В вместо 24 В приведёт к отказу включения
• При замене аналога - убедитесь, что выбрано именно 2CO, а не 1CO или 4CO - отличается количество контактов и габариты
