Субминиатюрное электромеханическое реле; монтаж на печатную плату; 1NO 6A; контакты AgCdO; катушка 5В DC (чувствит.) | 322170052300 Finder 32.21.7.005.2300

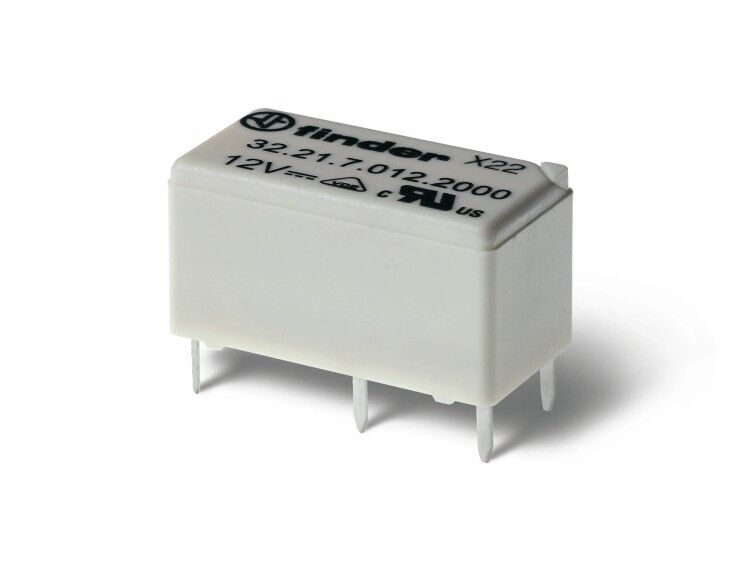

Реле субминиатюрное электромеханическое Finder 32.21.7.005.2300 - компактное промежуточное реле с одним нормально открытым контактом на 6 А, предназначенное для установки на печатную плату. Катушка с питанием 5 В постоянного тока обеспечивает работу при низком потреблении энергии, что делает устройство подходящим для слаботочных систем и автономных устройств.

Назначение и область применения

Реле Finder 32.21.7.005.2300 используется для коммутации нагрузок в устройствах с ограниченным пространством. Подходит для встраивания в платы управления, где требуется надёжное включение/выключение цепей малой и средней мощности. Применяется в автоматизации оборудования, бытовых приборах, медицинской аппаратуре, системах сбора данных и других электронных модулях, требующих гальванической развязки между управляющей и силовой цепями.

Технические характеристики

• Коммутируемый ток: 6 А (при напряжении до 250 В переменного тока или 30 В постоянного тока)
• Напряжение катушки: 5 В постоянного тока (DC)
• Тип контакта: один нормально открытый (НО)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуговым повреждениям и износу
• Тип управления: моностабильное (одновременно активируется и отключается)
• Подключение: монтаж на печатную плату (SMD-тип, через выводы)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допускает повышенную влажность
• Поляризация: свободная - можно подключать любым способом, полярность не имеет значения
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 32.21.7.005.2300 совместимо со стандартными технологиями поверхностного монтажа (SMT) и THT. Для монтажа используются 8 выводов, расположенных в соответствии с типичной расстановкой для реле серии 32. Перед установкой проверьте соответствие шага выводов и отверстий на плате. Рекомендуемый шаг - 2,5 мм. Температура пайки не должна превышать 260 C более чем 10 секунд. После пайки не применяйте механическую нагрузку на корпус до полного остывания.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность и испытания выключателей и реле для домашнего и аналогичного использования. Соответствие гарантирует надёжность при работе в условиях, близких к бытовым и промышленным.

Преимущества

• Высокая чувствительность катушки - срабатывает при минимальном токе (~10–15 мА), снижает нагрузку на микроконтроллер
• Контакты AgCdO обеспечивают долгий срок службы даже при частых включениях индуктивных нагрузок
• Компактные габариты позволяют использовать в плотно упакованных платах
• Отсутствие необходимости соблюдать полярность упрощает проектирование и замену
• Пластиковый корпус устойчив к воздействию окружающей среды внутри корпуса устройства

Ограничения применения

• Не предназначено для работы во внешних условиях - степень защиты IP20 исключает использование в сырых, пыльных или открытых зонах
• Не рекомендуется для коммутации сверхвысокочастотных сигналов или импульсных нагрузок выше 6 А
• При длительной работе при максимальной нагрузке возможен нагрев; необходима хорошая вентиляция вокруг платы
• Не подходит для взрывоопасных сред - отсутствуют специальные взрывозащитные исполнения

Примеры использования

• Управление реле в контроллерах HVAC-систем
• Переключение режимов работы в принтерах и сканерах
• Включение насосов или клапанов в портативных медицинских устройствах
• Автоматизация освещения в умных домах на базе Arduino/Raspberry Pi
• Коммутация сигнала в тестовом оборудовании и диагностических стендах

Практические советы

• При использовании с индуктивными нагрузками (например, двигателями, катушками) обязательно примените демпферную цепь (диод или RC-цепь) параллельно контакту для продления срока службы
• Учитывайте посадочные размеры: перед заказом сравните чертёж реле с вашей платой - особенно важны расстояния между выводами и высота над платой
• Для массового производства используйте рефлоу-печь с точным профилем температуры - перегрев может деформировать корпус
• При замене старого реле - проверьте, что новый экземпляр имеет ту же маркировку (Finder 32.21.7.005.2300), так как другие модели серии 32 имеют отличные параметры катушки или контактов
