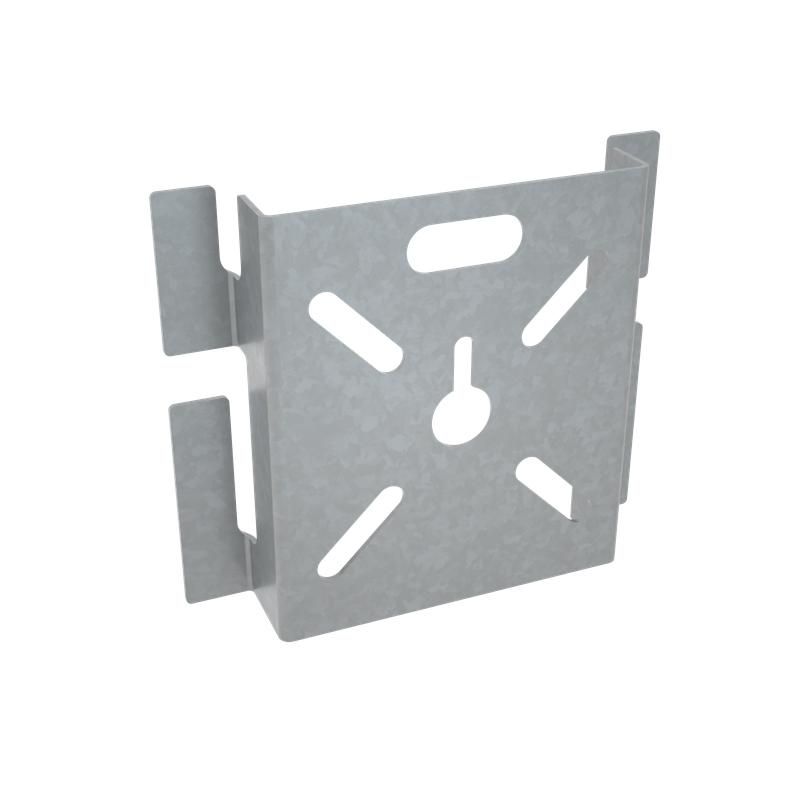

Универсальный суппорт - LO0673 КМ-Профиль USP

Суппорт универсальный КМ-профиль - это надёжный крепёжный элемент для сборки проволочных лотков системы КМ-профиль. Изделие обеспечивает жёсткую фиксацию на горизонтальных и вертикальных поверхностях, сохраняя целостность кабельной трассы. Артикул lo0673, бренд КМ-профиль - сертифицированное решение для внутренней прокладки кабелей в помещениях.

Назначение и область применения

Суппорт универсальный КМ-профиль предназначен для крепления проволочных лотков к стенам, потолкам или другим несущим конструкциям. Подходит для монтажа в закрытых помещениях - офисах, цехах, распределительных щитах, серверных. Элемент работает в условиях сухого воздуха и слабой химической агрессии. Не применяется на улице, в сырых, влажных или агрессивных средах (например, вблизи химических установок).

Технические характеристики

• Тип изделия: суппорт
• Материал: сталь оцинкованная по методу Сендзимира
• Покрытие: оцинковка - защищает от коррозии, продлевает срок службы
• Толщина металла: 1,2 мм - достаточна для жесткости при нагрузках до 10 кг на точку крепления
• Габаритные размеры: 20×90 мм - компактный профиль, не занимает лишнего места
• Цвет: светло-серый - соответствует цветовой гамме всей серии КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в помещениях с температурой от −40C до +40C
• Исполнение: горизонтальное и вертикальное крепление - одинаково эффективен в обоих положениях

Совместимость и монтаж

Суппорт универсальный КМ-профиль совместим со всеми лотками и аксессуарами серии КМ-профиль. Монтируется без сверления и болтов - используется безвинтовое зажимное крепление. Для установки достаточно приложить суппорт к поверхности и плотно зафиксировать зажимным механизмом. Работает на бетоне, кирпиче, металлических профилях и деревянных основаниях. Не требует специального инструмента - достаточно рук и усилия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Оцинкование выполнено по технологии Сендзимира - гарантирует равномерное покрытие и долговечность. Соответствует нормам пожаробезопасности для электромонтажных систем в помещениях класса Н1–Н2.

Преимущества

• Быстрый монтаж - нет необходимости использовать шурупы, гайки или сверло
• Высокая прочность - толщина 1,2 мм обеспечивает устойчивость к деформациям
• Универсальность - подходит для горизонтальной и вертикальной установки
• Эстетика - однородный цвет и форма гармонируют с остальными элементами серии
• Совместимость - легко интегрируется с любыми лотками КМ-профиль

Ограничения применения

• Не предназначена для открытых площадок - оцинковка не выдерживает постоянного воздействия осадков
• Не рекомендуется в помещениях с высокой влажностью (>80%) или агрессивными газами (хлор, кислоты)
• Запрещён монтаж на пластиковые, гипсокартонные или тонколистовые металлические поверхности - недостаточная несущая способность
• Не подходит для крепления тяжёлых кабельных трасс массой более 10 кг на одну точку

Примеры использования

• Фиксация лотков вдоль стен в серверной комнате
• Подвеска кабельных каналов под потолком в административном здании
• Крепление к вертикальным перегородкам в производственных цехах
• Сборка многоуровневых трасс в распределительных щитах

Практические советы

• Перед монтажом проверьте, чтобы поверхность была ровной - неровности снижают контакт и надёжность зажима
• Расстояние между суппортами не должно превышать 1,5 метра для лотков длиной до 2 м; для длинных трасс - каждые 1 м
• При использовании нескольких суппортов в одной линии - выравнивайте их по уровню, чтобы избежать перекоса лотка
• Артикул lo0673 - единственный вариант этого типа в линейке КМ-профиль; другие модели не заменят его функционально
• Не используйте суппорт как опору для тяжёлого оборудования - он рассчитан только на вес кабеля и лотка
