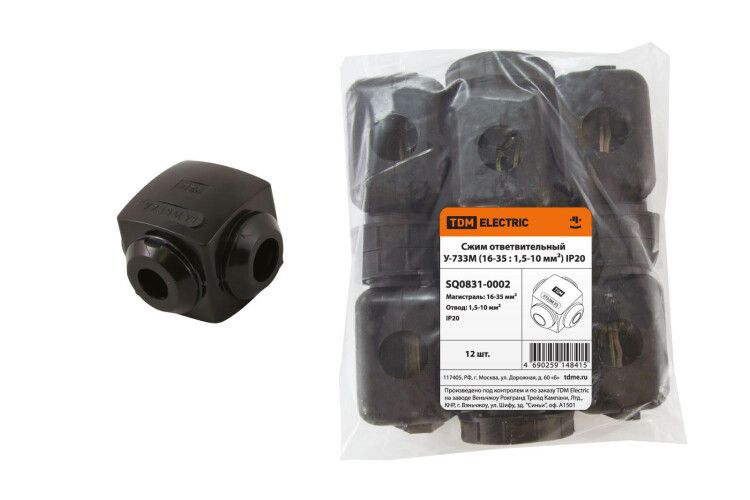

Сжим ответвительный У-733М (16-35 : 1,5-10 мм в кв.) IP20 | SQ0831-0002 TDM

Сжим ответвительный У-733М (16–35 мм2 : 1,5–10 мм2) IP20 от TDM ELECTRIC - надёжное решение для безопасного ответвления тока от магистрального проводника без его разрезания. Подходит для монтажа в распределительных щитах, промышленных установках и системах электроснабжения.

Назначение и область применения

Сжим ответвительный У-733М предназначен для создания ответвлений от основной токоведущей линии - магистрали - без нарушения её целостности. Применяется там, где требуется подключить дополнительную нагрузку: кабели освещения, розеточные группы, автоматические выключатели, контрольные цепи. Особенно удобен в условиях ограниченного пространства внутри электрощитов - межэтажных, квартирных, промышленных шкафов. Работает с проводами до 660 В переменного тока.

Технические характеристики

• Номинальное сечение магистрали: 16–35 мм2 (медь или алюминий)
• Номинальное сечение ответвления: 1,5–10 мм2 (медь или алюминий)
• Тип зажима: закрытый канал для обоих проводников
• Тип соединения: винтовое / болтовое
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Корпус: негорючий поликарбонат
• Контактная группа: анодированная сталь
• Поверхность: без специального покрытия (голая металлическая часть)
• Поддерживаемые материалы: медь, алюминий, любая комбинация этих материалов

Совместимость и монтаж

У-733М совместим с одножильными и многожильными проводами, имеющими изоляцию. Перед установкой необходимо снять изоляцию с участка магистрали и ответвления - сам сжим не работает с изолированными проводами. Для монтажа требуются обычные слесарные инструменты: отвертка или гаечный ключ для затяжки винта. Кабель вставляется в соответствующий канал, фиксируется винтом. Герметизация не предусмотрена - устройство устанавливается только во внутренних помещениях, защищённых от влаги и пыли. Обязательно соблюдайте посадочные размеры: максимальный диаметр жилы магистрали - около 7,5 мм, ответвления - до 4 мм.

Безопасность и стандарты

Сжим ответвительный У-733М соответствует требованиям безопасности для электроустановок до 660 В. Корпус выполнен из негорючего поликарбоната, что снижает риск распространения пламени. Отсутствие открытых контактов в рабочем состоянии (закрытые каналы) минимизирует вероятность случайного прикосновения. Однако IP20 не обеспечивает защиту от влаги - применение вне помещений запрещено.

Преимущества

• Не требует разрезания магистрального провода - сохраняется целостность линии
• Работает с медью, алюминием и их сочетанием - универсальность для старых и новых сетей
• Можно демонтировать и переустанавливать несколько раз без потери качества соединения
• Экономически выгоднее, чем замена участка кабеля или использование тройниковых колодок
• Компактный размер - легко размещается даже в плотно забитых щитах

Ограничения применения

• Не допускается установка в условиях повышенной влажности, на улице или в сырых помещениях - IP20 не защищает от воды
• Не подходит для проводов сечением менее 1,5 мм2 или более 35 мм2
• Не используется для постоянного нагрева выше +60 C - материал корпуса теряет прочность
• Не рекомендован для частых вибраций - возможна loosening винтового соединения
• Требуется обязательное снятие изоляции перед монтажом - нельзя работать с “живым” проводом без подготовки

Примеры использования

• Подключение светильников в этажном щите многоквартирного дома от основной силовой линии
• Добавление розетки на производственной линии без перебоя в работе оборудования
• Обеспечение питания датчиков, контроллеров или сигнализаций от главного кабеля
• Альтернатива распаечной коробке при модернизации старой проводки

Практические советы

• Перед установкой проверьте соответствие сечения провода заявленному диапазону - слишком толстый провод не войдёт, слишком тонкий будет плохо зажат
• Затягивайте винты равномерно, без усилия - перетяжка повредит контактную пластину
• После монтажа протестируйте соединение тестером на отсутствие нагрева и плохого контакта
• Для алюминиевых проводов используйте антиоксидантную смазку - продлит срок службы контакта
• Не устанавливайте рядом с источниками тепла - температурный режим влияет на долговечность поликарбоната
• Сжим ответвительный У-733М от TDM ELECTRIC - оптимальный выбор для быстрого и безопасного ответвления в существующих сетях
