Зажим 61 076 NTC-JC-Y739M |61076 |Navigator 20273

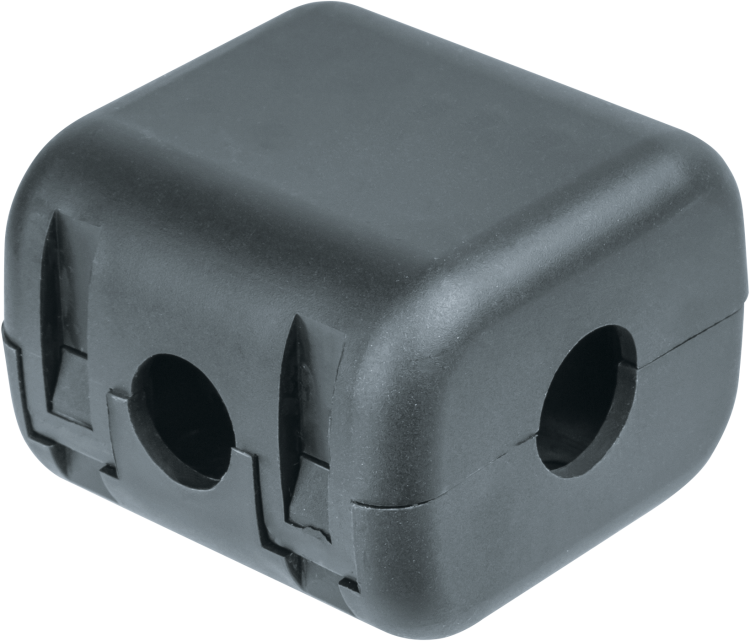

Зажим сжим ответвительный У739 (М4-10/О1.5-2.5) от бренда Navigator предназначен для безопасного и надёжного ответвления кабелей без нарушения целостности основной магистрали. Подходит для медных и алюминиевых проводов сечением 1,5–10 мм2, используется в распределительных системах напряжением до 690 В. Артикулы 20273 и 61076 относятся к серии NTC-JC.

Назначение и область применения

Зажим сжим ответвительный У739 (М4-10/О1.5-2.5) применяется для создания ответвлений от основного силового кабеля без его перерезания. Это особенно удобно при модернизации сетей, подключении новых потребителей или ремонте без остановки питания. Подходит для установки в щитах, на опорах, в кабельных трассах и других закрытых помещениях. Применяется в энергетике, промышленности, ЖКХ и объектах инфраструктуры.

Технические характеристики

• Рабочее напряжение: до 690 В
• Номинальный ток: 600 А
• Сечение подключаемых жил: 1,5–10 мм2 (для медных и алюминиевых проводов)
• Тип соединения: винтовое/болтовое
• Материал контактной части: оцинкованная сталь
• Материал корпуса: ударопрочный пластик, самозатухающий
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Диапазон температур: от –40 C до +85 C
• Частота: 50 Гц
• Цвет: черный
• Количество контактов: один (для одного ответвления)
• Гарантия: 60 месяцев

Совместимость и монтаж

У739 устанавливается на кабель методом “зажима” - без демонтажа магистрали. Для монтажа:

• Подберите проводник сечением 1,5–10 мм2 - не более и не менее.
• Очистите изоляцию с участка, где будет установлен зажим - зачищать нужно точно на длину, указанную в инструкции.
• Затяните винт усилием, соответствующим норме - переусиливать нельзя, чтобы не повредить металл.
• Не используйте инструменты с острыми гранями - можно повредить изоляцию корпуса.

Зажим совместим с одножильными и многожильными проводами из меди и алюминия. Нельзя использовать для комбинированного подключения меди и алюминия внутри одного зажима - требуется переходной элемент.

Безопасность и стандарты

Зажим сжим ответвительный У739 (М4-10/О1.5-2.5) соответствует требованиям ГОСТ 31195.2.1. Конструкция обеспечивает электроизоляцию, предотвращает случайный контакт с токоведущими частями и исключает воспламенение благодаря самозатухающему материалу корпуса. Сертифицирован для работы в условиях промышленного и бытового электроснабжения.

Преимущества

• Не требует разрезания основного кабеля - снижает риск аварии и время работ.
• Высокая механическая прочность корпуса - выдерживает нагрузки при монтаже и эксплуатации.
• Оцинкованная сталь контакта - устойчивость к коррозии даже в условиях повышенной влажности.
• Широкий температурный диапазон - работает в холодных регионах и в нагреваемых шкафах.
• Долгий срок службы - гарантия 5 лет подтверждает надёжность материала и сборки.

Ограничения применения

• Не предназначен для открытой установки на улице - степень защиты IP20 не защищает от влаги и пыли.
• Не допускается использование в средах с химически активными испарениями (например, в химпроизводстве).
• Нельзя применять для проводов сечением меньше 1,5 мм2 или больше 10 мм2 - возможен перегрев или плохой контакт.
• Не рекомендован для циклических нагрузок выше 600 А - постоянная работа на пределе сокращает срок службы.

Примеры использования

• Подключение освещения к существующей магистрали в производственном цехе.
• Добавление новой точки питания к кабельной линии в жилом доме без вскрытия штробы.
• Ответвление для насосной станции на воздушной ЛЭП с использованием кабеля с алюминиевой жилой.
• Модернизация старой распределительной сети в офисном здании - замена устаревших ответвителей на современные.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не все модели подходят для алюминия, но У739 рассчитан и на него.
• После затяжки винта потяните за провод - он не должен свободно двигаться. Если есть люфт - снова затяните.
• Для долговечности избегайте установки рядом с источниками тепла свыше +85 C - например, возле трансформаторов.
• При работе с алюминием используйте антиоксидантную пасту - она продлит срок службы контакта.
• Зажимы серии NTC-JC от Navigator имеют единый дизайн - легко заменить на аналогичный при необходимости.
