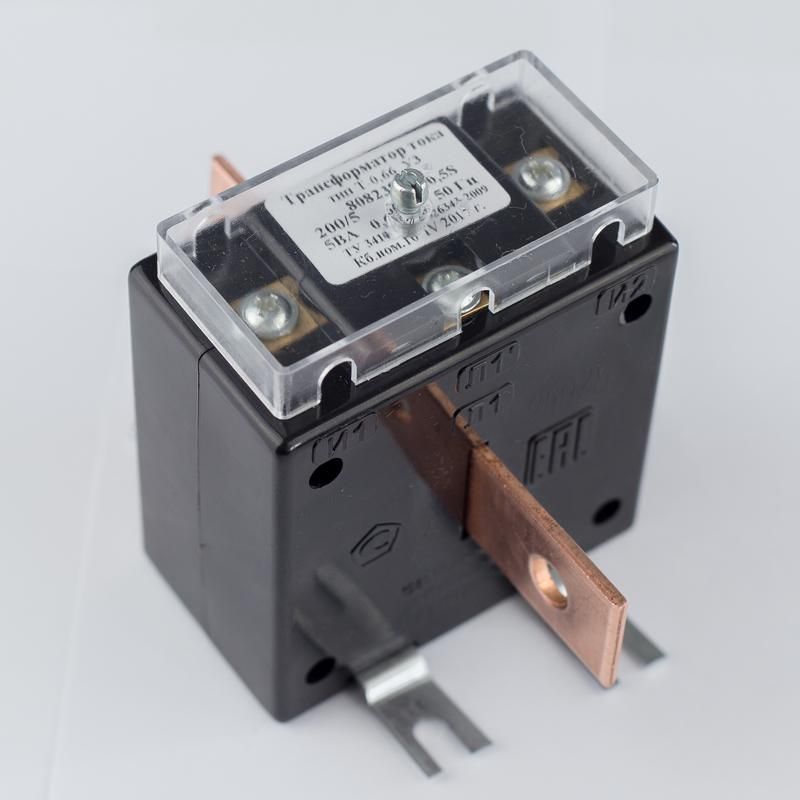

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 - ОС0000002158 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000002158 соответствует модели с номинальным первичным током 200 А и классом точности 0,5.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 используется для преобразования больших значений тока (до 200 А) в меньшие, удобные для измерения - 5 А. Применяется в цепях измерения тока, подключения счетчиков энергии, реле защиты и автоматики в электроустановках напряжением до 660 В. Подходит для установки на силовые шины в щитах, подстанциях, промышленном оборудовании.

Технические характеристики

• Номинальный первичный ток: 200 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при нагрузке до 10 В·А
• Номинальное напряжение: 660 В
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Количество вторичных обмоток: одна
• Монтажное исполнение: с несъемной шиной - устанавливается путем протягивания проводника через сердечник
• Присоединение вторичной обмотки: винтовые зажимы - надежное и доступное для проверки и обслуживания

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 монтируется на шину без необходимости ее разрезания. Установка выполняется путем помещения шины внутрь корпуса трансформатора - он фиксируется на шине механически. Для подключения измерительных приборов (счетчиков, реле) используйте медные провода сечением не менее 1,5 мм2. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены правильно, иначе показания будут неверными. Нельзя использовать с током выше 200 А - возможна перегрузка и повреждение.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 200/5 прошел сертификацию и соответствует требованиям ГОСТ Р 54936-2012 и другим нормативам для оборудования до 1000 В. Конструкция исключает возможность случайного контакта с токоведущими частями при правильной установке. Вторичная цепь всегда должна быть замкнута - разрыв цепи во время работы вызывает опасное повышенное напряжение на обмотке!

Преимущества

• Не требует разъединения шины при установке - экономит время при монтаже
• Высокий класс точности 0,5 - подходит для коммерческого учета электроэнергии
• Стабильная работа при температуре окружающей среды от -25C до +40C
• Надежные винтовые зажимы - минимизируют риск потери контакта
• Защита измерительных приборов от импульсов и КЗ благодаря гальванической развязке

Ограничения применения

• Нельзя применять при токе выше 200 А - возможен выход из строя
• Работает только с активно-индуктивной нагрузкой до 10 В·А; превышение вызывает увеличение погрешности
• Не предназначен для постоянного тока - работает только на переменном токе 50–60 Гц
• Не допускается использование с разомкнутой вторичной обмоткой - это опасно!
• Не рекомендован для открытых площадок без защиты от влаги - IP-класс не указан, значит, нет специальной герметизации

Примеры использования

• Подключение к трехфазному счетчику электроэнергии в распределительном щите промышленного объекта
• Интеграция в систему релейной защиты двигателя на 150–200 А
• Контроль тока в цепи конвейера или насосной станции с автоматическим отключением при перегрузке
• Измерение потребления в главном вводе здания с передачей данных в систему АСКУЭ

Практические советы

• Перед монтажом убедитесь, что шина имеет подходящую форму и сечение - трансформатор рассчитан на стандартную прямоугольную шину, не на кабели
• Проверьте целостность вторичной цепи до включения питания - даже кратковременный разрыв может вывести трансформатор из строя
• При использовании нескольких трансформаторов в одной системе следите, чтобы все они были одного класса точности - иначе возникнет погрешность учета
• При замене прибора (например, счетчика) не отключайте питание - просто закоротите выводы S1-S2 на клеммах, затем отсоедините прибор
• Для точного учета выбирайте нагрузку на вторичной стороне близко к 10 В·А - слишком маленькая нагрузка снижает точность, большая - вызывает нагрев
