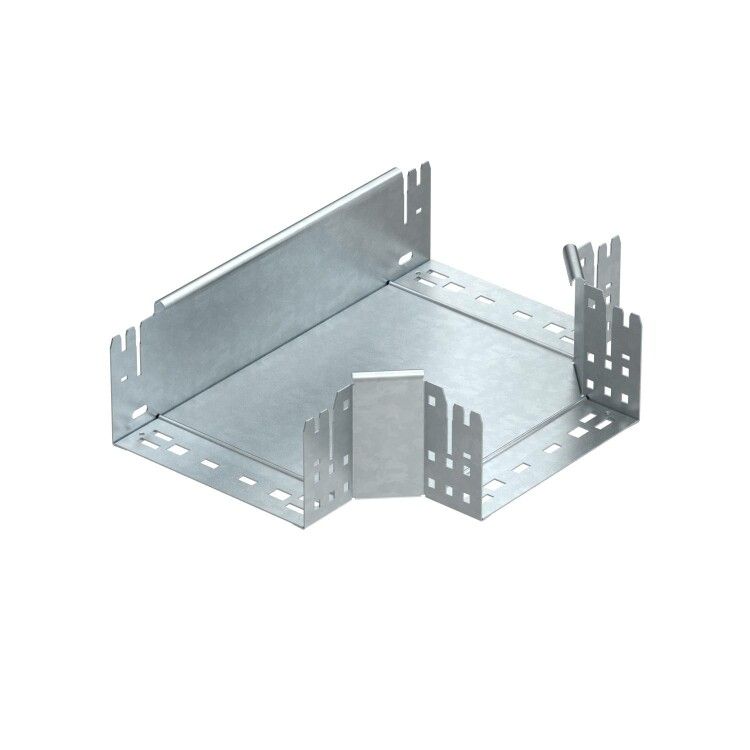

Секция Т-образная 110х200 RTM 120 FT OBO 6042034 Bettermann

Т-образная секция 110x200 мм от OBO BETTERMANN - это элемент системы кабельной трассы, предназначенный для создания пересечений между горизонтальными участками лотков высотой 110 мм. Артикул RTM 120 FT обеспечивает надёжное и быстрое соединение без дополнительных крепёжных деталей.

Назначение и область применения

Т-образная секция 110x200 мм используется для формирования T-образных ответвлений в кабельных лотках. Подходит для систем, где необходимо изменить направление трассы - например, при переходе от одного маршрута к другому или при подключении бокового лотка к основному. Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в энергообъектах и других местах с плотной кабельной сетью.

Технические характеристики

• Размеры: 110 мм (высота) × 200 мм (ширина)
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в агрессивных средах
• Исполнение: с интегрированным соединителем - не требует болтов, гаек или сварки при установке
• Тип конструкции: горизонтальная Т-образная часть - позволяет соединять лотки в одной плоскости
• Обозначение производителя: RTM 120 FT - соответствует серийной системе соединителей OBO Bettermann

Совместимость и монтаж

Т-образная секция 110x200 мм совместима исключительно с кабельными лотками высотой 110 мм, имеющими стандартизированные фланцы под систему RTM. Установка происходит путём вставления лотков в предварительно подготовленные пазы соединителя - зажим осуществляется механически, без инструментов. Монтаж занимает менее минуты на каждое соединение. Не применяйте с лотками другой высоты - это нарушит герметичность и прочность соединения.

Безопасность и стандарты

Произведена в соответствии с требованиями европейских норм для электромонтажных систем. Горячее цинкование обеспечивает долговечную защиту от электрохимической коррозии. Соответствует стандартам IEC 61537 для кабельных лотков. Не содержит токсичных покрытий, безопасна при эксплуатации в помещениях с повышенной влажностью и температурными колебаниями.

Преимущества

• Ускоряет сборку - нет необходимости использовать болты, шайбы или сварку
• Предотвращает случайное расхождение соединений благодаря жёсткой фиксации
• Цинковое покрытие увеличивает срок службы до 25+ лет в условиях производства
• Поддерживает целостность системы - сохраняет степень защиты IP при правильном монтаже

Ограничения применения

• Не предназначен для вертикального перемещения кабелей - только для горизонтальных ответвлений
• Не работает с лотками высотой отличной от 110 мм - даже +-5 мм недопустимы
• Не рекомендовано применять в условиях постоянного воздействия открытого огня или экстремально высоких температур (>80C)
• Не заменяет угловые повороты - для изменения угла требуется специальный уголок

Примеры использования

• Пересечение двух параллельных лотков на производстве - один проходит через другой под прямым углом
• Подключение бокового лотка к главной трассе для вывода кабелей к оборудованию
• Создание распределительной точки в цехе с множеством станков, где кабели выходят из нескольких сторон
• Модернизация существующей трассы без демонтажа всей системы - просто вставьте секцию вместо участка лотка

Практические советы

• Перед монтажом проверьте, что все лотки имеют одинаковый уровень и точно совпадают по ширине - иначе соединитель не закроется полностью
• Не используйте силовые удары при установке - достаточно легкого давления, чтобы соединитель защёлкнулся
• Если система будет работать в условиях запылённости, регулярно осматривайте места соединений - пыль может попадать внутрь, если соединение не идеально
• Артикул RTM 120 FT всегда заказывайте вместе с лотками того же производителя - совместимость гарантирована только внутри серии OBO Bettermann
