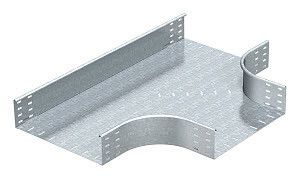

Ответвитель T-образный горизонт. осн. 500 RT 150 FS OBO 7003714 Bettermann

Т-образная секция 110x500 мм от OBO BETTERMANN - это горизонтальный элемент для сборки кабельных лотков с высотой боковой стенки 110 мм. Артикул RT 150 FS обеспечивает надёжное соединение участков лотка без необходимости дополнительных фитингов, что ускоряет монтаж и снижает риск нарушений герметичности. Применяется в промышленных системах прокладки кабелей, особенно там, где важна механическая прочность и соответствие требованиям Росатома.

Назначение и область применения

Т-образная секция 110x500 мм предназначена для создания ответвлений в кабельных лотках с высотой бортов 110 мм. Она позволяет организовать перпендикулярный выход кабелей из основного трасса - например, к оборудованию, распределительным щитам или точкам обслуживания. Подходит для установки в цехах, энергообъектах, тоннелях и других местах с жёсткими условиями эксплуатации. Учитывая лицензию Росатома, изделие допущено к применению в ядерной и других высокоответственных отраслях.

Технические характеристики

• Высота боковой стенки: 110 мм - совместима с лотками этого же габарита
• Ширина секции: 500 мм - определяет протяжённость ответвления
• Толщина материала: 1 мм - обеспечивает достаточную жёсткость при минимальном весе
• Внутренний радиус изгиба: 150 мм - гарантирует плавный переход кабелей без повреждения изоляции
• Материал: оцинкованная сталь - защищает от коррозии, выдерживает влажную среду
• Покрытие: цинк - соответствует ГОСТ 14918, устойчиво к химическим воздействиям
• Исполнение: без соединительного элемента - требует самостоятельного крепления к основному лотку
• Тип конструкции: горизонтальная Т-образная часть - используется для бокового вывода
• Обозначение типа: RT 150 FS - внутренний код производителя, указывает на геометрию и серию

Совместимость и монтаж

Т-образная секция 110x500 мм совместима только с кабельными лотками OBO BETTERMANN серии с высотой борта 110 мм. Для монтажа необходимо:

• Закрепить секцию к основному лотку с помощью болтов, самонарезающих винтов или сварки (по проекту)
• Убедиться, что кромки лотка и секции точно совпадают по уровню - иначе возникнет перегиб кабелей
• Не использовать с лотками другого производителя, даже если они имеют аналогичные размеры - различаются по форме крепёжных отверстий и профилю
• При монтаже в условиях вибраций рекомендуется дополнительно закрепить шайбы и контргайки

Безопасность и стандарты

• Лицензия Росатома № ЦО-12-101-13253 от 12.04.2023 - подтверждает соответствие требованиям безопасности для объектов атомной энергетики
• Внесена в Реестр промышленной продукции РФ (№ 1367\9\2023) - разрешена к использованию в государственных и муниципальных объектах
• Материал соответствует нормам по электробезопасности и пожарной нагрузке

Преимущества

• Оцинкованная сталь с покрытием цинком увеличивает срок службы до 25 лет в агрессивных средах
• Плавный радиус 150 мм предотвращает зажим и перегиб кабелей при прокладке
• Горизонтальное исполнение удобно для вывода кабелей вдоль технологических линий
• Отсутствие встроенных соединителей снижает стоимость и даёт свободу в выборе способа крепления
• Произведена по технологии OBO BETTERMANN - гарантированная геометрия и однородность материала

Ограничения применения

• Не применяется в качестве вертикального элемента - не рассчитана на вертикальные нагрузки
• Не подходит для лотков с высотой борта менее или более 110 мм - возможен зазор или перекос
• Не предназначен для работы в средах с постоянным контактом с открытым пламенем или температурой выше +80 C
• Требует внешнего крепления - нельзя просто “вставить” в лоток, как в комплектный фитинг

Примеры использования

• Подключение кабелей питания к станку, расположенному вдоль основного трасса
• Разводка сигналов управления к датчикам на конвейере
• Ответвление кабелей к распределительному щиту в цеху АЭС
• Формирование T-образного узла в кабельном канале подземного тоннеля

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - смешивание модификаций вызывает деформацию
• При работе в помещениях с повышенной влажностью используйте антикоррозийные спреи на крепёж
• Длина 500 мм - оптимальна для доступа к двум сторонам; при больших расстояниях лучше использовать два элемента с промежуточной опорой
• Артикул RT 150 FS и номер 7003714 - сохраняйте эти данные при заказе запчастей, так как другие модели схожих размеров не взаимозаменяемы
• При замене старых лотков - всегда сравнивайте профиль с оригиналом OBO BETTERMANN, а не только размеры
