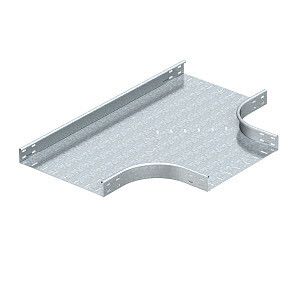

Ответвитель T-образный горизонт. осн. 500х60 RT 650 FS OBO 7003412 Bettermann

Т-образная секция 60x500 мм от OBO BETTERMANN - это горизонтальный элемент для сборки кабельных лотков с высотой боковой стенки 60 мм. Артикул RT 650 FS позволяет легко соединить участки лотка под углом 90°, обеспечивая целостность трассы без потери защиты кабелей.

Назначение и область применения

Т-образная секция 60x500 мм используется для создания ответвлений в кабельной трассе. Она соединяет основную линию лотка с перпендикулярным участком, формируя T-образный узел. Подходит для систем, где требуется распределение кабелей в три направления: например, на производственных линиях, в распределительных щитах, на объектах с плотной кабельной сетью.

Технические характеристики

• Ширина: 500 мм - длина горизонтальной части секции, соответствует стандартному шагу кабельных лотков
• Высота боковой стенки: 60 мм - совместима с лотками того же габарита
• Толщина материала: 1 мм - достаточна для механической прочности при монтаже и эксплуатации
• Внутренний радиус изгиба: 150 мм - обеспечивает плавный переход кабелей в зоне поворота, снижает риск повреждения изоляции
• Материал: оцинкованная сталь - защищена от коррозии, подходит для сухих и умеренно влажных помещений
• Покрытие: цинк - антикоррозийное покрытие по ГОСТ 14918
• Исполнение: без соединительного элемента - требует самостоятельного крепления к смежным элементам
• Обозначение производителя: RT 650 FS - внутренний код серии, указывает на соответствие стандартам OBO

Совместимость и монтаж

Т-образная секция 60x500 мм совместима с любыми кабельными лотками OBO BETTERMANN серии с высотой боковой стенки 60 мм. Для установки необходимо:

• Закрепить секцию болтами или самонарезающими винтами к двум параллельным участкам лотка
• Убедиться, что кромки лотков точно выровнены - допуск до 1–2 мм
• Не использовать силовые методы деформации - материал тонкий, возможна потеря формы
• При необходимости - применить металлические фланцы или кронштейны для жесткой фиксации

Рекомендуется соблюдать минимальный радиус изгиба 150 мм при прокладке кабелей через угол секции.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических комплектующих. Материал оцинкованной стали отвечает нормам EN 10346 и ISO 1461. Применяется в соответствии с IEC 61537 для кабельных лотков. Напряжение и ток не регламентированы - секция является только конструкцией для фиксации и защиты, не проводником.

Преимущества

• Готовый профиль с точными геометрическими параметрами - исключает необходимость резки и правки на месте
• Оцинкованное покрытие увеличивает срок службы в условиях повышенной влажности
• Плавный радиус 150 мм снижает нагрузку на кабели при прокладке
• Легко интегрируется в существующую систему лотков OBO BETTERMANN

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков и УФ-лучей
• Не рекомендуется для сред с агрессивными химическими веществами (кислоты, щелочи)
• Толщина 1 мм не подходит для мест с высокой механической нагрузкой (например, под колесами транспорта)
• Отсутствие встроенного крепежа требует дополнительных расходов на болты, гайки, шайбы

Примеры использования

• Производственный цех: распределение кабелей от главного лотка к трем станкам
• Административное здание: ответвление кабеля от вертикального стояка к группе офисных рабочих мест
• Энергообъект: организация трассы в распределительном пункте с несколькими выходами

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковую высоту (60 мм) - иначе возникнет перепад, нарушающий герметичность
• При использовании в длинных трассах - учитывайте тепловое расширение; оставляйте зазор 2–3 мм между соседними секциями
• Для удобства сборки используйте плоскогубцы и магнитные держатели - они помогут удерживать детали при сверлении
• Артикул RT 650 FS и SKU 7003412 - идентичны. Оба номера можно использовать при заказе в каталоге OBO BETTERMANN
