Секция Т-образная 60х100 RTM 610 FT OBO 6041340 Bettermann

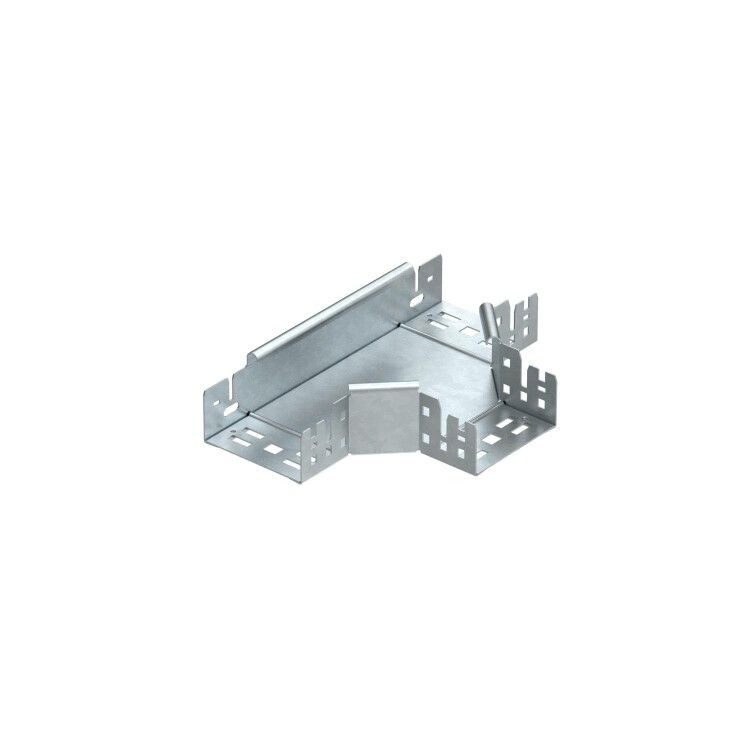

Т-образная секция 60x100 мм от OBO BETTERMANN - это элемент системы кабельной трассы, предназначенный для создания пересечений между участками лотков одинаковой высоты. Артикул RTM 610 FT обеспечивает надежное и быстрое соединение без необходимости сварки или дополнительного крепления.

Назначение и область применения

Т-образная секция 60x100 мм используется для формирования T-соединений в кабельных лотках с высотой боковой стенки 60 мм. Подходит для сборки сетей распределения силовых и слаботочных кабелей на промышленных объектах, в офисах, серверных помещениях и на транспорте. Элемент позволяет изменить направление трассы без разрезания основного лотка - идеально для узловых точек, где требуется ответвление или пересечение каналов.

Технические характеристики

• Форма: Т-образная, горизонтальная часть
• Размеры: ширина 100 мм, высота 60 мм
• Материал: сталь
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивных средах
• Исполнение: с интегрированным соединителем - не требует дополнительных фиксирующих деталей
• Обозначение производителя: RTM 610 FT

Совместимость и монтаж

Эта секция совместима исключительно с кабельными лотками OBO BETTERMANN серии, имеющими высоту стенки 60 мм. Монтаж выполняется просто: достаточно вставить её в торец основного лотка до щелчка - интегрированный замок автоматически фиксирует положение. Нет нужды использовать болты, заклепки или сварку. Соединение выдерживает механические нагрузки от веса кабелей и внешних воздействий. Убедитесь, что все три стороны соединяемых лотков имеют одинаковый профиль и толщину материала.

Безопасность и стандарты

Произведена из стали с покрытием по ГОСТ 14918 и соответствует требованиям безопасности для электроустановок. Горячее цинкование гарантирует долгую службу в условиях повышенной влажности и химической активности окружающей среды. Продукт сертифицирован для использования в соответствии с нормами IEC 61537 для кабельных систем.

Преимущества

• Ускоряет сборку трассы - установка занимает несколько секунд
• Не требует специнструментов или подготовки поверхности
• Цинковое покрытие предотвращает ржавчину, снижает потребность в обслуживании
• Жесткая конструкция сохраняет форму под нагрузкой
• Поддерживает герметичность всей системы благодаря плотному контакту с лотком

Ограничения применения

• Не применяется с лотками другой высоты - например, 80 мм или 40 мм
• Не предназначен для вертикальных поворотов или угловых переходов - только для T-ответвлений
• Не рекомендовано использование вне помещений без защиты от прямого попадания осадков - хотя цинк устойчив, длительный контакт с водой может вызвать образование белого налета (не влияющий на прочность)
• Не следует применять в качестве опоры для оборудования - рассчитана только на нагрузку от кабелей

Примеры использования

• Пересечение двух параллельных лотков в технологическом корпусе
• Отвод кабеля от главной трассы к станку или пульту управления
• Сборка сети питания для конвейера с несколькими точками подключения
• Зона распределения сигналов в серверной комнате с множеством маршрутов

Практические советы

• Перед монтажом проверьте внутренний профиль лотка - он должен точно совпадать с габаритами секции 60x100 мм
• Если система работает в местах с частыми вибрациями, дополнительно затяните зажимы на смежных участках
• Не используйте эту секцию вместо переходника на другую ширину - она не адаптирована к изменениям размеров канала
• Артикул RTM 610 FT всегда указывается в документации проекта - запомните его для заказа запчастей
• При комплектации системы сразу берите две-три лишние секции - они часто нужны при доработке трассы на месте
