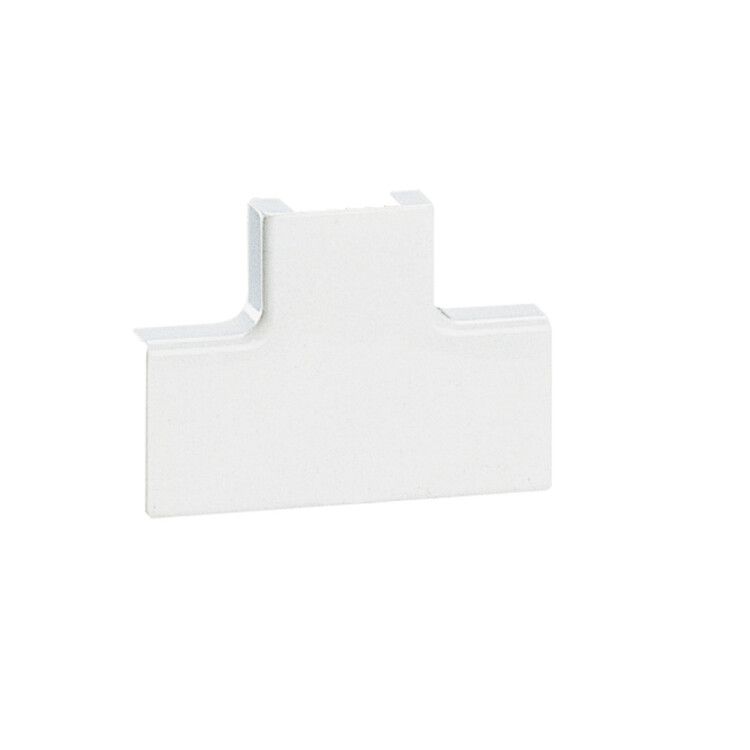

Ответвление Т-обр DLPL 60х20-16 бел. | 030209 Legrand

Ответвитель Т-образный 60х20-16 белый от Legrand Euro - это компактный элемент для организации ответвлений проводов в распределительной системе. Продукт из серии DLP предназначен для профессионального монтажа в условиях повышенной нагрузки и требует минимального обслуживания. Артикул 030209 обеспечивает надежное соединение в сетях до 500 В.

Назначение и область применения

Ответвитель Т-образный 60х20-16 белый используется для создания тройного соединения между тремя кабелями: входным и двумя выходными. Подходит для установки в распределительных коробках, шкафах управления и на стендах. Назначен для профессионального использования в жилых, коммерческих и промышленных объектах, где требуется безопасное и доступное ответвление проводов без сварки или пайки.

Технические характеристики

• Форма: Т-образная - три направления соединения под углом 90°
• Размеры: 60×20×16 мм - оптимальна для плотной укладки в ограниченном пространстве
• Материал: ПВХ - устойчив к химическим воздействиям, не поддерживающий горение
• Цвет: Чисто-белый - соответствует стандартному цвету электроустановочных изделий Legrand
• Покрытие: Необработанная поверхность - не требует дополнительной отделки
• Содержание галогенов: Отсутствует - снижает выделение токсичных веществ при перегреве
• Гарантия: 24 месяца - подтверждает долговечность материала и сборки

Совместимость и монтаж

Ответвитель совместим с одножильными и многожильными медными проводниками сечением до 2,5 мм2. Крепление осуществляется за счет защелки - достаточно вставить корпус в подготовленную нишу или закрепить на DIN-рейке через специальные фиксаторы (не входят в комплект). Установка выполняется после предварительной зачистки и зажима проводов в контактных зонах. Для удобства монтажа основание и крышка выполнены раздельно - позволяют легко проверить качество соединения перед окончательным закрыванием.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электромонтажной сети напряжением до 500 В переменного тока. Материал ПВХ без галогенов снижает риск образования ядовитых паров при аварийном нагреве. Соответствует нормам IEC 60670-1 и ГОСТ Р 50030.2.1–2018 для распределительных устройств. Сертифицирован для работы в помещениях с нормальной влажностью и температурой от –10C до +40C.

Преимущества

• Удобство монтажа благодаря механизму защелки - не нужны винты или клей
• Высокая механическая прочность ПВХ-корпуса - выдерживает давление при уплотнении кабелей
• Эстетичный белый цвет - гармонирует с другими элементами серии DLP
• Легкий доступ к контактам - крышка снимается без инструментов для диагностики
• Отсутствие галогенов - экологически безопаснее при возгорании

Ограничения применения

• Не предназначена для открытой прокладки вне коробок - не имеет защиты IP выше IP20
• Не рекомендовано использование в местах с постоянным контактом с водой или высокой влажностью (>90%)
• Запрещено применение с алюминиевыми проводами - материал рассчитан исключительно на медь
• Не подходит для силовых цепей выше 16 А - максимальная нагрузка указана в технических параметрах

Примеры использования

• Подключение трех светильников от одного кабеля в офисном помещении
• Разводка сигналов управления на конвейере в производственной зоне
• Объединение проводов в распределительной коробке квартиры при замене розеток
• Создание точки ответвления для терморегулятора в системе теплого пола

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия в коробке соответствуют габаритам 60×20 мм - иначе потребуется доработка
• Не затягивайте провода слишком сильно - ПВХ может деформироваться, нарушая контакт
• При использовании в группе нескольких ответвителей - располагайте их с зазором 10–15 мм для лучшего теплоотвода
• Артикул 030209 совместим с другими элементами серии DLP - можно использовать одинаковые крепежи и инструменты
• Проверьте целостность защелок перед установкой - поврежденный механизм снижает герметичность и надежность
