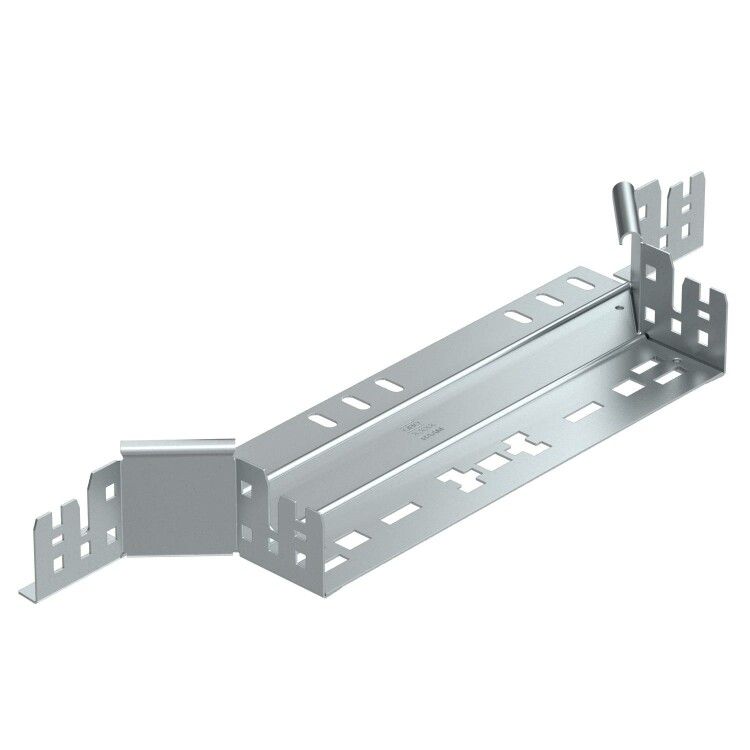

Соединение Т-образное/крестовое 60х300 RAAM 630 FS OBO 6041236 Bettermann

Т-образное/крестовое соединение 60x300 мм от OBO BETTERMANN (арт. RAAM 630 FS) предназначено для надёжного соединения кабельных лотков с высотой бортов 60 мм, обеспечивая быстрый и жёсткий переход между участками трассы. Продукт совмещает прочность стали и защиту от коррозии благодаря цинковому покрытию.

Назначение и область применения

Это T-образное соединение используется для создания ответвлений в кабельной трассе - например, когда основной лоток пересекается с поперечным или требуется вывести кабели в сторону. Подходит для всех типов металлических кабельных лотков с высотой боковой стенки точно 60 мм. Часто применяется на производствах, в распределительных щитах, на объектах транспорта и связи, где нужна гибкая и долговечная маршрутизация проводов.

Технические характеристики

• Форма: T-образная (возможно использование как крестовое соединение при правильном сборе)
• Размеры: ширина 300 мм, высота 60 мм
• Материал: сталь
• Покрытие: горячеоцинкованное - защищает от коррозии даже во влажной среде
• Исполнение: с интегрированным соединителем - не требует доп. фиксирующих элементов
• Обозначение производителя: RAAM 630 FS

Совместимость и монтаж

Соединение RAAM 630 FS совместимо исключительно с кабельными лотками, у которых высота бокового ребра равна 60 мм. Монтировать можно без сварки: изделие плотно защёлкивается на край лотка за счёт внутреннего замкового механизма. Установка занимает несколько секунд - достаточно совместить поверхности и слегка надавить до характерного щелчка. Направление ответвления - вертикальное относительно основного лотка. Соединители уже встроены, поэтому не нужны болты, гайки или заклёпки.

Безопасность и стандарты

Произведён в соответствии с требованиями европейских норм для кабельных систем. Цинкование соответствует DIN EN ISO 1461, что гарантирует длительную защиту от окисления. Электрическая проводимость материала позволяет использовать соединение в качестве части системы заземления при соблюдении требований проекта.

Преимущества

• Не требует дополнительных крепёжных деталей - всё в одном компоненте
• Ускоряет монтаж на 50–70% по сравнению с болтовыми решениями
• Цинковое покрытие предотвращает ржавчину, увеличивает срок службы
• Жёсткая конструкция снижает риск деформации при нагрузках
• Поддерживает стандартизованные размеры - легко сочетается с другими элементами серий OBO

Ограничения применения

• Не для лотков с высотой борта меньше или больше 60 мм - возможен люфт или повреждение замка
• Не предназначен для работы в условиях постоянного воздействия открытого пламени или химически активных паров
• Не рекомендовано применять в местах с частыми механическими ударами - хотя сталь прочная, удары могут деформировать защёлки
• Запрещена установка на пластиковые или неметаллические лотки - материал и механизм работают только со стальным профилем

Примеры использования

• На конвейере: выход кабелей питания к датчикам с боковой стороны основного лотка
• В серверной комнате: пересечение трассы с направлением к ряду стоек
• На заводе: ответвление к группе оборудования, расположенному перпендикулярно главному каналу
• В тоннелях метро: организация точек доступа к освещению и сигнализации через боковые ветви

Практические советы

• Перед монтажом проверьте, чтобы кромка лотка была ровной - изгиб или заусенец помешают защёлкнуться
• Если соединение используется как крестовое, убедитесь, что все три направления имеют одинаковый уровень и не нагружены неравномерно
• Для длинных трасс используйте регулярные точки опоры - само соединение не воспринимает вес всей трассы, только передаёт её
• При необходимости заземления - проложите перемычку между этим соединением и соседними элементами, так как контакт зависит от качества цинкового слоя
• Артикул RAAM 630 FS всегда указывается в документации - сохраняйте его для заказа запчастей или сервиса
