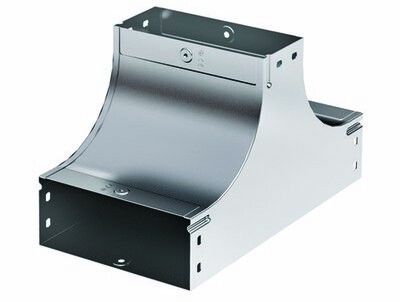

Ответвитель Т-образный вверх TS основание 80 в комплекте с крепежными элементами и соединительными пластинами - 37201K ДКС

Ответвитель Т-образный вверх TS основание 80 в комплекте с крепежными элементами и соединительными пластинами, DKC - это элемент кабельной трассы, предназначенный для создания вертикального ответвления в системе с лотками шириной 80 мм. Бренд DKC предлагает этот продукт как часть серии S5 Combitech, где все компоненты рассчитаны на совместимость и упрощённый монтаж.

Назначение и область применения

Ответвитель Т-образный вверх TS основание 80 используется для изменения направления кабельной трассы в вертикальной плоскости - например, когда необходимо вывести кабели с горизонтального участка вниз или вверх. Подходит для прокладки силовых и контрольных кабелей в промышленных условиях: на заводах, в цехах, на объектах энергетики и автоматизации. Конструкция позволяет сохранить радиус изгиба кабеля, исключая перегибы и механические повреждения.

Технические характеристики

• Тип изделия: Т-образный ответвитель, направленный вверх
• Высота боковой стенки: 80 мм
• Ширина лотка: 80 мм (по всем трём направлениям - горизонтальному и двум вертикальным)
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - обеспечивает повышенную коррозионную стойкость
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к материалам, не поддерживающим горение
• Степень защиты при использовании с крышкой: IP44 (защита от брызг воды и твердых частиц >1 мм)
• Исполнение: широкодиапазонное - совместимо с другими элементами серии S5 Combitech

Совместимость и монтаж

Ответвитель Т-образный вверх TS основание 80 в комплекте с крепежными элементами и соединительными пластинами, DKC полностью совместим с лотками и фитингами серии S5 Combitech. Монтаж выполняется без сварки: соединительные пластины крепятся болтами к смежным участкам трассы. Крепёж уже встроен - не требуется докупать дополнительные элементы. Установка возможна как на стену, так и на потолок. Для герметичности рекомендуется использовать крышку - она легко фиксируется и снимается для обслуживания.

Безопасность и стандарты

Ответвитель Т-образный вверх TS основание 80 в комплекте с крепежными элементами и соединительными пластинами, DKC изготовлен из материалов, не распространяющих горение. Соответствует нормам безопасности для промышленных кабельных систем. Оцинковка по методу Сендзимира гарантирует долговечность даже в агрессивных средах. Сертифицирован для работы в помещениях с повышенной влажностью и пылью.

Преимущества

• Уже в комплекте: соединительные пластины и крепёж - снижают время монтажа и риск ошибки
• Плавный переход кабелей - минимизирует нагрузку на жилы и изоляцию
• Легкий доступ к кабелям: крышка снимается без инструментов
• Высокая коррозионная стойкость благодаря оцинковке Сендзимира - особенно важно в химически активных или влажных зонах
• Готовое решение для стандартизированных трасс - идеально для проектировщиков, использующих систему S5 Combitech

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты - IP44 недостаточен для постоянного воздействия дождя или прямого попадания воды
• Подходит только для лотков шириной 80 мм; несовместим с другими размерами (например, 100 мм или 150 мм)
• Не следует использовать в местах с частыми ударными нагрузками - материал прочный, но не ударопрочный
• При температуре ниже -25 C возможно снижение эластичности уплотнителей крышки - проверьте условия эксплуатации

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальную - например, вывод кабелей с технологического этажа на уровень оборудования
• Обустройство распределительных щитов, где кабели подходят сбоку и должны опускаться вниз
• Системы автоматизации на пищевых предприятиях - оцинкованная поверхность легко моется и устойчива к мойкам
• Энергообъекты с требованием к огнестойкости - например, кабельные каналы рядом с трансформаторами

Практические советы

• При сборке трассы всегда используйте крышку - это повысит степень защиты до IP44 и продлит срок службы кабелей
• Проверяйте посадочные размеры перед заказом: ширина 80 мм должна точно совпадать с лотком, который вы используете
• Если нужна более высокая защита (IP65+), комбинируйте этот ответвитель с герметичными крышками и уплотнителями - они продаются отдельно
• Для больших объемов монтажа - закажите сразу несколько единиц: одинаковые элементы ускоряют работу и снижают риск перепутать компоненты
• Ответвитель Т-образный вверх TS основание 80 в комплекте с крепежными элементами и соединительными пластинами, DKC - лучший выбор, если вы работаете с системой S5 Combitech: он гарантированно сочетается со всеми остальными элементами серии
