Ответвитель TD Т-образный вертикальный осн.80 в комплекте скрепежными элементами и соединительными пластинами, необходи | 37101K DKC ДКС

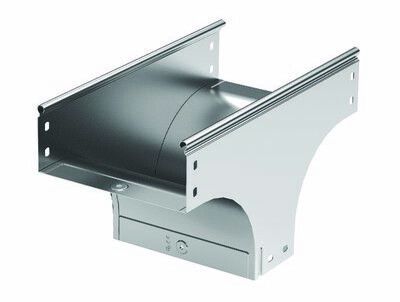

Ответвитель Т-образный вертикальный основание 80 от DKC (ДКС), артикул 37101k - это элемент кабельной трассы, предназначенный для создания вертикальных ответвлений и поворотов в системах с жесткими требованиями к защите и надежности. Комплектация с крепежом и пластинами упрощает монтаж, а материал из оцинкованной стали обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Ответвитель Т-образный вертикальный основание 80 используется для формирования перпендикулярных ответвлений в кабельных трассах - например, когда необходимо вывести кабели с горизонтального участка на вертикальный, или организовать переход между уровнями. Подходит для прокладки силовых, сигнальных и управляющих кабелей в промышленных условиях: на заводах, в цехах, на объектах энергетики и транспорта. Особенно эффективен там, где требуется сохранить целостность изоляции кабелей при изменении направления трассы.

Технические характеристики

• Тип изделия: Т-образный ответвитель, вертикальное ответвление
• Габариты: высота боковой стенки - 80 мм, ширина в горизонтальной и вертикальной плоскостях - 80 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, прочное покрытие против коррозии
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к пожаробезопасным системам
• Степень защиты (при использовании крышки): IP44 - защита от брызг воды и предметов более 1 мм
• Исполнение: широкодиапазонное - совместимо с большинством стандартных кабельных лотков того же размера
• Рекомендовано для проектирования: да - включено в официальный ассортимент DKC S5 Combitech

Совместимость и монтаж

Ответвитель Т-образный вертикальный основание 80 от DKC (ДКС) совместим с другими элементами серии S5 Combitech, имеющими аналогичную ширину лотка - 80 мм. Установка происходит без дополнительного сверления: в комплект входят соединительные пластины и крепежные элементы, обеспечивающие быстрое и точное соединение с прямыми участками трассы. Монтаж выполняется на ровной поверхности; рекомендуется использовать уровень для контроля вертикальности. Крышка крепится на защелках - её легко снимать для обслуживания кабелей без демонтажа всего элемента.

Безопасность и стандарты

Ответвитель Т-образный вертикальный основание 80 соответствует требованиям к огнестойкости и механической прочности, установленным для промышленных кабельных систем. Оцинкование по методу Сендзимира гарантирует соответствие нормам по коррозионной стойкости. При использовании с крышкой достигается класс защиты IP44, что допускает эксплуатацию в помещениях с повышенной влажностью или возможностью попадания брызг. Соответствует рекомендациям ГСИ и DKC для проектирования безопасных кабельных маршрутов.

Преимущества

• Уже в комплекте - все необходимые крепежи и пластины, не требуются дополнительные расходники
• Плавный радиус изгиба снижает риск повреждения изоляции кабелей при протяжке
• Оцинкованная сталь по методу Сендзимира - устойчивость к коррозии даже в агрессивной среде
• Легкий доступ к кабелям благодаря съемной крышке - удобство для диагностики и ремонта
• Единственный размер - 80×80×80 мм - исключает ошибки при подборе и сборке

Ограничения применения

Ответвитель Т-образный вертикальный основание 80 не предназначен для наружной установки без дополнительной герметизации - IP44 недостаточен для постоянного воздействия дождя или прямого полива. Не следует использовать в местах с частыми ударными нагрузками или вибрациями выше нормированного уровня. Также несовместим с лотками других серий, если их ширина отличается от 80 мм. Для кабелей с внешним диаметром более 25 мм проверьте возможность свободного прохода через внутреннее сечение.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией
• Разводка кабелей от распределительного щита к оборудованию на двух этажах
• Обход препятствий (трубопроводы, колонны) в технологических зонах
• Подключение датчиков и исполнительных механизмов к основной трассе в пищевой промышленности

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр ответвителя был больше максимального наружного диаметра кабеля минимум на 10–15%
• Не затягивайте крепеж слишком сильно - это может деформировать оцинкованную сталь и нарушить контакт
• Если система будет работать в условиях высокой влажности, используйте ответвитель вместе с крышкой - это повысит защиту до IP44
• При проектировании трассы учтите, что этот элемент занимает 80 мм в каждом направлении - планируйте место для него заранее
• Артикул 37101k - единственный вариант этого типа в серии S5 Combitech от DKC; другие размеры не выпускаются
